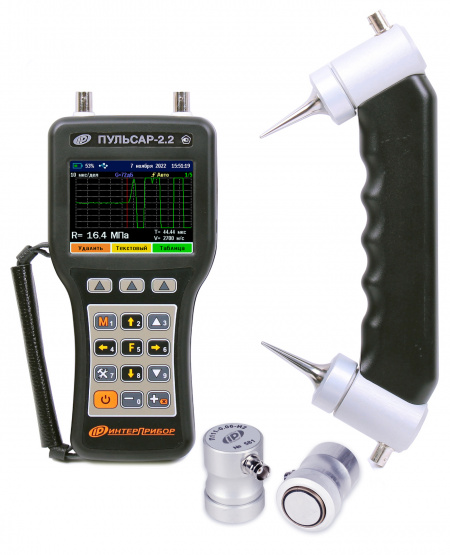

Ультразвуковой дефектоскоп ПУЛЬСАР-2.2

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Скорость ультразвука	1000….10000
  Диапазон усиления	6, 80
  Напряжение, В	500
  Диапазон частот	0.06±0.01
  Диапазон измерения/показаний времени, мкс	10…100, 10…20000
  Разрешающая способность, мкс	0.05
  Пределы допускаемой основной абсолютной погрешности измерения скорости, м/с	±(0.01v + 10)
  Пределы допускаемой дополнительной абсолютной погрешности измерения скорости и времени при отклонении температуры окружающей среды на каждые 10°С в пределах рабочего диапазона, в долях от основной погрешности, не более	0.5
  Объем памяти, Гбайт	до 4
  Разрешение дисплея TFT	320х240
  Количество протоколов контроля	до 1000

• Описание

  Основные функции.

  • Автоматическая стабилизация положения метки первого вступления
  • Измерение времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании
  • Оцифровка и визуализация А-сигналов, их анализ в режиме осциллографа и корректировка результатов измерений
  • Формирование результата по автоматически выполняемой серии от 2 до 10 измерений
  • Вычисление прочности и класса бетона
  • Определение глубины трещины по «российскому» и «английскому» методам
  • Вычисление плотности, модуля упругости материалов и звукового индекса материалов по установленным пользователем градуировочным зависимостям
  • Универсальные и индивидуальные градуировочные характеристики для бетона с возможностью задания названий материалов
  • До 1000 протоколов контроля с результатами измерений, датой и сведениями об объекте контроля
  • Русский и английский язык меню и текстовых сообщений
  • USB-интерфейс и специализированная сервисная компьютерная программа

  Сервисная компьютерная программа.

  • Перенос результатов измерений в ПК
  • Архивация, документирование и обработка результатов
  • Анализ осциллограммы А-скана ультразвукового сигнала с возможностью уточнения и корректировки метки первого вступления
  • Экспорт в Excel, сохранение в текстовый формат для других программ
  • Дополнительная программа «Аппроксиматор» для оперативного расчёта градуировочных зависимостей по экспериментальным данным

• Применение

  Прибор ПУЛЬСАР-2.2 предназначен для:

  • Измерения времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании объектов контроля
  • Контроля прочности бетона, его однородности и класса, кирпича и других материалов на основании измерения времени и скорости распространения ультразвука
  • Обнаружения пустот, трещин и других дефектов при технологическом контроле и обследовании объектов, измерения глубины поверхностных трещин
  • Оценки степени зрелости бетона при монолитном бетонировании
  • Определения плотности и модуля упругости материалов, звукового индекса абразивов
  • Оценки пористости, трещиноватости и анизотропии материалов
  • Оценки затухания ультразвука в материалах, изделиях и конструкциях

• Особенности

  • Некритичность результатов к силе прижатия датчиков к объекту
  • Повышенное напряжение возбуждения ультразвуковых колебаний и улучшенное соотношение «сигнал-шум»
  • Универсальные датчики на излучение и приём с повышенной отдачей
  • Датчик поверхностного прозвучивания с фиксированной измерительной базой 120 мм
  • Герметичные датчики сквозного и поверхностного прозвучивания с разъёмами фирмы MOCO для подводного обследования гидротехнических объектов
  • Яркий цветной 3,5-дюймовый TFT-дисплей с высоким разрешением
  • Встроенный литиевый аккумулятор большой ёмкости

• Документы

  • Руководство по эксплуатации
  • Каталог продукции

• Комплектация

  • Блок электронный, чехол
  • Версия 1 — датчики поверхностного прозвучивания П111-0.06-И3
  • Версия 2 — датчики сквозного прозвучивания П111-0.06-И2 (2 шт.)
  • Версия 3 — датчики поверхностного прозвучивания П111-0.06-И3 и датчики сквозного прозвучивания П111-0.06-И2
  • Комплект кабелей (1,5 м × 2 шт.)
  • Кабель 3 м (версия 2 и 3)
  • Контрольный образец-призма, чехол
  • Зарядное устройство USB (1 А)
  • Кабель USB
  • Программа связи с ПК на «Flash-визитке» / CD
  • Руководство по эксплуатации с отметкой о поверке
  • Сумка (при комплектации кейсом не поставляется)

• Дополнительно

  •

    Датчик поверхностного прозвучивания П111-0.06-И5 с гидроизоляцией

    131 000 ₽
  •

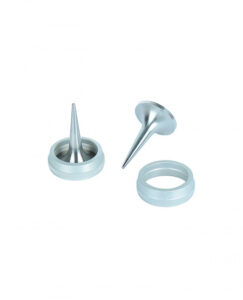

    Конус для датчика сквозного прозвучивания П111-0.06-И2 (2 шт.)

    14 000 ₽
  •

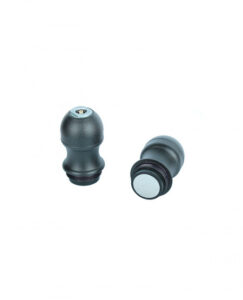

    Датчик сквозного прозвучивания П111-0.06-И4 с гидроизоляцией (2шт.)

    116 000 ₽
  •

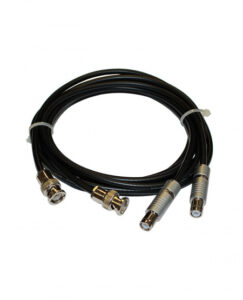

    Кабели с гидроизоляцией Комплект кабелей с гидроизоляцией (1,5 м х 2 шт.)

    44 000 ₽

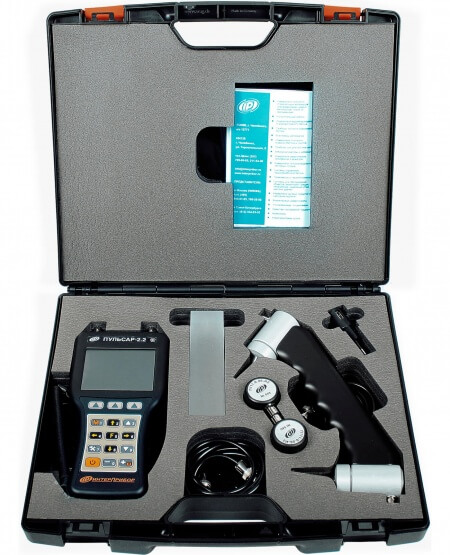

  • Кейс для приборов ПУЛЬСАР-2.1 / 2.2

    17 000 ₽
