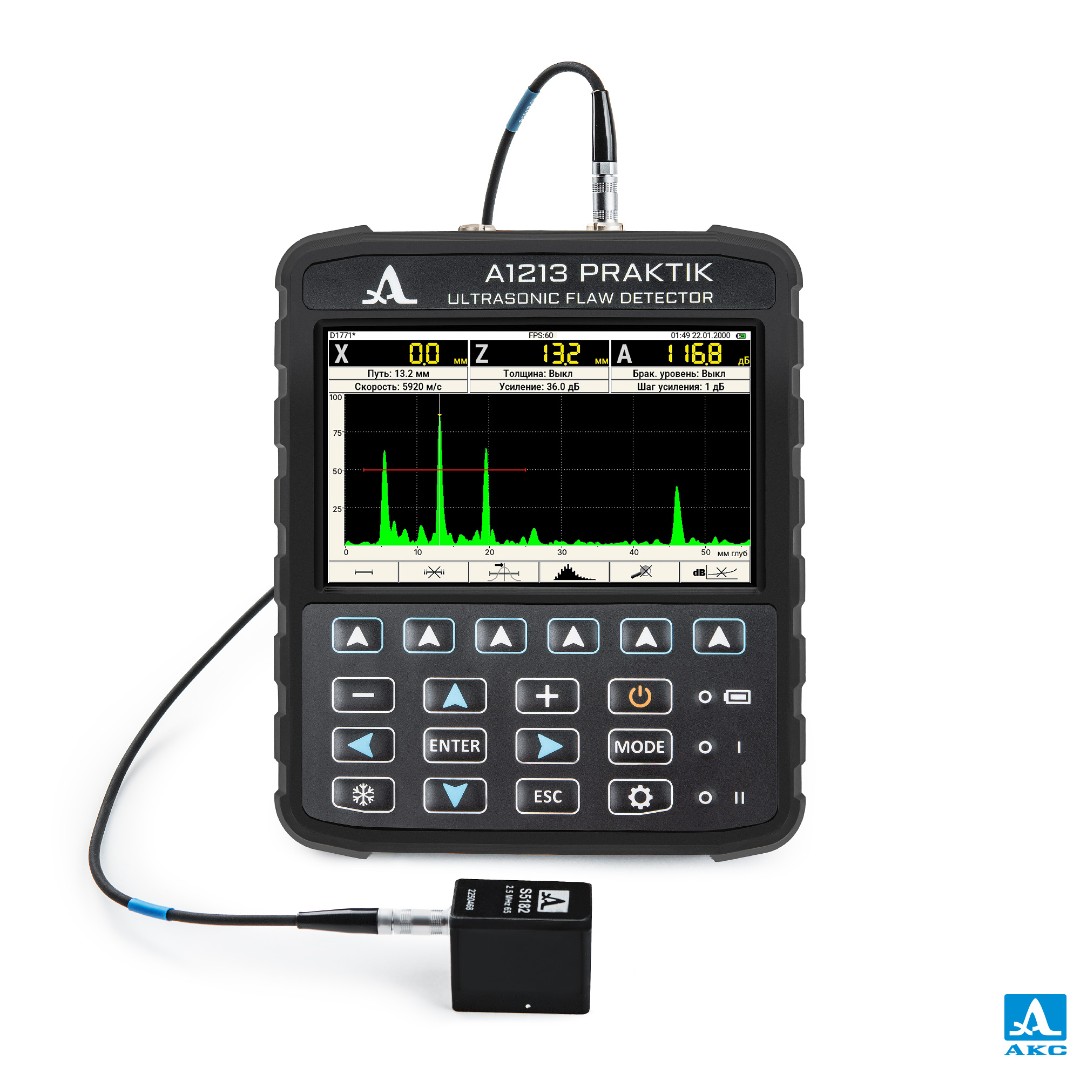

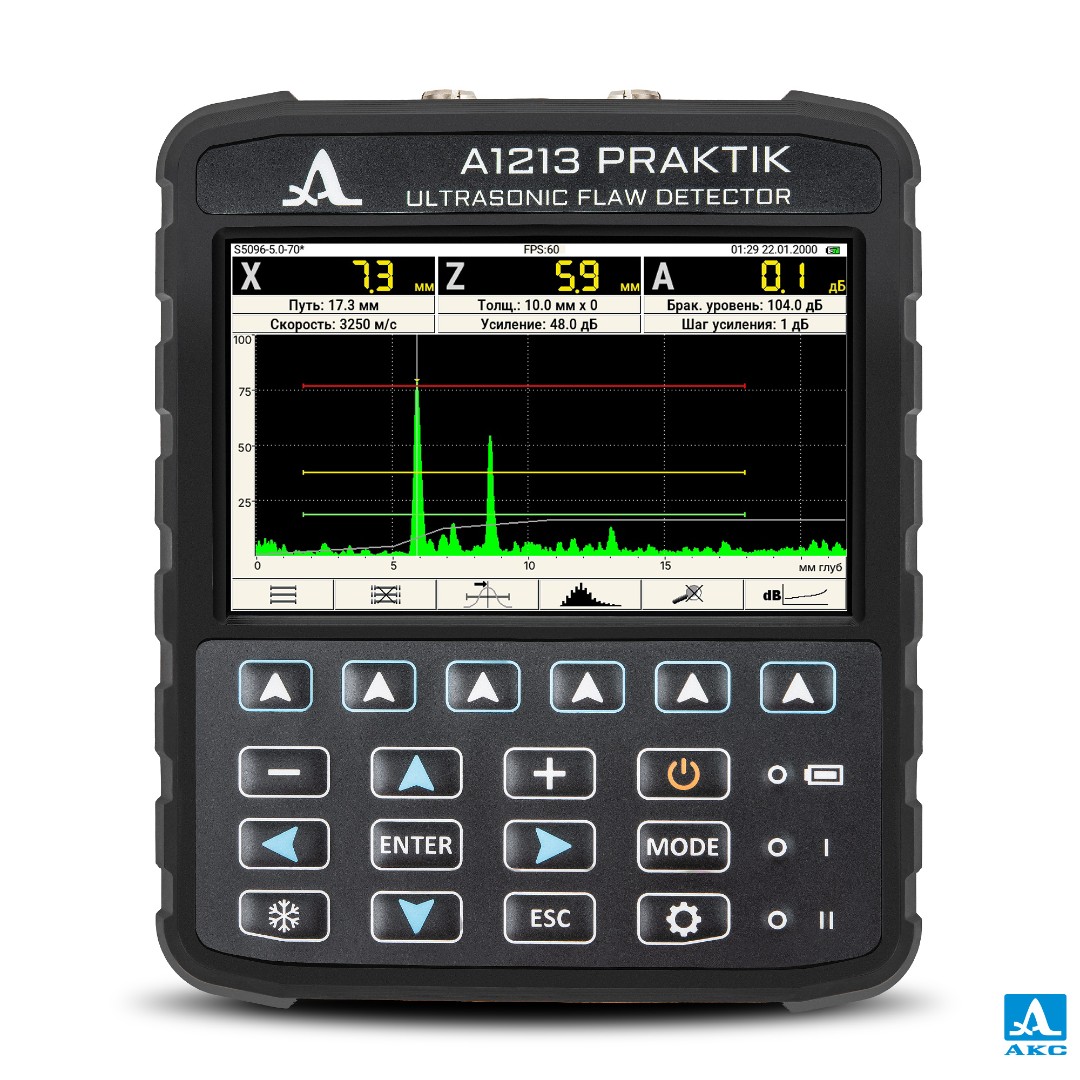

Ультразвуковой дефектоскоп A1213 PRAKTIK

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Скорость ультразвука	от 500 до 15 000
  Напряжение, В	100, 3.7
  Диапазон частот	от 0,5 до 15
  Диапазон усиления	от 0 до 100 с шагом 0,5
  Диапазон измерений	от 2 до 6600
  Время непрерывной работы	8.0
  Диапазон рабочих температур	от -30 до + 55
  Форма импульса: отрицательный однополярный прямоугольный, длительность	0,5
  Частота повторения импульсов (частота кадров), Гц	от 5 до 1 000
  Отклонение частоты повторения импульсов от установленной, %, не более	10
  Эффективный выходной импеданс, Ом, не более	25
  Отклонение амплитуды напряжения однополярного импульса от установленного значения амплитуды импульса, %, не более	10
  Отклонение длительности импульса от величины обратной установленной рабочей частоты, %, не более	30
  Длительность переднего фронта импульса, нс, не более	30
  Максимальная чувствительность приемника, мкВ	100 ± 20
  Отклонение установки усиления, дБ, не более	±1
  Диапазон измерений временных интервалов на частоте 2,5 МГц, мкс	от 0 до 2600
  Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта (по стали), мм где H – измеренная глубина залегания дефекта, мм	±(0,02*H+1,00)
  Средний срок службы, лет, не менее	5

• Описание

  Малогабаритный ультразвуковой дефектоскоп А1213 PRAKTIK предназначен для контроля сварных швов, околошовной зоны и основного тела изделий из металлов и пластмасс.

  Дефектоскоп обеспечивает поиск мест коррозии, трещин, свищей, внутренних расслоений, одиночных и скоплений пор, непроваров, шлаковых включений и других дефектов.

  Ультразвуковой дефектоскоп А1213 PRAKTIK. Полностью цифровой малогабаритный ультразвуковой дефектоскоп общего назначения. Подходит для работы в лабораторных условиях, на объектах в труднодоступных местах и на высоте благодаря компактным габаритным размерам электронного блока.

  Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, измерение и документирование результатов.

  Эргономичный корпус с рифлениями предназначен для удержания одной рукой. Прибор оснащён широкоформатным ярким тач-дисплеем, хорошо читаемым на солнце.

  Дефектоскоп весит 600 граммов вместе с аккумулятором.

  Меню основных настроек предназначено для выбора и установки параметров рабочей конфигурации. Интерфейс обеспечивает преемственность с дефектоскопами А1212 MASTER и A1214 EXPERT.

  Задачи контроля.

  • Контроль сварных швов и околошовной зоны.
  • Поиск коррозии, трещин, свищей, внутренних расслоений, пор, непроваров, шлаковых включений и других дефектов.
  • Контроль изделий из полиэтилена и других материалов с высоким затуханием ультразвука.
  • Определение координат и оценка параметров дефектов в объектах из металлов, пластмасс и композитов.
  • Измерение толщины объекта контроля.
  • Сохранение и документирование результатов.

  АРД-диаграммы. Для совмещённых преобразователей позволяют наблюдать на экране три кривые, соответствующие браковочному, контрольному и поисковому уровням. Расчёт эквивалентной площади отражателя выполняется автоматически.

  Цифровая ВРЧ. Обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек выполняются в специальном режиме редактирования ВРЧ.

  DAC-кривые (дистанция-амплитуда-коррекция). Позволяют наблюдать на экране три кривые, соответствующие браковочному, контрольному и поисковому уровням.

  Сигнал типа RF (радиосигнал). Предусмотрено представление сигнала в недетектированном виде в реальном масштабе времени для изучения фаз сигналов и разделения сигналов от близкорасположенных отражателей.

• Особенности

  • Малые габариты и вес прибора — 600 г.
  • Простота настройки и эксплуатации.
  • Быстрый доступ к функциям управления.
  • Измерение уровней сигналов и координат дефектов.
  • Эргономичный корпус с рифлениями для удержания одной рукой.
  • Широкоформатный яркий дисплей, хорошо читаемый на солнце.
  • Интерфейс с клавишами быстрого доступа.
  • Преемственность интерфейса с приборами А1212 MASTER и A1214 EXPERT.
  • Развёртка типа А с отображением сигналов в детектированном и недетектированном видах.
  • Запоминание огибающей максимумов сигнала.
  • Автоматическое определение уровня сигнала и координат дефекта при работе с трёхуровневым стробом.
  • Встроенные типы амплитудной коррекции: АРД-диаграммы, ВРЧ и DAC-кривые.
  • Время работы до 8 часов.
  • Использование тачскрина при сохранении данных.
  • Библиотека конфигураций настраиваемых параметров.
  • Полуавтоматическая корректировка угла ввода и задержки в призме наклонного преобразователя.
  • Энергонезависимая память для сохранения А-сканов с параметрами контроля.
  • Приём и сохранение данных на внешнем ПК с использованием специализированного программного обеспечения.
  • USB Type-C для заряда прибора и подключения к компьютеру.

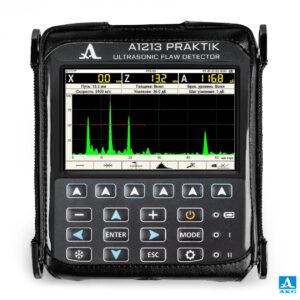

  • Чехол для защиты от грязи и пыли с возможностью крепления электронного блока на поясе оператора.
  • Рабочий диапазон температур окружающей среды от -30 до +55 ºC.

• Документы

  • Декларация о соответствии ЕАС

• Комплектация

  • А1213 PRAKTIK — электронный блок ультразвукового дефектоскопа со встроенным аккумулятором
  • Кабель «АКС» LEMO-LEMO одинарный 1,2 м
  • Преобразователь S3568 2.5A0D10CL
  • Преобразователь S5182 2.5A65D12CS
  • Преобразователь S5096 5.0A70D6CS
  • Адаптер 220 В — USB
  • Кабель USB A — Type C
  • Носитель с документацией и ПО
  • Калибровочный образец V2/25
  • Чехол D13
  • Гель «АКС-гель» -35°C…+100°C, 0,1 кг
  • Жёсткий кейс T13
