Низкочастотный дефектоскоп и его назначение
УЗ низкочастотный дефектоскоп А1220-MONOLITH создан для производства работ в области толщинометрии и дефектоскопии объектов из бетонных материалов, горных пород, асфальта. Уникальность данного дефектоскопа заключается в возможности проводить измерения методом сквозного сканирования и эхо-способом при подходе к предмету исследования с одной стороны. Это делает незаменимым использование его для мониторинга за объектами без остановки их работы, например здания, мостовые сооружения, тоннели. Значимой особенностью дефектоскопа А1220-MONOLITH является сухой контакт с объектом исследования без применения УЗ смазок, что в свою очередь минимизирует время на подготовительные операции и увеличивает производительность.
Назначение А1220-MONOLITH
- Определение толщины бетонных конструкций и изделий.
- Обнаружение инородных вкраплений, несплошностей и трещиноватостей предметов из ЖБИ, камня и схожих им материалов при возможности обследования с одной стороны.
- Изучение объектов с крупнозернистой структурой
Описание А1220-MONOLITH

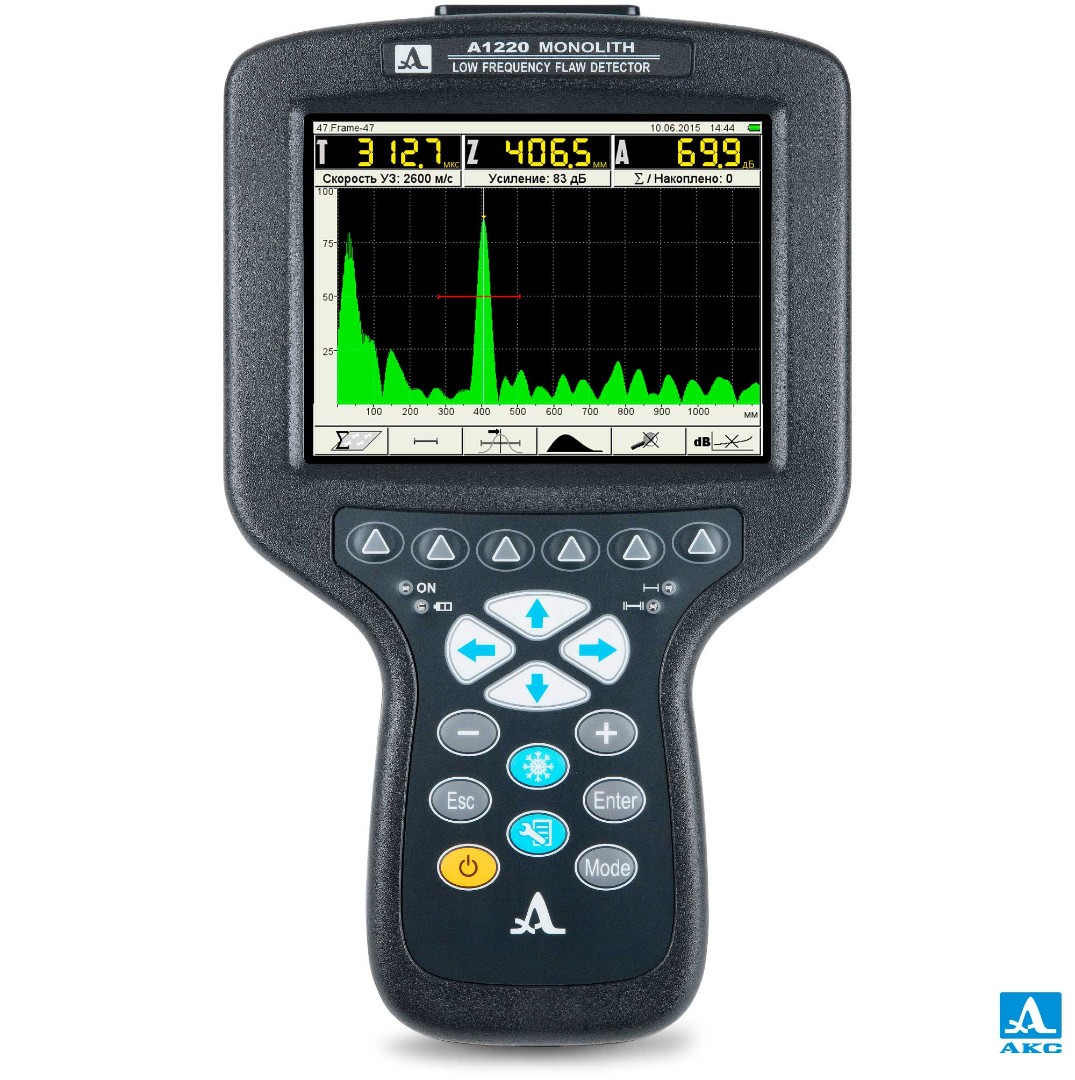

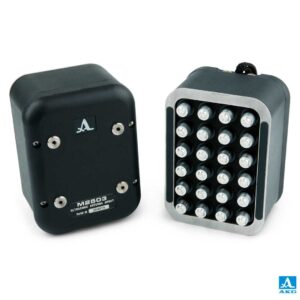

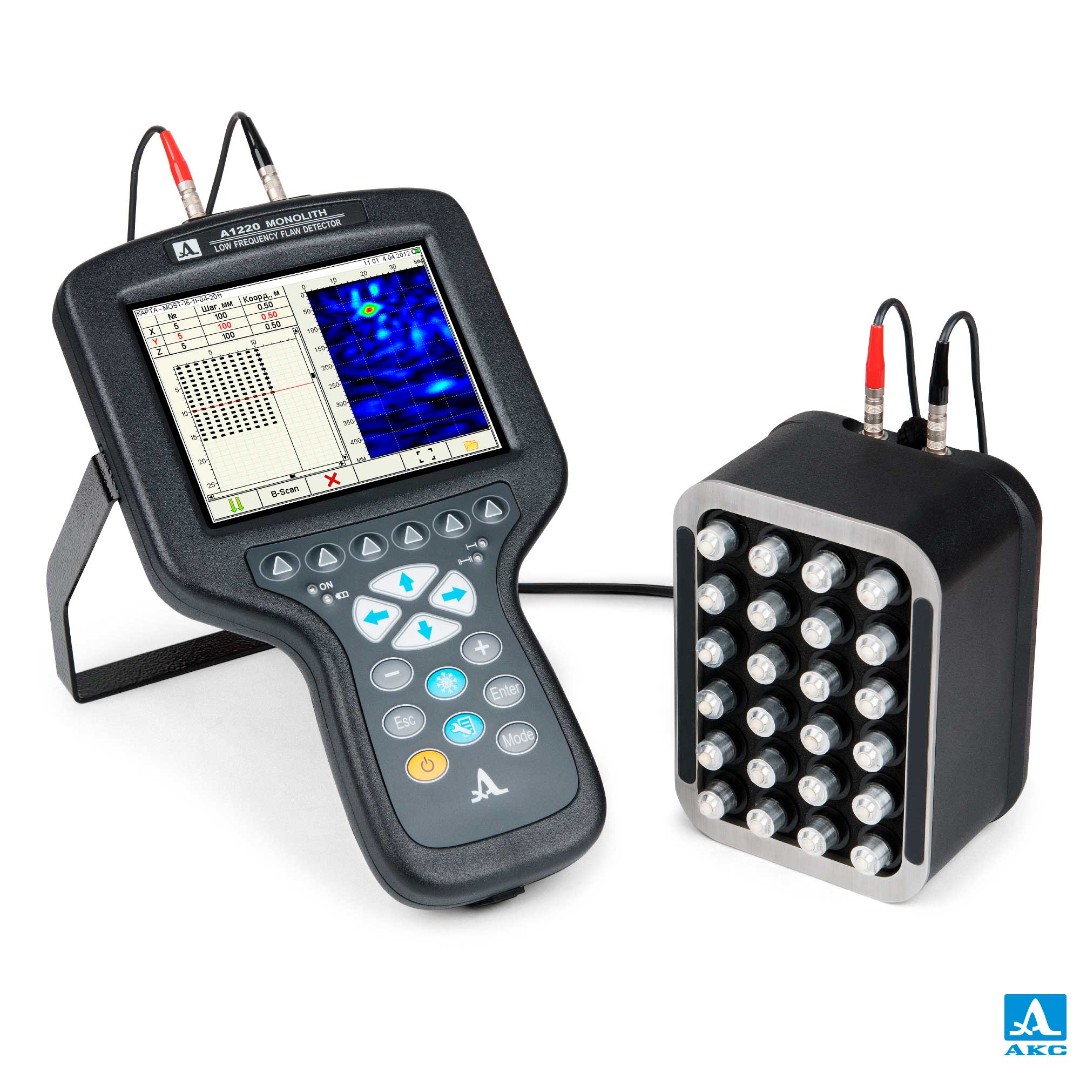

А1220-MONOLITH включает в себя электронный блок управления с контрастным цветным TFT-экраном с клавишами управления, заключенными в моноблок и антенной решетки (АР) матричного типа, состоящей из 24 датчиков, проводящей сканирование по принципу раздельно-совмещенного преобразователя.
Датчики-элементы АР амортизируют на пружинах, что способствует измерениям на неровных предметах исследования.
- Максимальная глубина визуализации эхо-сигналов при контроле поперечными волнами 2150 мм
- Максимальная длительность реализаций сигналов, визуализируемых на экране прибора 1600 мкс
- Cредняя измеряемая толщина бетона 600 мм
- минимальный диаметр обнаруживаемого дефекта типа цилиндрическое сверление 30 мм
- Погрешность измерений толщины и глубины залегания дефектов 10%
- Время выполнения одного измерения и занесения результата в память в режиме лента, карта 10 с
- Число записываемых одиночных, недетектированных А-сканов 200
- Максимальная площадь контролируемой поверхности (режим КАРТА) 2 м2
- Диапазон настроек скорости ультразвука
- 1000×9999 м/с
- Амплитуда зондирующего сигнала 20, 100, 200 В
- Форма зондирующего импульса генератора Меандр, 0,5×5 периодов
- Частота повторения зондирующих импульсов 1×50 Гц
- Полоса частот приемного тракта 10×300 кГц
- Диапазон перестройки аттенюатора 0×100 дБ с шагом 1 дБ
- Число программируемых точек характеристики ВРЧ функционального генератора 32
- Диапазон регулировки ВРЧ 30 дБ
- Дискретность измерения интервала времени 0,1 мкс
- Питание Встроенный аккумулятор
- Время непрерывной работы прибора от аккумулятора без подсветки индикатора 14 часов
- Время зарядки полностью разряженной аккумуляторной батареи 3 часа
- Диапазон рабочих температур -20+45°C
- Габаритные размеры электронного блока Цветной TFT (640×480)
- Размеры электронного блока
- 260 х 156 х 43 мм
- Масса электронного блока 800 г
- Габаритные размеры антенной решетки М2502 139 х 105 х 89 мм
- Масса антенной решетки М2502 1,1 кг
