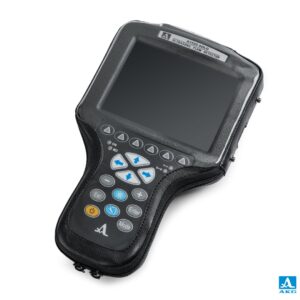

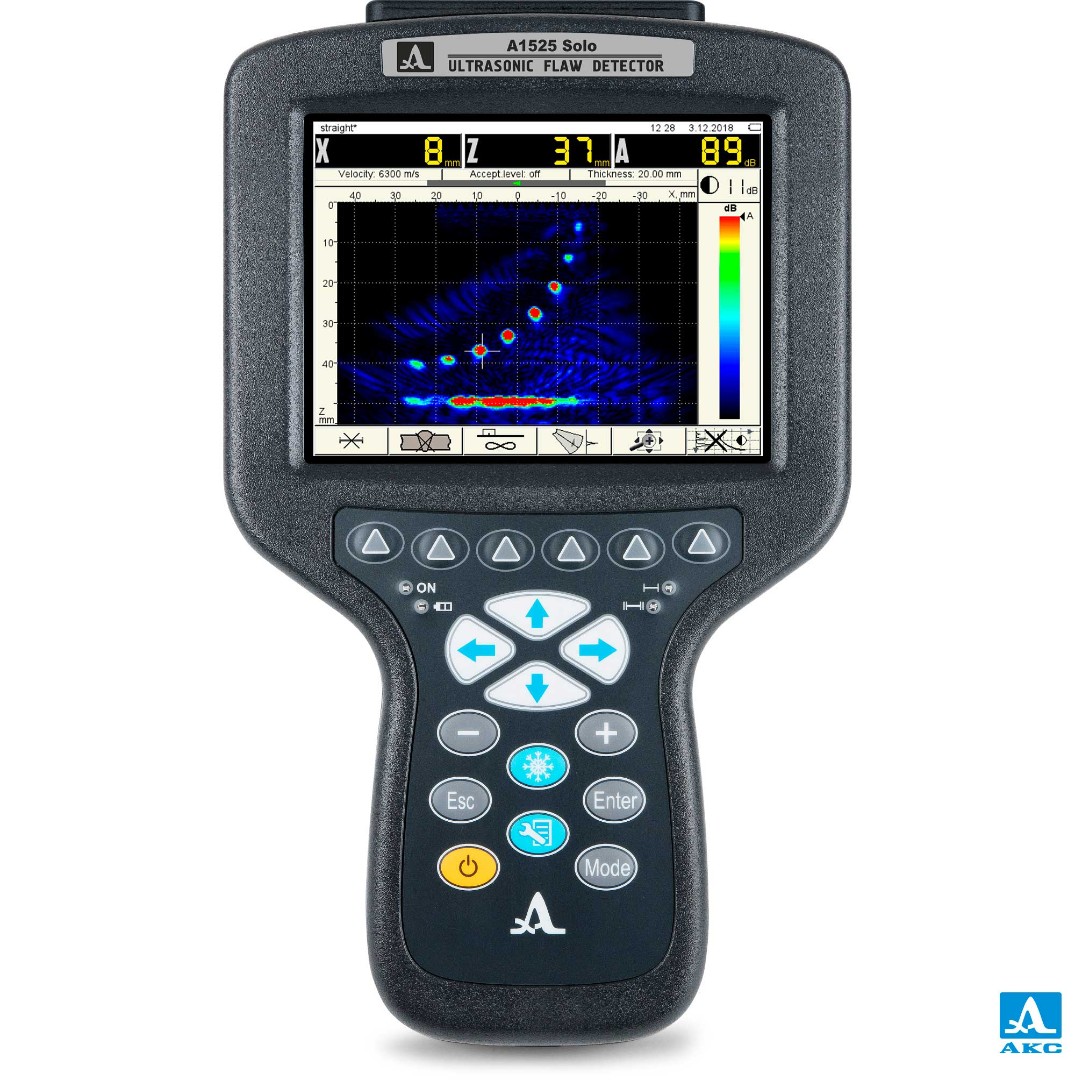

Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo

В наличии

Узнать цену

Производитель:

Россия

ПЕРВЫЙ В МИРЕ! УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП – ТОМОГРАФ В КОМПАКТНОМ ИСПОЛНЕНИИ

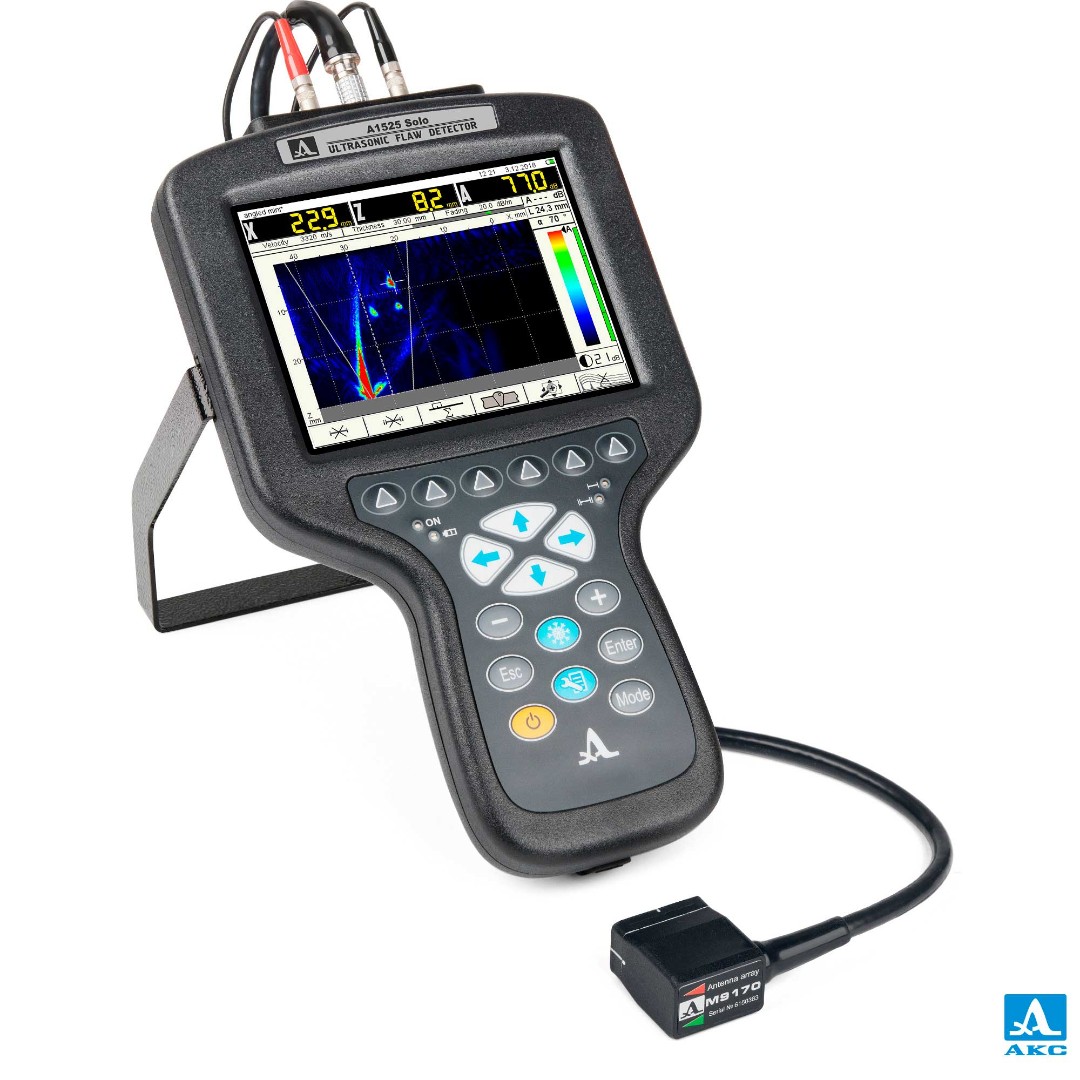

Легкий и удобный в использовании ультразвуковой высокочастотный дефектоскоп - томограф с визуализацией внутренней структуры сварного шва и тела металла в режиме реального времени.

Преимущества

Доступная цена.
Быстрота и эффективность контроля благодаря наглядному отображению сечения объекта (B-Скан) в режиме реального времени с частотой смены кадров до 35 Гц.
Улучшенная чувствительность в ближней зоне (ЦФА / TFM метод).
Скорость сканирования вдоль сварного соединения до 70 мм/с (при шаге сканирования 2 мм).
Малогабаритная 16 элементная антенная решетка поперечных волн с центральной частотой 4 МГц и сектором обзора от 35° до 80° для контроля сварных швов.

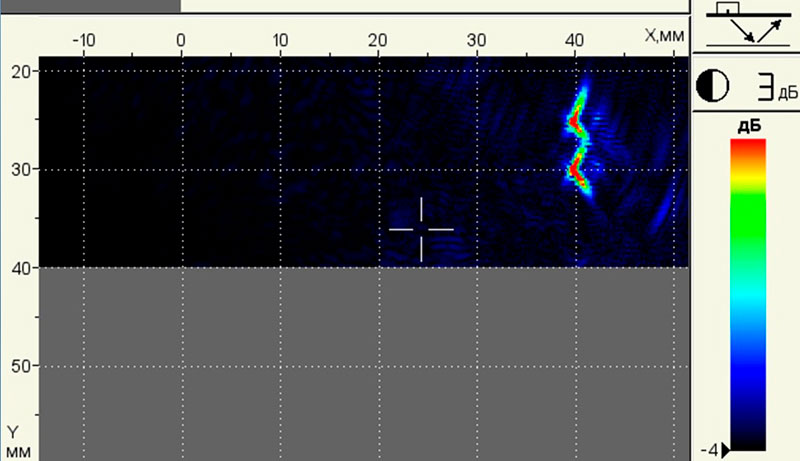

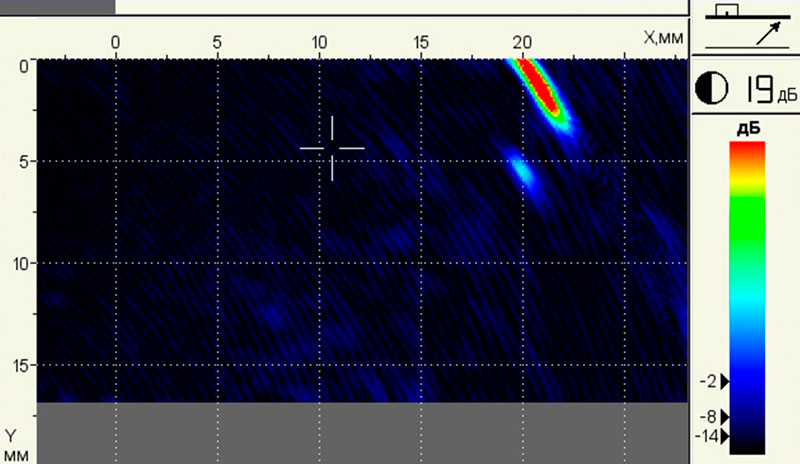

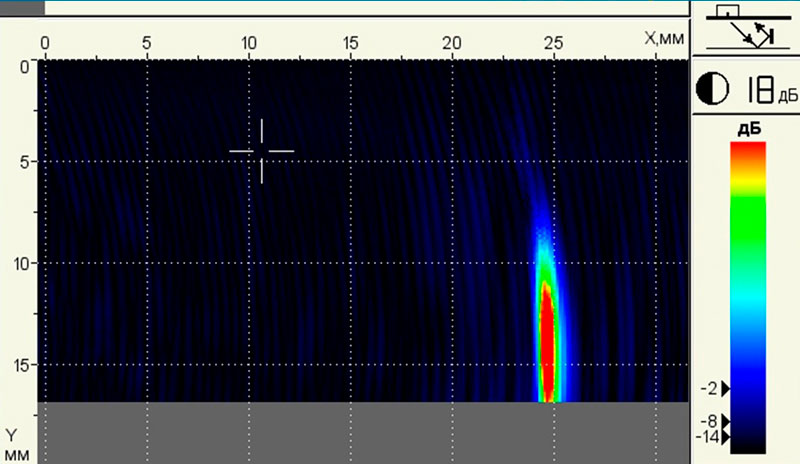

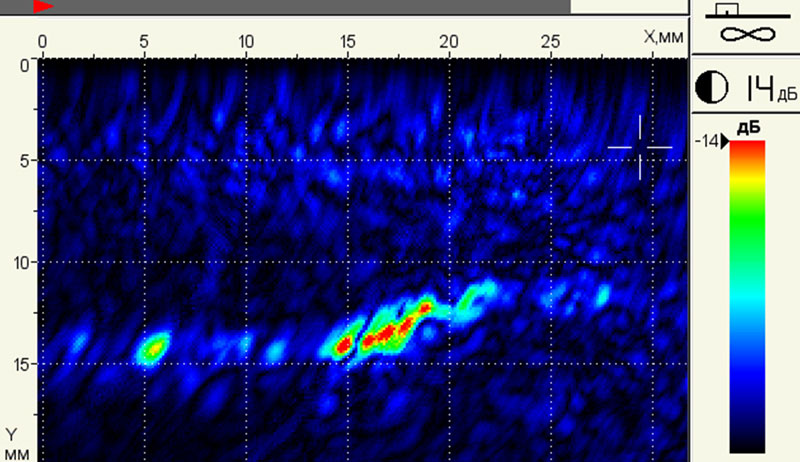

Отображение образов объемных (поры) и вертикально ориентированных (трещины) дефектов благодаря специальным режимам.

Режимы визуализации

В дефектоскопе-томографе A1525 Solo реализованы пять режимов визуализации образов несплошностей, адаптированных к их виду. Данные режимы выбираются в зависимости от различных задач контроля и специфики объекта. Для простой идентификации этих режимов используются символы, приведенные ниже. Там же указаны основные характеристики режимов.

Номер режима	Символ	Объект контроля	Отражатель	Озвучивание	Назначение	Томограмма
1		полупространство	"точечный"	прямое	Для изделий сложной формы, не имеющих определенной толщины, либо изделий с грубой донной поверхностью
2		плита, 10 < d ≤ 100 мм	"точечный"	прямое и отраженное	Для плоскопараллельных изделий с известной толщиной
3		пластина, d < 10 мм	"точечный"	отраженное	Для контроля плоскопараллельных изделий с известной толщиной, объектов малой толщины при определении дефектов вблизи поверхности
4		плита или пластина, d < 100 мм	плоскостный	прямое и отраженное	Для определения вертикально-ориентированных дефектов с гладкой поверхностью, зеркально отражающих ультразвук
5		плита или пластина, d < 100 мм	объемный	прямое и отраженное	Универсальный режим для плоскопараллельных изделий с известной толщиной и всех типов несплошностей

Особенности

Возможность работы в режимах томографа В-СКАН и классического дефектоскопа А-СКАН.
Простое и удобное МЕНЮ основных настроек.
Доступность работы с прибором специалистам любого уровня квалификации.
Небольшие габаритные размеры и вес прибора – 800 г.
Большой, цветной, антибликовый 5,7″ TFT дисплей с тачскрином.
Опционально прибор может быть доработан до режима СКАНЕР (С-СКАН) и укомплектован мобильным сканером MS150 TuScan. Мобильный сканер позволяет равномерно перемещать антенную решетку вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва (Х-координата). Полученные сканограммы (B, С, D - Сканы) позволяют проводить комплексный анализ всего сварного соединения.

Режимы работы

А1525 Solo имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора:

Режим ТОМОГРАФ

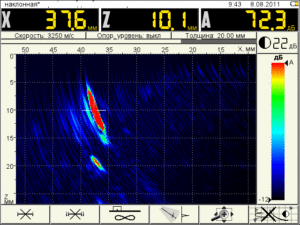

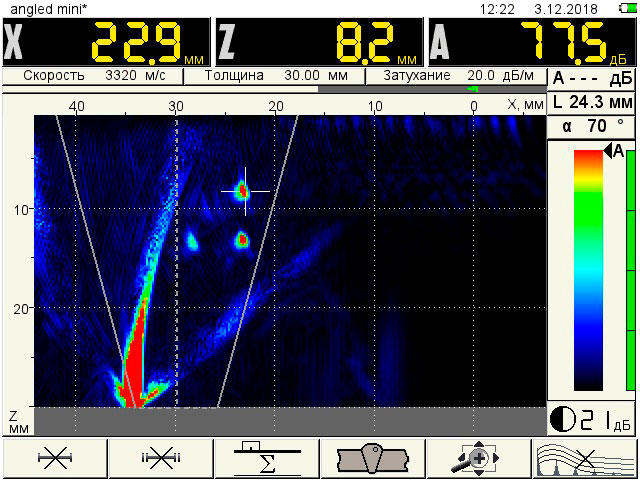

Обеспечивает работу прибора с АР и формирование томограмм в реальном масштабе времени. При работе в томографическом режиме на экран выводится не только томограмма (В-Скан), но и служебная информация, включая стробы, курсоры, цифровые индикаторы и т.д.

После обнаружения дефектов обеспечивается возможность оценки их реальных или эквивалентных размеров следующими методами: классическим (сравнение с амплитудой сигнала от контрольного отражателя) и дефектометрическим (измерением координат характерных точек образа дефекта и расстояний между ними непосредственно по реконструируемому изображению).

Режим ДЕФЕКТОСКОП

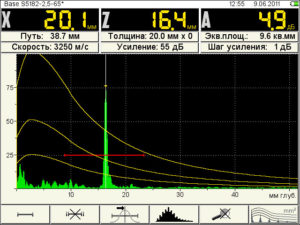

Обеспечивает работу прибора в качестве классического дефектоскопа с наклонными и прямыми преобразователями. При этом сигналы выводятся на экран в виде А-Скана.

В данном режиме прибор обладает всеми функциями, характерными для современного цифрового дефектоскопа (встроенные АРД-диаграммы, ВРЧ и DAC - кривые, цифровая многоуровневая система АСД, программируемая форма зондирующего импульса и пр.).

Режим Настройка

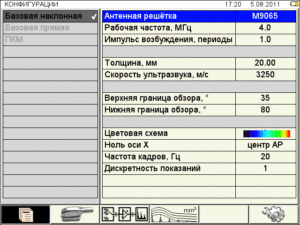

Используется для выбора и установки параметров и рабочей конфигурации.

Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля.

Комплектация

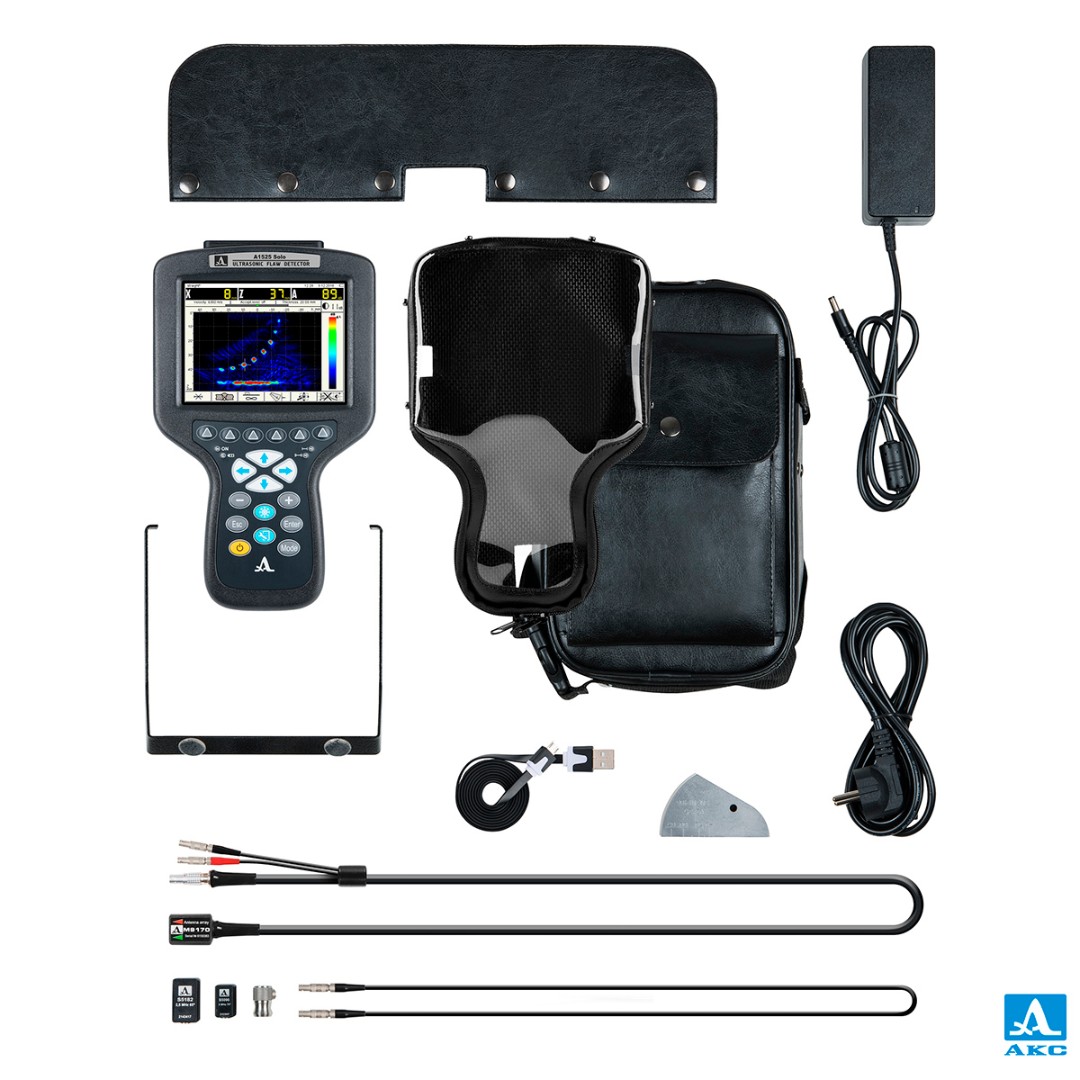

- А1525 Solo - электронный блок ультразвукового дефектоскопа (ультразвукового томографа с цифровой фокусировкой антенной решетки)
- Антенная решетка M9170 4.0V60R26X10CS
- Кабель LEMO-LEMO одинарный 1,2 м
- Преобразователь S3568 2.5A0D10CL
- Преобразователь S5182 2.5А65D12CS
- Преобразователь S5096 5.0А70D6CS
- Сетевой адаптер с кабелем 220 В - 15 В
- Кабель USB A - Micro B
- Компакт-диск с документацией и ПО

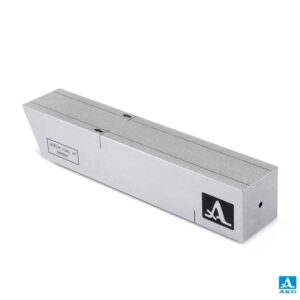

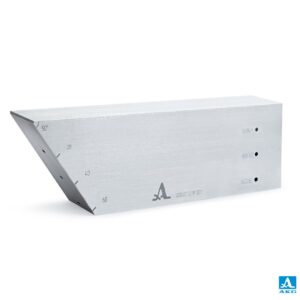

- Калибровочный образец V2/25
- Планшет D12

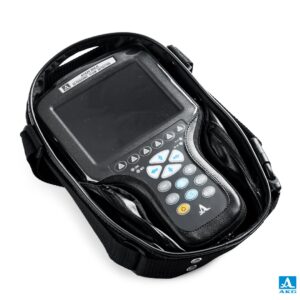

- Чехол D12
- Гель УЗ -30°C...+100°C, 0,1 кг

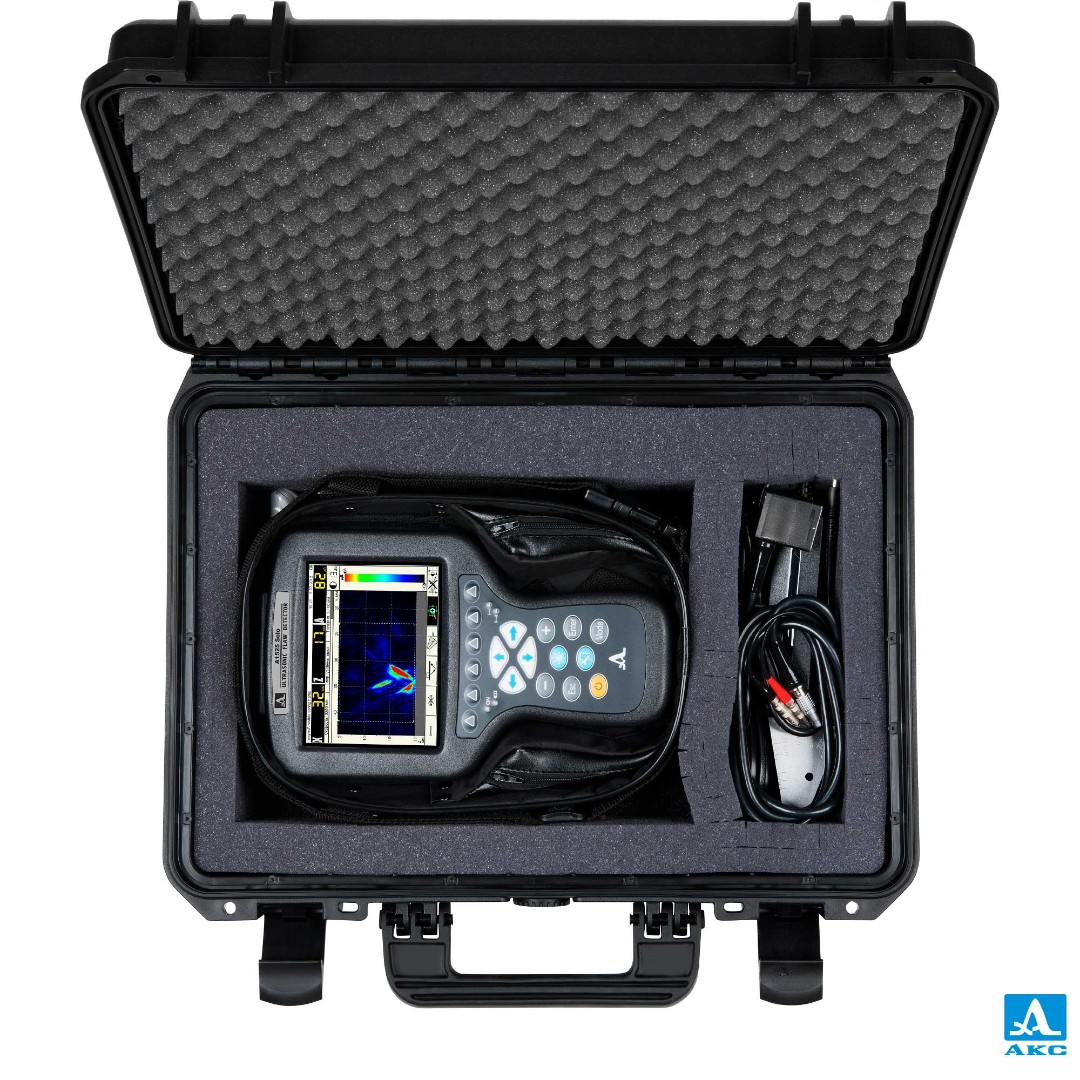

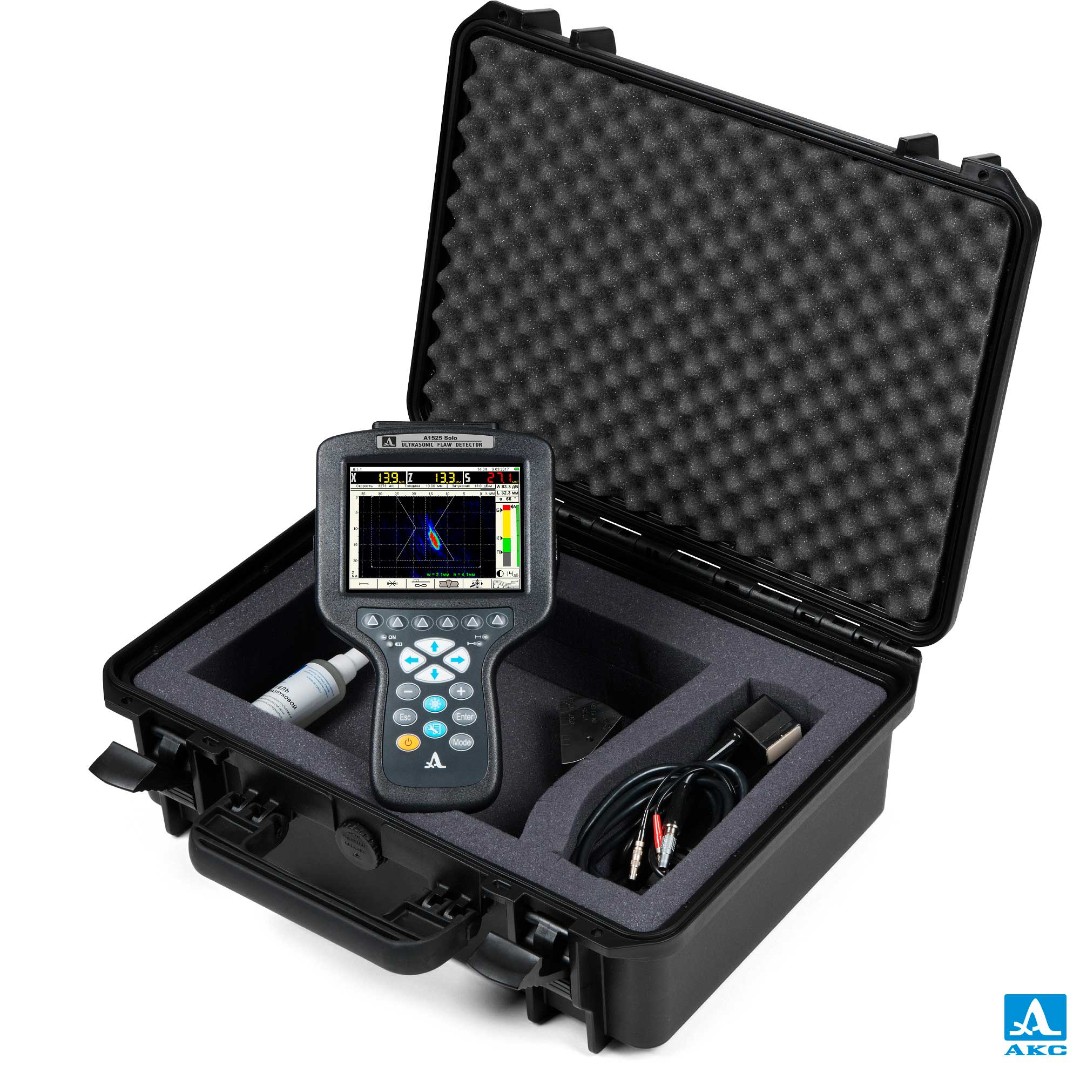

- Жесткий кейс М20

Технические характеристики

Параметр	Значение
Размер томограммы	256 x 160 точек
Шаг реконструкции томограммы	0,1 – 2,0 мм
Диапазон устанавливаемых рабочих частот ультразвука	1 – 10 МГц
Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемой антенной решеткой поперечных волн M9170	2 – 300 мм
Тип дисплея (разрешение)	5,7″ TFT (640 x 480)
Источник питания	литиевый аккумулятор
Номинальное значение напряжения питания	11,1 В
Время непрерывной работы от аккумулятора, не менее	6 ч
Габаритные размеры электронного блока	260 х 157 х 43 мм
Масса электронного блока	800 г
Диапазон рабочих температур	от -20 до +55ºC
