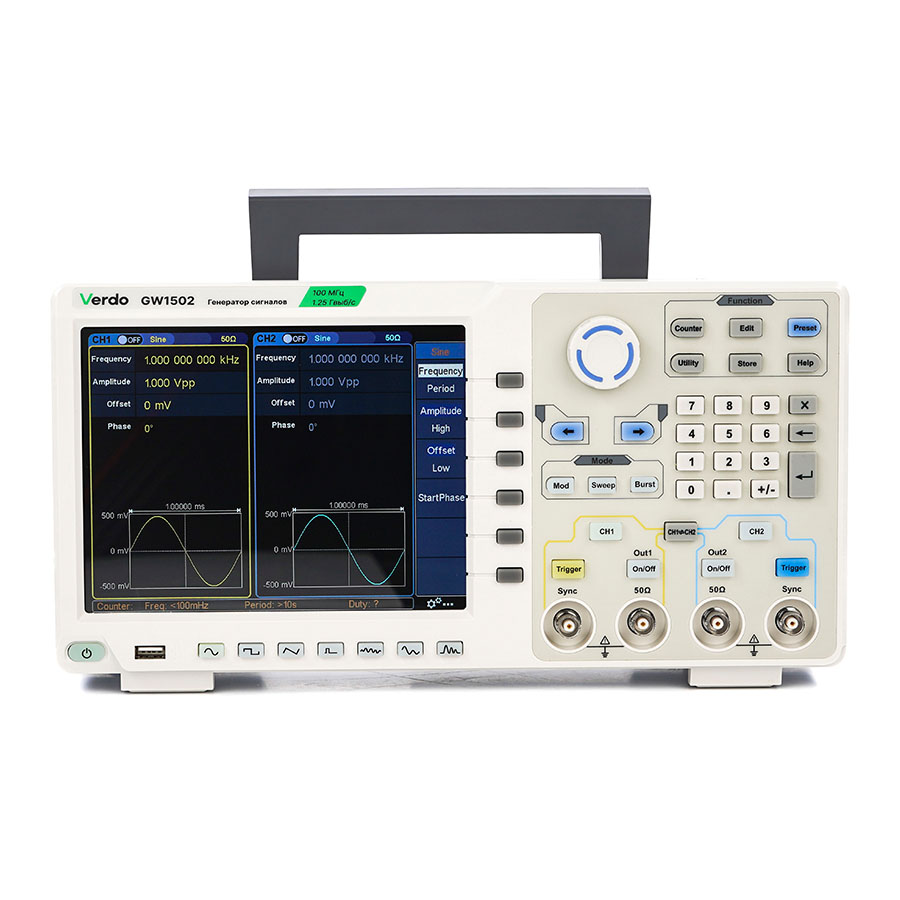

Verdo GW1502 Генератор сигналов 100 МГц, 1250 Мвыб/с

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:	Verdo, Россия
  Номер реестра СИ:	93231-24

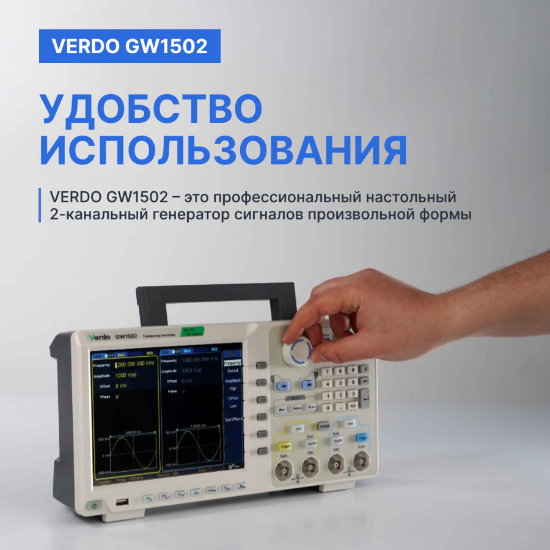

  2-канальный генератор сигналов произвольной формы GW1502 — универсальный инструмент отладки, разработки и настройки инженера-электронщика.

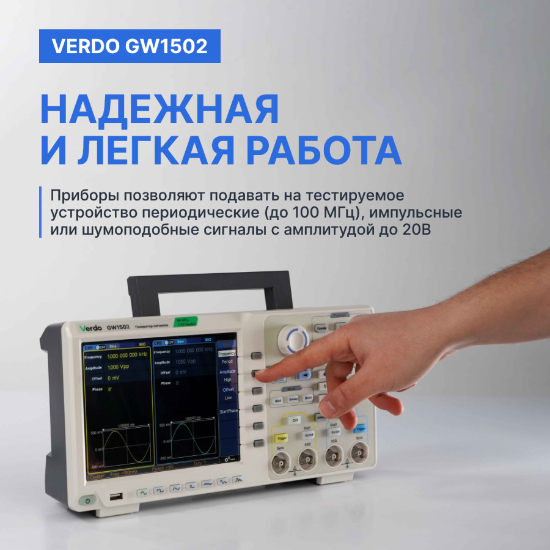

  Приборы позволяют подавать на тестируемое устройство периодические (до 100 МГц), импульсные или шумоподобные сигналы с амплитудой до 20В. Длина буферной памяти 1 МБ позволяет формировать длинные и сложные сигналы произвольной формы, а широкий набор встроенных аналоговых и цифровых модуляций – имитировать элементы современных телекоммуникационных сигналов.

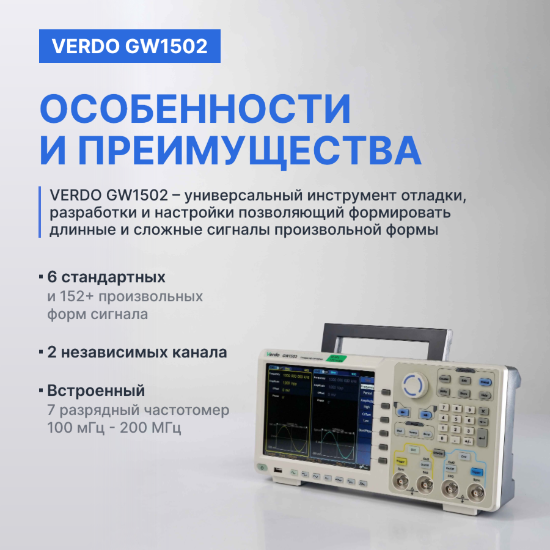

  Преимущества

  • 2 независимых канала
  • 6 стандартных и 152+ произвольных форм сигнала
  • Встроенный 7 разрядный частотомер до 200 МГц с измерением частоты, периода, длины положительной полуволны, длины отрицательной полуволны, рабочего цикла
  • Выходной импеданс: 50 Ом или высокоомный (выбирается пользователем)
  • Вход /выход внешней синхронизации
  • Вход внешней модуляции
  • Взаимодействие каналов: копия канала, синхронизация амплитуды, синхронизация по частоте, выравнивание по фазе
  • Режим генерации пакетов с внешним стробированием до 1 млн циклов
  • Режим качания частоты (линейный, логарифический, ступенчатый)
  • Гармонический синтез сигнала (задание амплитуды и фазы каждой гармоники, формирующей сигнал)
  • Встроенный редактор сигналов произвольной формы с панели прибора
  • Встроенная экранная справочная система
  • Цветной графический ЖК дисплей
  • USB-хост, USB-устройство, LAN с поддержкой SCPI, и LabVIEW

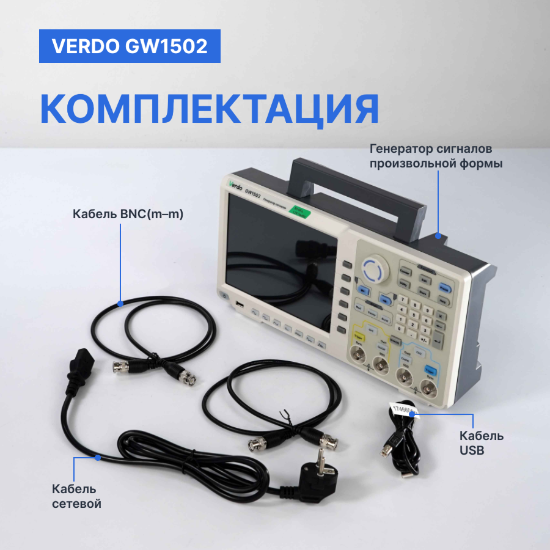

• Комплектация

  • Генератор сигналов произвольной формы
  • Кабель сетевой
  • Кабель USB
  • Компакт-диск с ПО
  • Кабель BNC(m–m) (2 шт.)

• Технические характеристики

  Количество каналов	2
  Диапазон рабочих частот	0 ÷ 100 МГц
  Частота дискретизации, Гвыб/сек	1.25
  Максимальная длина записи	1 M
  Разрешение по частоте	1 мкГц
  Вертикальное разрешение (A/D), бит	14
  Частотомер	Встроенный, 200 МГц
  Неравномерность АЧХ, дБ	±0,5
  Форма сигнала	Синусоидальный, прямоугольный, импульсный, треугольный, шумовой, произвольной формы, гармонический
  Виды модуляции	AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM
  Импульсный режим	Да
  Режим свипирования	Да
  Интерфейс	USB-Host, USB-Device, LAN
  Дисплей	цветной, сенсорный 8” ЖКД (800 х 600)
  Гарантия (мес.)	12
  Страна производитель	Китай
  Габаритные размеры, мм	340х90х177
  Вес нетто, кг	2.5
