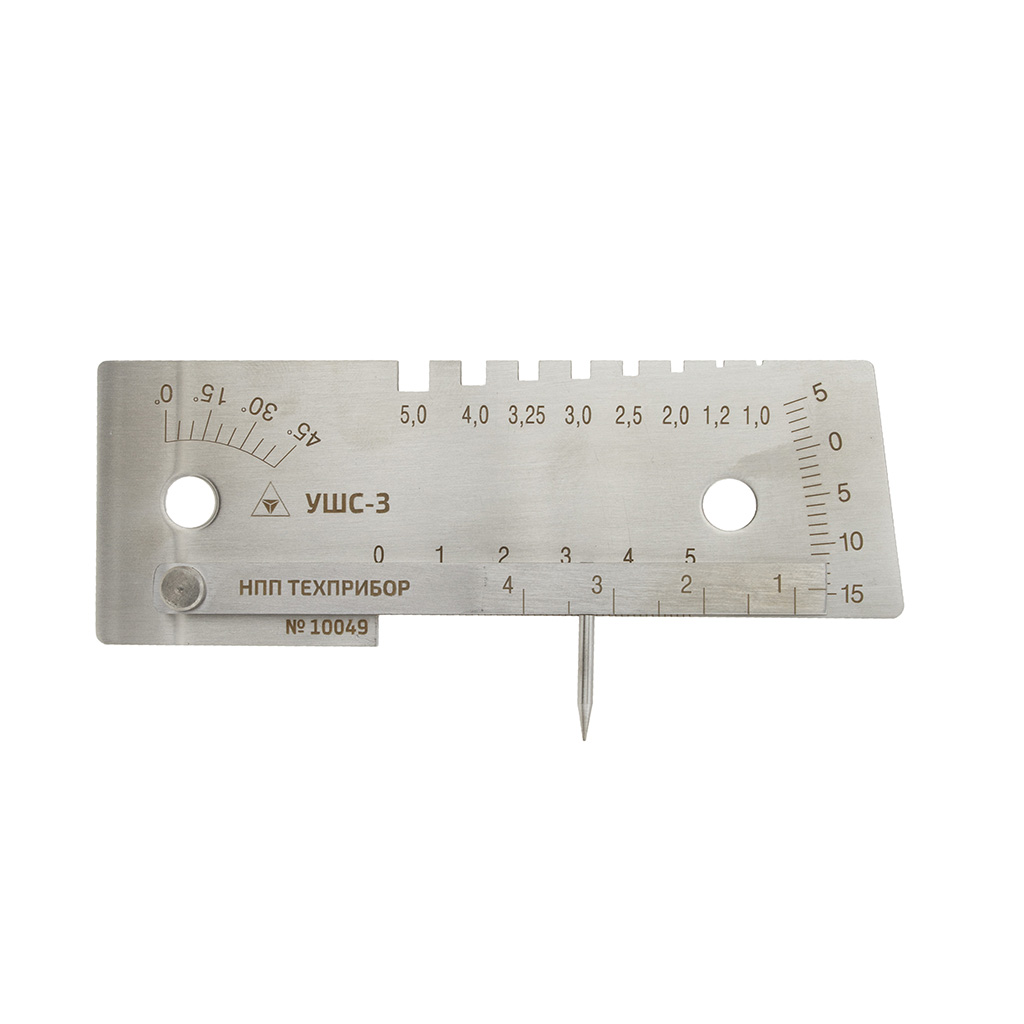

Универсальный шаблон сварщика УШС-3

В наличии

1 800 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Тип	шаблон сварщика
  Диапазон измерений	0 – 15, 0 – 5, 0 – 50, 0.5 – 4, 0° — 45°, 1, 1.2, 2, 2.5, 3, 3.25, 4, 5
  Погрешность измерений	± 0.25, ± 0.5, ± 2.5°, 0…+0.1, 0…+0.12, 0…+0.3
  Назначение	линейно-угловые измерения и текущий контроль размеров и геометрии элементов разделки под сварной шов, диаметра электродов и размеров элементов сварного шва
  Материал	углеродистая сталь
  Калибровка	с калибровкой
  Цена деления шкала Г и Е, мм	1.0
  Цена деления шкала И, мм	0.5
  Цена деления шкала Д, град	5°
  Средняя наработка на отказ, циклов не менее	10000
  Средний срок службы, лет	5

• Описание

  Для облегчения работы сварщиков был придуман сварочный шаблон УШС-3. Он используется для контроля элементов разделки, диагностики сварных швов.

  Сварочный шаблон УШС-3 справляется с контролем вмятин, забоин и других дефектов. Он также может использоваться как измеритель превышения кромок и высоты усиления шва. Для использования шаблон устанавливают на плоскость изделия, после чего поворачивают движок до стыковки указателя с исследуемой плоскостью или дефектом. Показание снимают по шкале с помощью риски. На шаблоне имеется несколько шкал для снятия показаний в разных ситуациях, в том числе для определения зазора между свариваемыми деталями и контроля углов скоса кромок.

  Шаблон поставляется с калибровкой. Он выполнен из прочной углеродистой стали, устойчивой к термическим и химическим воздействиям. Метки нанесены чётко и хорошо считываются даже при стирании поверхностного слоя.

  Прибор, предназначенный для линейно-угловых измерений, шаблон сварщика тип УШС-3 используется для текущего контроля размеров и геометрии элементов разделки под сварной шов, диаметра электродов и размеров элементов сварного шва на промышленных предприятиях и в организациях, производящих сварочные работы.

  Универсальный шаблон сварщика УШС-3 изготовлен из прочной углеродистой стали. Шкалы прибора имеют высокую чёткость, глубокий профиль и нанесены методом лазерной маркировки, что обеспечивает хорошую видимость при эксплуатации шаблона даже при истирании верхнего слоя.

  Универсальный шаблон сварщика УШС-3 поставляется с калибровкой.

• Комплектация

  • Шаблон УШС-3
  • Паспорт
  • Чехол

  Внимание! Производитель оставляет за собой право изменить комплект поставки.
