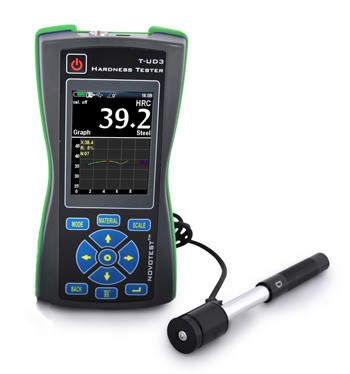

Универсальный динамический твердомер NOVOTEST Т-Д3

В наличии

Описание
Производитель: Россия

Гарантия: 1 год

Новинка!!!

Первый твердомер в мире с возможностью фотофиксации измерений и позволяющий привязать значение твердости к конкретному месту на изделии!

Универсальный динамический твердомер NOVOTEST Т-Д3 является модификацией поставки универсального комбинированного твердомера NOVOTEST Т-УД3 с динамическим датчиком. Твердомер применяет динамический метод измерения твердости (метод Либа), стандартизованный согласно ASTM A596 и идеально подходит для измерения твердости массивных деталей, материалов с крупнозернистой структурой, чугунов и цветных металлов с поверхностями плохо подготовленными для измерения.

Встроенной в прибор фотокамерой Вы можете сфотографировать объект контроля и, в дальнейшем, в режиме реального времени наложить на него измеренные значения твердости. Таким образом, возможно получить самый наглядный и точный метод протоколирования итогов измерения.

Помимо возможности фотофиксации NOVOTEST Т-Д3 это:

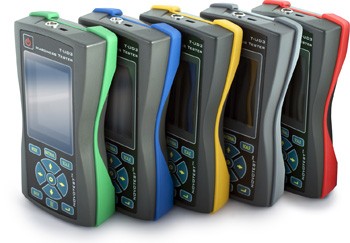

- новый герметичный пыле- и влагозащищенный корпус с защитными противоударными резиновыми накладками. Прекрасно справляется со своей задачей и в цеховых и полевых условиях. Прибор оснащен морозостойким дисплеем, что дает возможность использовать его в любой климатической зоне и в любое время года;

- большой цветной графический дисплей. Помимо имеющихся 88 комбинаций шкал твердости и материалов (калибровок), прибор дает возможность дополнительно настроить пользовательские шкалы и материалы. Информацию можно отобразить в виде гистограмм, графиков, таблиц, есть интеллектуальный режим, отображение отклонения, среднего, большое количество другой статистической информации; - прибор позволяет хранить и просматривать архив измерений, сохранять на карту памяти калибровки;

- функция прямой печати на подключаемый принтер;

- прибор обладает иными обширными возможностями настройки, включая даже изменение цветовой схемы отображения информации.

Твердомер NOVOTEST Т-Д3 не уступает по своим характеристикам самым дорогостоящим и известным твердомерам в мире, обладая значительно более широкими функциональными возможностями при более низкой цене. Еще одним преимуществом прибора является то, что он по умолчанию настроен на измерение значительного списка материалов: чугун, цветные металлы (бронза, алюминий), стали и нержавеющие стали. Тогда как другие приборы поставляются, обычно, с настройкой только для одного материала. Это преимущество делает NOVOTEST Т-Д3 максимально удобным и приспособленным к работе, экономя Ваше время и деньги.

НАЗНАЧЕНИЕ:

Измерение твердости:
- Металлов и их сплавов (стали, легированной и нержавеющей стали, чугуна, алюминия, латуни, бронзы и меди);
- Иных металлов и сплавов помощью пользовательских калибровок по известному образцу (образцам).
По следующим шкалам:
- Стандартным шкалам твердости Виккерса HV;
- Бринелля HB;
- Роквелла HRC, HRB;
- Шора HS (предварительная калибровка не установлена);
- Пользовательским шкалам.
Кроме того, существует возможность измерять предел прочности на растяжение объектов на основе углеродистых сталей перлитного класса, что позволяет сделать возможным автоматический пересчёт со шкалы Бринелля (HB) в соответствии с ГОСТ 22791-77.

ОСОБЕННОСТИ:
- Встроенная фотокамера, визуальное отображение места измерения с указанием твердости в том месте, где она была измерена, фиксация времени измерения встроенными часами
- 88 комбинаций материалов и шкал твердости (калибровок)
- дополнительно настраиваемые пользовательские шкалы и материалы
- отображение информации в виде гистограммы, графика, таблицы, интеллектуального режима, отображение среднего, отклонения
- широкий диапазон измерения
- интуитивно понятный и удобный процесс измерения
- автораспознование датчика подключенного к прибору
- датчики со встроенной памятью, сохраненными настройками и калибровками (готовы к подключению к любым другими NOVOTEST Т-УД3)
- наличие связи с компьютером
- печать протокола измерений сразу с прибора с помощью подключаемого мини-принтера
- встроенная флэш-память, просмотр архива измерений
- настройка основных параметров в меню прибора, несколько цветовых схем прибора, языков
- возможность резервного копирования настроек преобразователей на карту памяти прибора
- полноценная пользовательская калибровка, возможность автоматизированного построения зависимостей «код-твердость» с помощью образцов и мер твердости
- наличие одно-, двух- и трехточечных режимов калибровки твердомера, позволяющие пользователю, при необходимости, самостоятельно откалибровать прибор по 1, 2 или 3 образцовым мерам
- наличие визуального отображения всех имеющихся шкал и наличия/отсутствия калибровки по каждой из них
- широкий температурный диапазон использования твердомера
- противоударный, пыле- влагозащищенный корпус с защитным резиновым накладкам
- отображение на дисплее прибора состояния заряда батареи
- комплектация стандартными аккумуляторами типа АА и возможность использования вместо них обычных батареек в случае такой необходимости
Комплект поставки
- электронный блок твердомера;
- динамический датчик с автовзводом Д1С;
- сменная опорная площадка меньшего диаметра;
- 3 аккумулятора с зарядным устройством;
- инструкция по эксплуатации;
- кабели;
- программа для ПК;

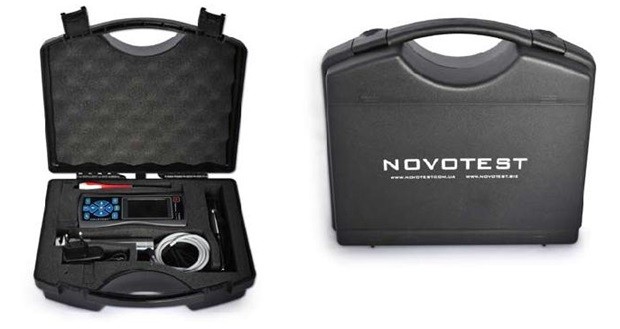

- транспортировочный кейс.
Возможности калибровки прибора:

NOVOTEST Т-Д3 может быть откалиброван для измерения твердости практически любого материала по любой шкале, что выгодно отличает его от приборов с фиксированным набором шкал твердости.

Калибровка прибора по одному образцу известной твердости (для контроля по принципу «больше/меньше») и калибровка в диапазоне измерения твердости с использованием двух образцов известной твердости (большей и меньшей твердости) происходит быстро и легко. При наличии такой возможности, пользователь может применить лучший способ калибровки - по трем точкам, используя 3 образца известной твердости. То есть, благодаря трехточечной калибровке твердомер можно настроить для измерения твердости практически любого материала.

Прибор позволяет произвести калибровку для различных материалов: сталь, легированная и нержавеющая сталь и прочие, плюс пользовательские материалы. Твердомер с динамическим датчиком уже настроен для измерения твердости практически любых материалов: сталей, конструкционных и нержавеющей сталей, алюминия, бронзы, чугуна и других, но при этом пользователь, с помощью калибровок самостоятельно может настроить прибор на иной конкретный дополнительно требуемый ему материал.

Использование динамического метода измерения твердости:

NOVOTEST Т-Д3 применяет динамический метод измерения твердости (метод Либа), стандартизованный согласно ASTM A596. Принцип этого метода заключается в ударе специального твердосплавного бойка о поверхность исследуемого изделия с последующим его отскоком от поверхности. Этот прибор измеряет скорость пролета бойка к поверхности и скорость его отскока от поверхности изделия, рассчитывая соотношение этих скоростей. Изменение твердости пропорционально изменению отношения скоростей отскока и удара (отношение скорости отскока к скорости удара, умноженной на 1000 и называется числом твердости по шкале Либа). С помощью данного способа можно довольно быстро измерять твердость: нужно установить датчик на исследуемую поверхность, нажать спусковую кнопку и зафиксировать показания твердости на дисплее прибора.

Важно отметить, что указанный метод дает возможность производить измерение твердости крупнозернистых материалов (нержавеющих сталей, чугуна), а также крупных изделий. NOVOTEST Т-Д3 позволяет производить автоматическое измерение твердости обширного ряда материалов: чугуна, сталей, нержавеющих сталей, алюминия, бронзы. Таким образом, этот твердомер можно назвать одним из наиболее универсальных, ему не требуется какая-либо дополнительная калибровка и он готов работать сразу же после покупки.

Технические характеристики

Диапазон измерения твердости: по Роквеллу, HRC по Бринеллю, НВ по Виккерсу, HV временного сопротивления (предела прочности), Мпа	20 - 70 90 - 450 230 - 940 370 - 1740
Основная погрешность измерения:	+/- 1.5% (2 ед.) HRC; +/- 3% (10 ед.) HB; +/- 3% (15ед.) HV
Направление измерения	В любом направлении - 360°
Сохранение измерений	Ограничено только объемом карты памяти
Связь с ПК	Выгрузка сохраненных измерений в ПК, экспорт в таблицы Excel (USB кабель и ПО входят в комплект поставки)
Шкалы твердости	Виккерса HV、Бринелля HB、Роквелла HRC и HRB, Шора HS (без заводской калибровки)
Материалы	Датчик динамический - в зависимости от шкалы предварительно откалиброван для стали, легированной и нержавеющей стали, чугуна, алюминия, латуни, бронзы и меди. Дополнительные пользовательские материалы для калибровки
Отображаемая информация	Индикатор приложения нагрузки, результат одиночного замера, среднее значение серии замеров, количество замеров в серии, разброс значений в серии, график измерений в серии, гистограмма измерений в серии, режим отображения статистической информации, режим интеллектуально измерения. Отображение выбранной шкалы твердости, текущего материала, состояния батарейки, времени
Дисплей	Контрастный цветной LCD/TFT дисплей
Условия эксплуатации	Температура: от -20С до +40С; Влажность: 30%~80%
Размер прибора	180x80x35mm
Вес	Приблизительно. 0.2кг (без датчика）
Питание	Три аккумулятора или батарейки типа АА
Время работы	Приблизительно 20 часов, режим автоматического отключения питания

Требования к объекту контроля:

	Для динамического датчика
Шероховатость не более, Ra	3.2
Радиус кривизны не менее, мм	10
Масса, не менее, кг	5
Толщина не менее, мм	10
