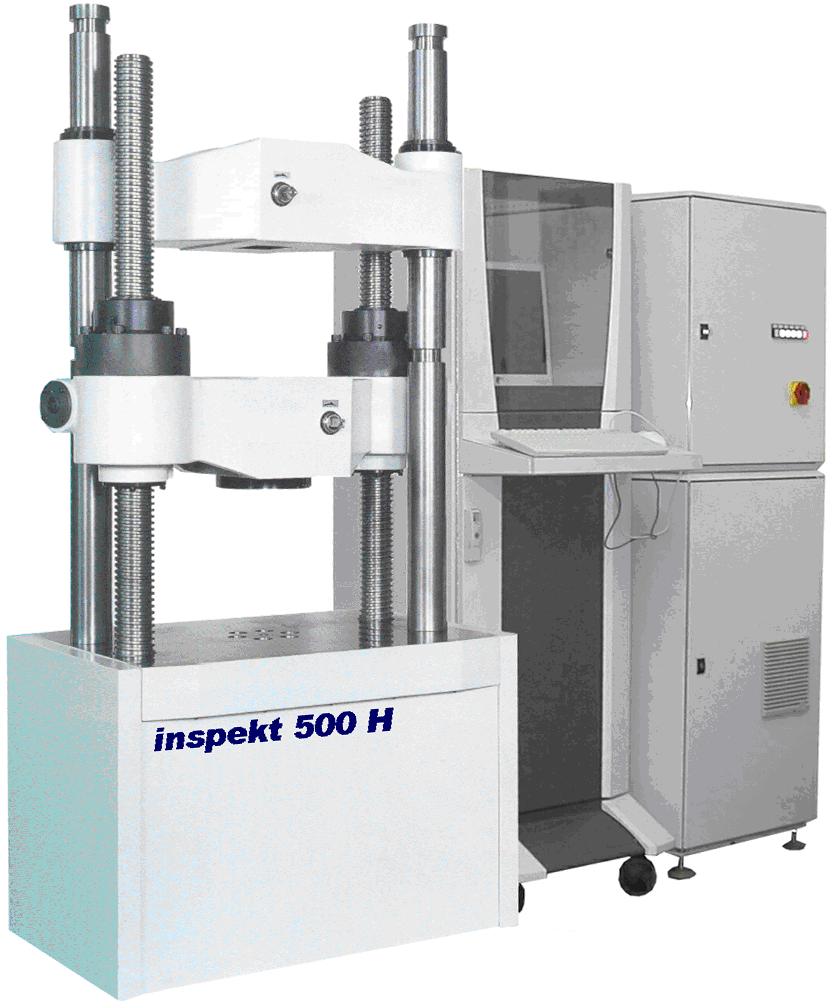

Универсальная гидравлическая испытательная машина Inspekt 500-H

Снято с производства

Узнать цену

Гидравлические испытательные машины Inspekt 500-H выполняются в двух-зонном варианте .

Верхняя зона - растяжение, нижняя-зжатие.

Номинальная нагрузка 500 кН и 1000кН. Машины оснащаются встроенными в траверсы захватами как механическими клиновыми , так гидравлическими клиновыми . Если предусматривается испытание достаточно большого количества образцов в день, удобнее испльзовать машины с гидравлическими захватами.

Механическая конструкция:

Сервогидравлическая испытательная машина;
На станине машины установлены две подвижные траверсы. Нижняя траверса приводится в движение электроприводом и предназначена для установки необходимого расстояния между траверсами;
Верхняя траверса передает нагрузку на образец и приводится в движение гидроцилиндрами;
Концевой ограничитель перемещения;
Гидравлический блок состоит из масляного насоса, масляного бака, фильтра, сервоклапана;
Детектор преобразует перемещение траверсы в цифровые импульсы, которые поступают в блок управления;
Нагрузка измеряется с помощью датчика давления.

Стандартные функции (с ПК):

Программируемый контроль нагрузки, перемещения или удлинения;
Защита от перегрузки, автоматическая калибровка;
Программа диагностики;
Детектор обрыва, функция возврата;
Индикация перемещения и усилия на дисплее.

Технические характеристики

Нагрузка	500 кН
ширина – глубина рабочей зоны	650 х 650 мм
Макс. высота раб.зоны	900 мм
Скорость испытания	макс. 80 мм / мин
Ход поршня	250 мм
Диапазон измерения силы	В диапазоне от 0,4-100% от мощности силоизмерителя 1-ого класса (по выбору погрешность 0,5)
Разрешение измерения силы	+/-120.000 разрядов при 20 миллисекунд времени суммирования (стандарт) / +/- 400.000 разрядов на 250 миллисекунд
Измерение хода поршня	Otischer Encoder (датчик измерения хода поршня), разрешение 0,01 мм
Скорость возврата траверсы	450 мм / мин
Интерфейс	RS 232
Интервал обработки данных	50 Гц (стандарт) / по выбору 500 Гц со специальным программным внешним модулем
Дополнительные каналы	Установка до 7 дополнительных приборов с аналоговым (цифровым) входом (выходом) +/- 10 В, плата для устройств защиты
Габариты	Рама: (960 х 650 х 2400) мм Шкаф управления: (700 х 800 х 1700) мм
Масса	Рама: 1700 кг Шкаф управления: 90 кг. Электропиатание: 3 фазы / пятипроводная система / 400 В / 50 Гц / (TN –сеть) 7,5 кВт, 4-х метровый кабель со штекером 16СЕЕ , (FI= I ∆N500 мА) 5-40 С, 20-80% относительной влажности.
Встроенные захваты	Испытание на растяжение: Встроенные механические клиновые зажимы для круглых образцов с диаметром 12-50 мм и плоские образцы с толщиной 0-45 мм и с максимальной шириной 60 мм Испытание на сжатие: Плита для сжатия с диаметром 120 мм
