Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor

В наличии

Узнать цену

Описание

Производитель:

Россия

Универсальный портативный ультразвуковой дефектоскоп-томограф обеспечивает визуализацию внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения в режиме реального времени.

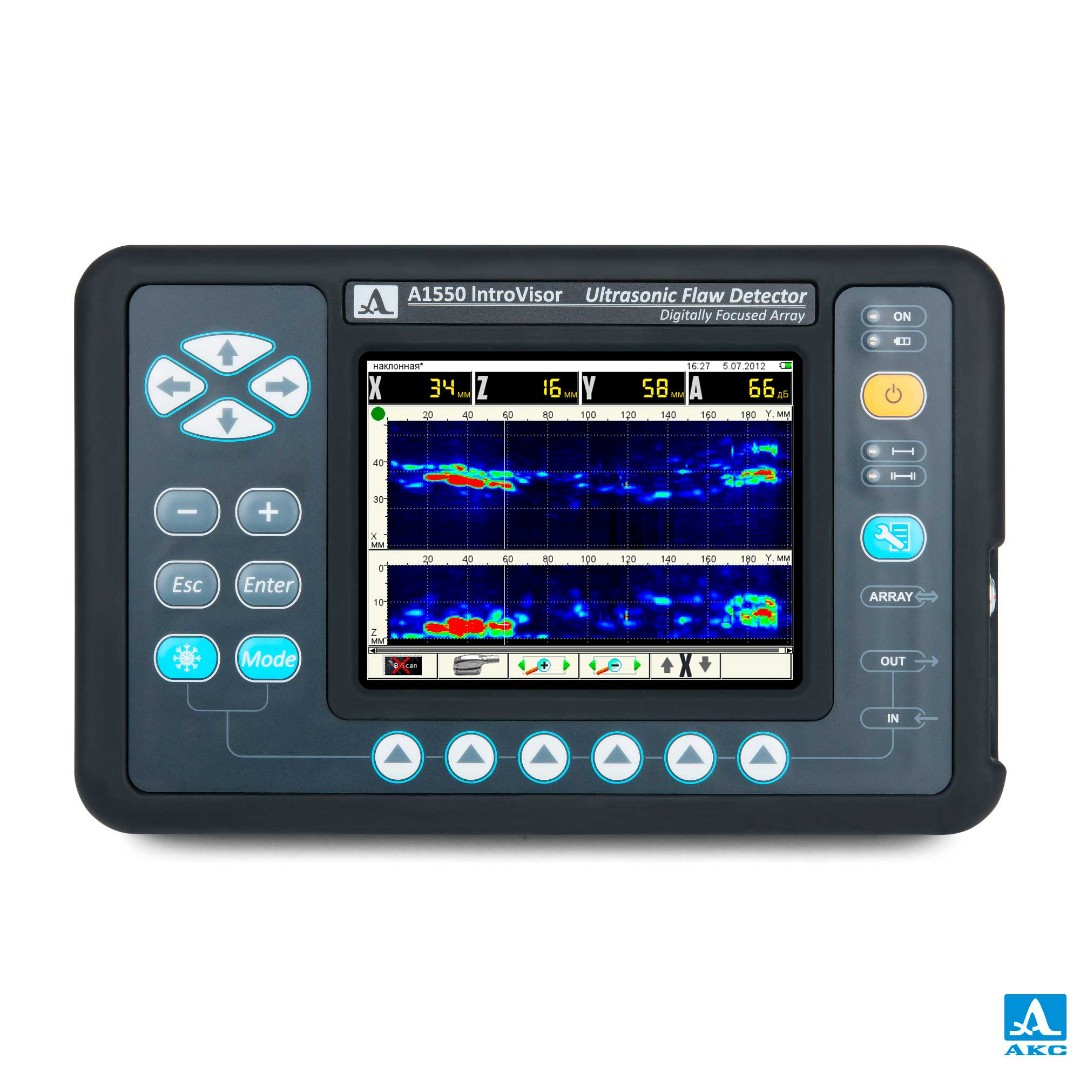

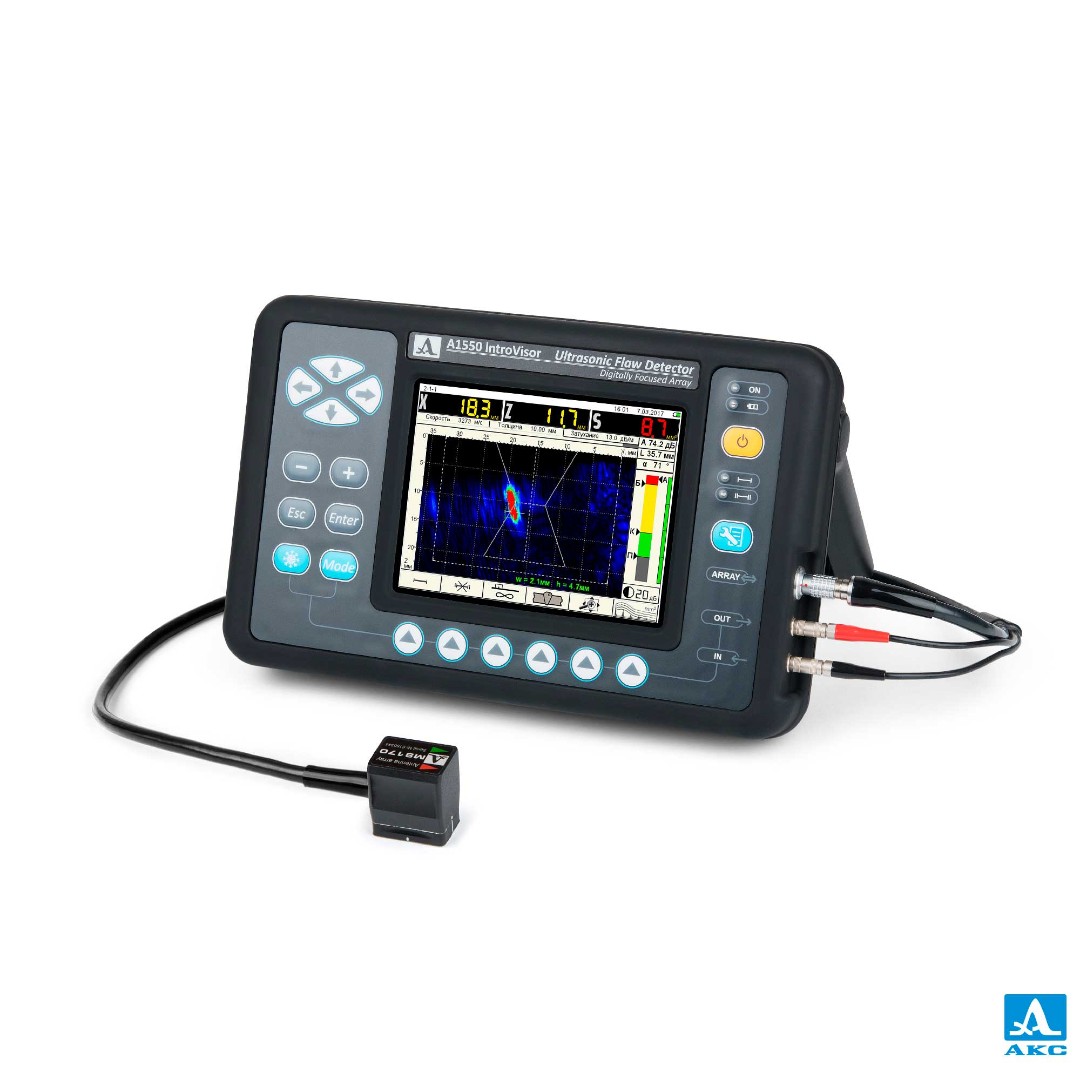

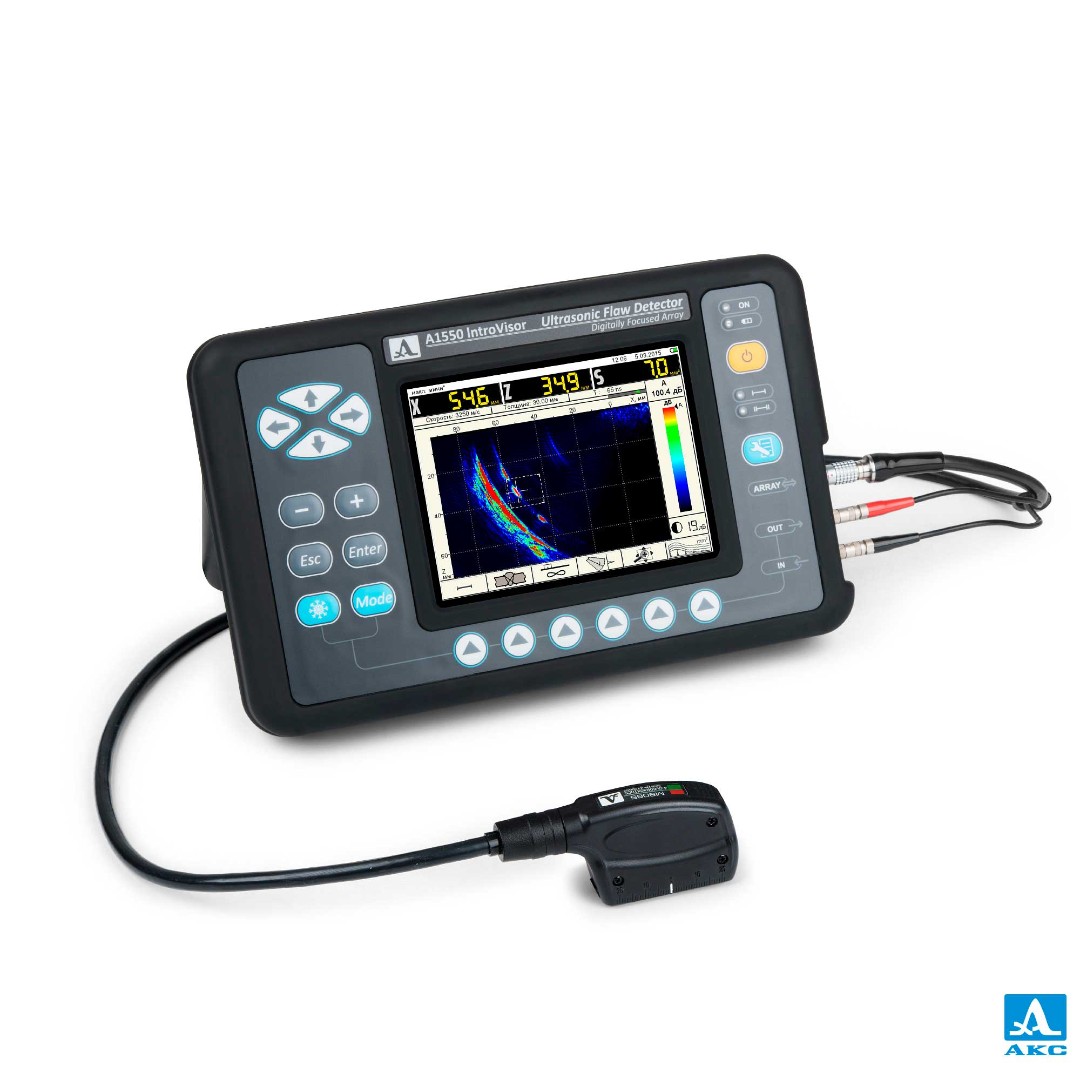

А1550 IntroVisor - универсальный портативный ультразвуковой дефектоскоп-томограф c цифровой фокусировкой антенной решетки и томографической обработкой данных для контроля металлов и пластмасс.

Легкий и удобный в использовании прибор для решения большинства задач ультразвуковой дефектоскопии металлов и пластмасс. Обеспечивает быстрый, комфортный и достоверный поиск дефектов благодаря визуализации внутренней структуры объекта контроля в виде изображения сечения в режиме реального времени, что существенно упрощает и делает более доступной интерпретацию полученной информации по сравнению с обычным дефектоскопом.

Типы антенных решеток для работы с дефектоскопом-томографом

С дефектоскопом-томографом А1550 IntroVisor используются следующие АР, ориентированные на различные области применения:

М9060 4.0V0R40X10CL - 16 элементная АР продольных волн с центральной рабочей частотой 4 МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций.
М9065 4.0V60R40X10CS - 16 элементная АР поперечных волн с центральной рабочей частотой 4 МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов (в том числе аустенитных). Особенностью данной АР является отсутствие большой преломляющей призмы.
Антенная решетка M9170 4.0V60R26X10CS - 16 элементная АР поперечных волн с центральной частотой 4МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов. Особенностью данной АР является укороченная акустическая апертура 26х10 мм.
Антенная решетка M9171 4.0V0R26X10CL - 16 элементная АР продольных волн с центральной частотой 4МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций. Особенностью данной АР является укороченная акустическая апертура 26х10 мм.

Конструкция антенных решеток допускает замену акустического модуля по мере истирания его рабочей поверхности.

Пользователь имеет возможность самостоятельной замены изношенного акустического модуля АР без дополнительных операций, что позволяет проводить ультразвуковой контроль практически без остановки, тем самым повышая его производительность.

Существует возможность притирки сменного акустического модуля под различные диаметры труб, что существенно расширяет спектр решаемых задач ультразвукового контроля.

Отличительные особенности АР

Возможность использования различных типов волн:
- поперечных для контроля сварных швов с сектором обзора, перекрывающим весь диапазон углов ввода ультразвука, используемых в типовых методиках ультразвукового контроля;
- продольных для контроля основного тела металла.
Антенные решетки соизмеримы по габаритным размерам с традиционными преобразователями, что позволяет проводить контроль с минимальной зачисткой околошовной зоны.
Возможность самостоятельной замены акустического модуля АР.
Оперативное переключение между типами АР.

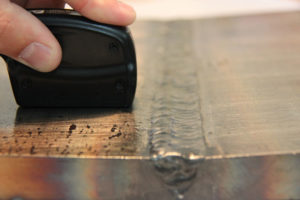

Перемещение АР вдоль линии сварного шва без поперечного сканирования, за счет большого размера апертуры и сканирования виртуальным фокусом на дальние расстояния, что существенно сокращает время на подготовку околошовной поверхности сварных соединений, повышая производительность контроля.

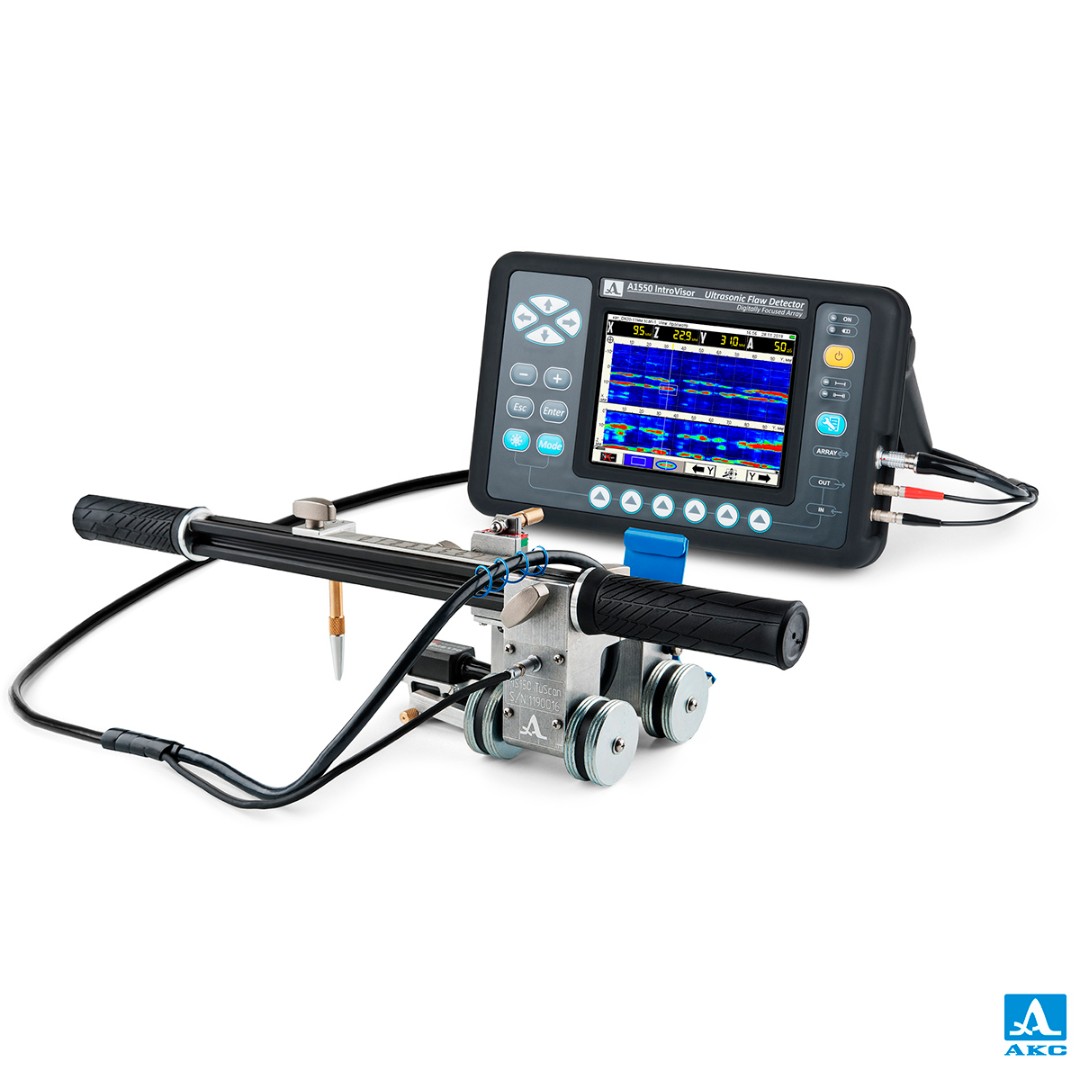

Возможность использования АР с мобильным сканером MS150 TuScan (поставляется опционально).

Преимущества

Быстрота и эффективность

Оперативный и высокопроизводительный поиск дефектов в сварных швах, в изделиях из металлов, пластмасс и композитов с подробным документированием полученных результатов.
Обеспечение визуализации внутренней структуры объекта контроля в режиме реального времени с частотой смены изображения 25 кадров в секунду.
Возможность проведения ультразвукового контроля вдоль линии сварного шва без поперечного сканирования, за счет большого размера апертуры антенных решеток и сканирования виртуальным фокусом на дальние расстояния, что существенно сокращает время на подготовку околошовной поверхности сварных соединений, повышая высокопроизводительность контроля.
Обеспечение высокой частоты смены изображений на экране, при которой скорость сканирования вдоль сварного соединения может достигать 50 мм/с.

Простота интерпретации данных

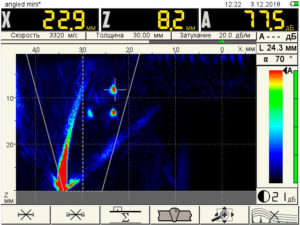

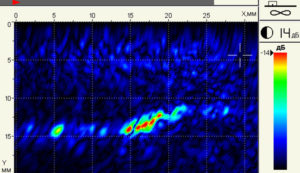

Визуализация внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения (В-томограмма) в режиме реального времени с удобными шкалами расстояния и глубины, что существенно упрощает и делает более доступной интерпретацию полученной информации.
Регулировка масштаба изображения в широких пределах: от обзора 250 мм до 5 мм на весь экран.
Автоматические и ручные измерения уровней сигналов и координат дефектов и их размеров.
Возможность измерения реальных размеров дефектов.
Измерение расстояний между образами несплошностей по экрану.

Высокая достоверность контроля

В основе работы дефектоскопа-томографа лежит принцип цифровой (вычислительной) фокусировки антенной решетки (ЦФА) с получением томограмм сфокусированных в каждую точку сечения, что обеспечивает наилучшее пространственное разрешение и максимальную чувствительность во всей визуализируемой области, а также высокую производительность контроля.
Обеспечение чувствительности к различным типам несплошностей.

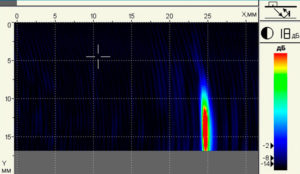

Отображение образов вертикально-ориентированных дефектов.

Простота настройки и использования

Простое и удобное МЕНЮ основных настроек для оперативного выбора и установки параметров рабочей конфигурации под каждый конкретный объект контроля.
Интуитивный интерфейс с клавишами быстрого доступа к основным настройкам и параметрам позволяет быстро освоить работу с прибором.
Доступность работы с прибором специалистам любого уровня квалификации, в том числе, не имеющим предварительной подготовки.
Оперативное переключение между режимами ТОМОГРАФ и ДЕФЕКТОСКОП с соответствующей заменой антенной решетки на классический преобразователь.
Сменные акустические модули антенных решеток.

Универсальность и портативность

Возможность работы как в режиме томографа (В-СКАН), так и в режиме классического дефектоскопа (А-СКАН).
Возможность работы в режиме сканирования вдоль линии сварного шва (С-СКАН) с последующей записью полученных результатов в память прибора.
Небольшие габаритные размеры.
Вес прибора всего 1,8 кг.
Быстросменный литиевый аккумулятор на 8 часов работы.
Большой цветной дисплей обеспечивает представление, как графического образа сечения, так и результатов измерения координат и уровней сигналов.
Защитный чехол, а также комплект ремней «hands free» делают этот прибор удобным инструментом для работы в труднодоступных местах.
Работоспособность при температурах от – 30° до +55 °С позволяет комфортно и эффективно проводить контроль как в цеховых условиях и лабораториях, так и в тяжелых полевых условиях.
Энергонезависимая память для записи томограмм и эхо-сигналов, с возможностью просмотра на ПК без специального программного обеспечения.
Связь по USB для вывода записанных данных на внешний компьютер.
Специализированное программное обеспечение для приема данных из прибора, дальнейшей обработки, документирования в виде томограмм и эхо-сигналов с параметрами контроля и последующего архивирования.

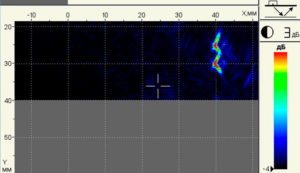

Режимы визуализации

В дефектоскопе-томографе А1550 реализованы пять режимов визуализации образов несплошностей, адаптированных к их виду. Данные режимы выбираются в зависимости от различных задач контроля и специфики объекта. Для простой идентификации этих режимов используются символы, приведенные ниже. Там же указаны основные характеристики режимов.

Номер режима	Символ	Объект контроля	Отражатель	Озвучивание	Назначение	Томограмма
1		полупространство	"точечный"	прямое	Для изделий сложной формы, не имеющих определенной толщины, либо изделий с грубой донной поверхностью
2		плита, 10 < d ≤ 100 мм	"точечный"	прямое и отраженное	Для плоскопараллельных изделий с известной толщиной Ультразвуковой томограф - дефектоскоп А1550
3		пластина, d < 10 мм	"точечный"	отраженное	Для контроля плоскопараллельных изделий с известной толщиной, объектов малой толщины при определении дефектов вблизи поверхности
4		плита или пластина, d < 100 мм	плоскостный	прямое и отраженное	Для определения вертикально-ориентированных дефектов с гладкой поверхностью, зеркально отражающих ультразвук
5		плита или пластина, d < 100 мм	объемный	прямое и отраженное	Универсальный режим для плоскопараллельных изделий с известной толщиной и всех типов несплошностей

Дополнительные возможности

Функция А-СКАН в режиме ТОМОГРАФ позволяет визуализировать импульс А-Скана сигнала, строящийся по управляемой линии сечения, а также определять глубину залегания найденных дефектов и координаты угла ввода, что дает возможность правильного и оперативного выбора одиночного преобразователя при переключении прибора в режим ДЕФЕКТОСКОП.
Измерение уровня сигналов и определение координат отражателей в каждой точке томограммы.
Установка масштаба и положения области визуализации относительно антенной решетки.
Полностью настраиваемые два двумерных строба для автоматического определения координат дефектов.
Оперативное управление контрастностью томограммы.
Выбор цветояркостной шкалы.
Формирование, сохранение и выбор конфигураций настроек прибора под конкретный объект контроля.
Запись томограмм и эхосигналов в память и их просмотр.
Полуавтоматическая настройка чувствительности по стандартным образцам.
Двумерная система пространственной регулировки чувствительности (ПРЧ) позволяет вести поиск и оценку малых дефектов по существующим нормативным документам, а также корректно оценивать размеры дефектов по всей контролируемой толщине объекта контроля.
Контроль в системе трехуровневой оценки величины отражателя: «поиск-контроль-брак» с цветовой градацией уровней образов томограммы и автоматическим сравнением их с опорным уровнем.
Сканирование вдоль линии сварного шва антенной решеткой с установленным на ней датчиком пути (поставляется опционально) позволяет в режиме реального времени получать наглядное и достоверное представление о внутренней структуре объекта контроля в виде С- и D- Сканов.

Особенности

Возможность работы в режимах томографа В-СКАН и классического дефектоскопа А-СКАН.
Простое и удобное МЕНЮ основных настроек.
Доступность работы с прибором специалистам любого уровня квалификации.
Небольшие габаритные размеры и вес прибора – 800 г.
Большой, цветной, антибликовый 5,7″ TFT дисплей с тачскрином.
Опционально прибор может быть доработан до режима СКАНЕР (С-СКАН) и укомплектован мобильным сканером MS150 TuScan. Мобильный сканер позволяет равномерно перемещать антенную решетку вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва (Х-координата). Полученные сканограммы (B, С, D - Сканы) позволяют проводить комплексный анализ всего сварного соединения.

Режимы работы

А1550 IntroVisor имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора:

Режим ТОМОГРАФ

Обеспечивает работу прибора с АР и формирование томограмм в реальном масштабе времени. При работе в томографическом режиме на экран выводится не только томограмма (В-Скан), но и служебная информация, включая стробы, курсоры, цифровые индикаторы и т.д.

После обнаружения дефектов обеспечивается возможность оценки их реальных или эквивалентных размеров следующими методами: классическим (сравнение с амплитудой сигнала от контрольного отражателя) и дефектометрическим (измерением координат характерных точек образа дефекта и расстояний между ними непосредственно по реконструируемому изображению).

Режим СКАНЕР

Обеспечивает работу прибора с АР и датчиком пути, при сканировании вдоль линии сварного шва.

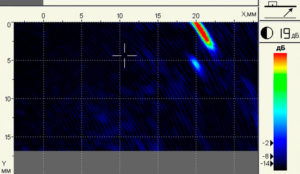

На экран прибора выводятся томограммы C- и D- типа в реальном масштабе времени.

После обнаружения дефектов обеспечивается возможность оценки их реальных размеров с помощью курсора, перемещаемого в трех координатах (расстояние, длина, глубина), что существенно упрощает получение информации о месте расположения и протяженности выявленных дефектов.

Существует возможность вывода на экран прибора томограмм В-типа при перемещении вертикально-ориентированного курсора по реконcтруированному изображению для наглядного отображения внутренней структуры объекта контроля.

Режим ДЕФЕКТОСКОП

Обеспечивает работу прибора в качестве классического дефектоскопа с наклонными и прямыми преобразователями. При этом сигналы выводятся на экран в виде А-Скана.

В данном режиме прибор обладает всеми функциями, характерными для современного цифрового дефектоскопа (встроенные АРД-диаграммы, ВРЧ и DAC - кривые, цифровая многоуровневая система АСД, программируемая форма зондирующего импульса и пр.).

Функция НАСТРОЙКА

Используется для выбора и установки параметров и рабочей конфигурации.

Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля.

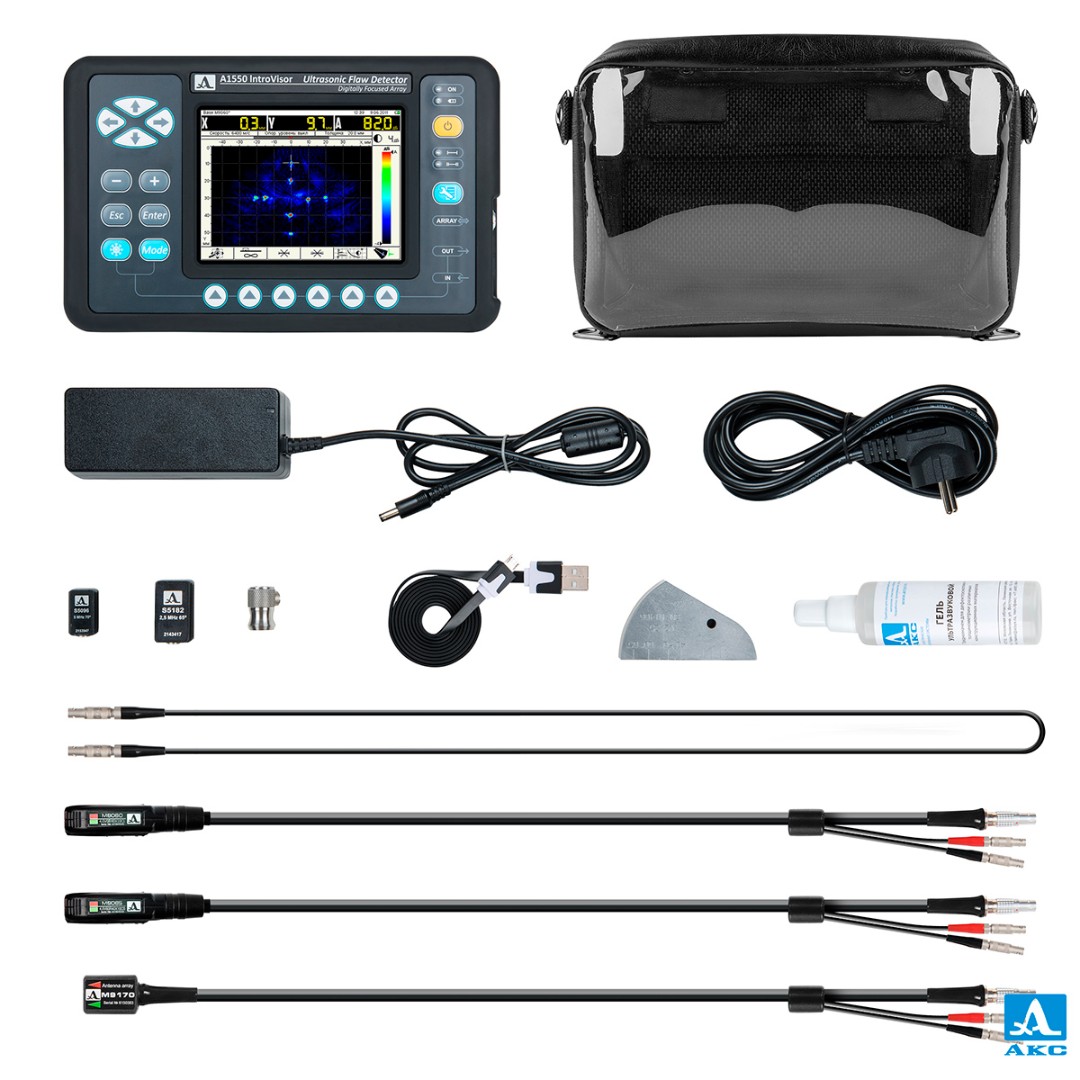

Комплектация

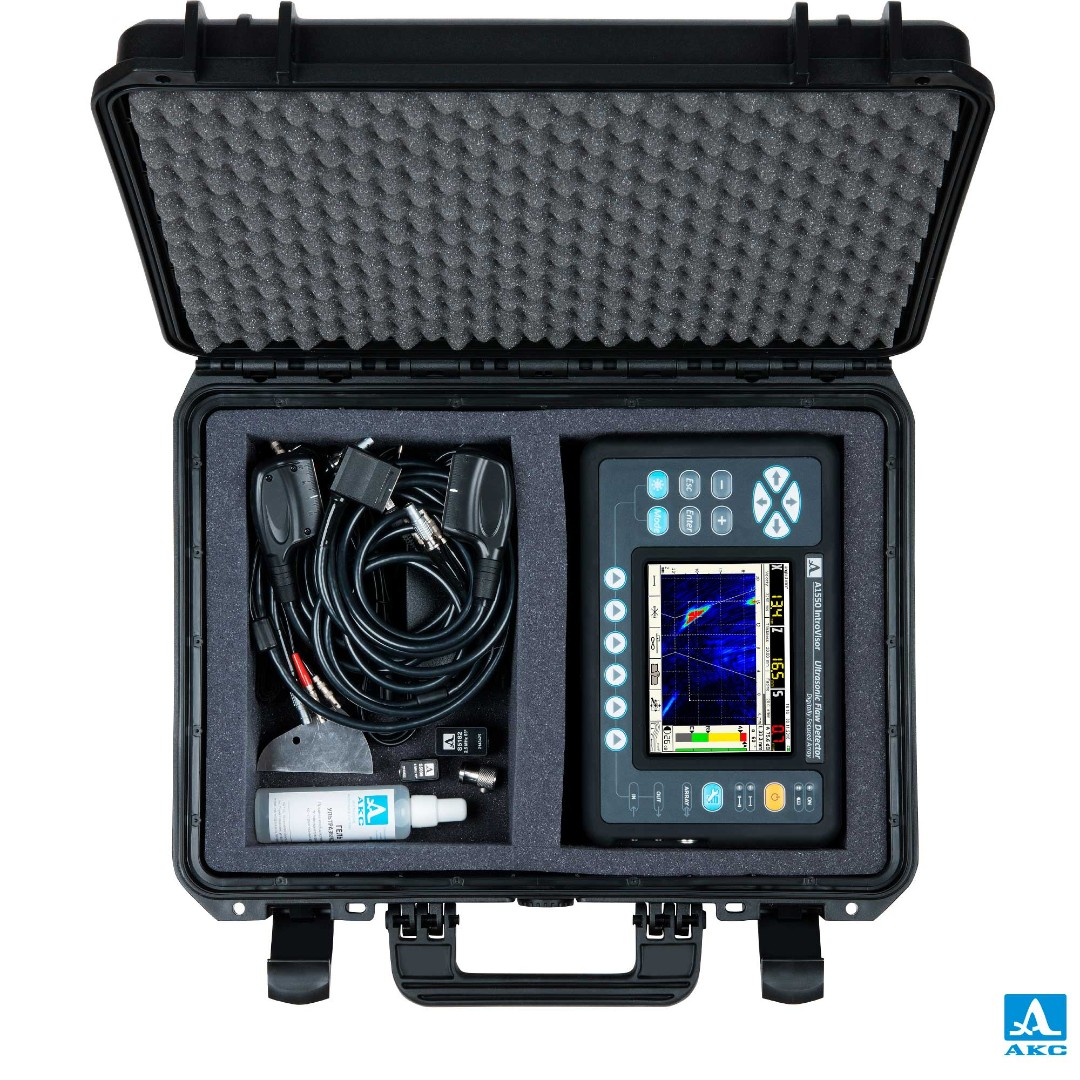

- А1550 IntroVisor - электронный блок ультразвукового дефектоскопа со съёмным аккумулятором (ультразвукового томографа с цифровой фокусировкой антенной решетки)
- Цифрофокусируемая антенная решетка М9065 4.0V60R40X10CS
- Цифрофокусируемая антенная решетка M9170 4.0V60R26X10CS
- Цифрофокусируемая антенная решетка М9060 4.0V0R40X10CL
- Кабель LEMO-LEMO одинарный 1,2 м
- Преобразователь S3568 2.5A0D10CL
- Преобразователь S5182 2.5А65D12CS
- Преобразователь S5096 5.0А70D6CS
- Сетевой адаптер с кабелем 220 В - 15 В
- Кабель USB A - Micro B
- Компакт-диск с документацией и ПО
- Чехол Е14
- Гель "АКС-гель" -35°C...+100°C, 0,1 кг
- Калибровочный образец V2/25

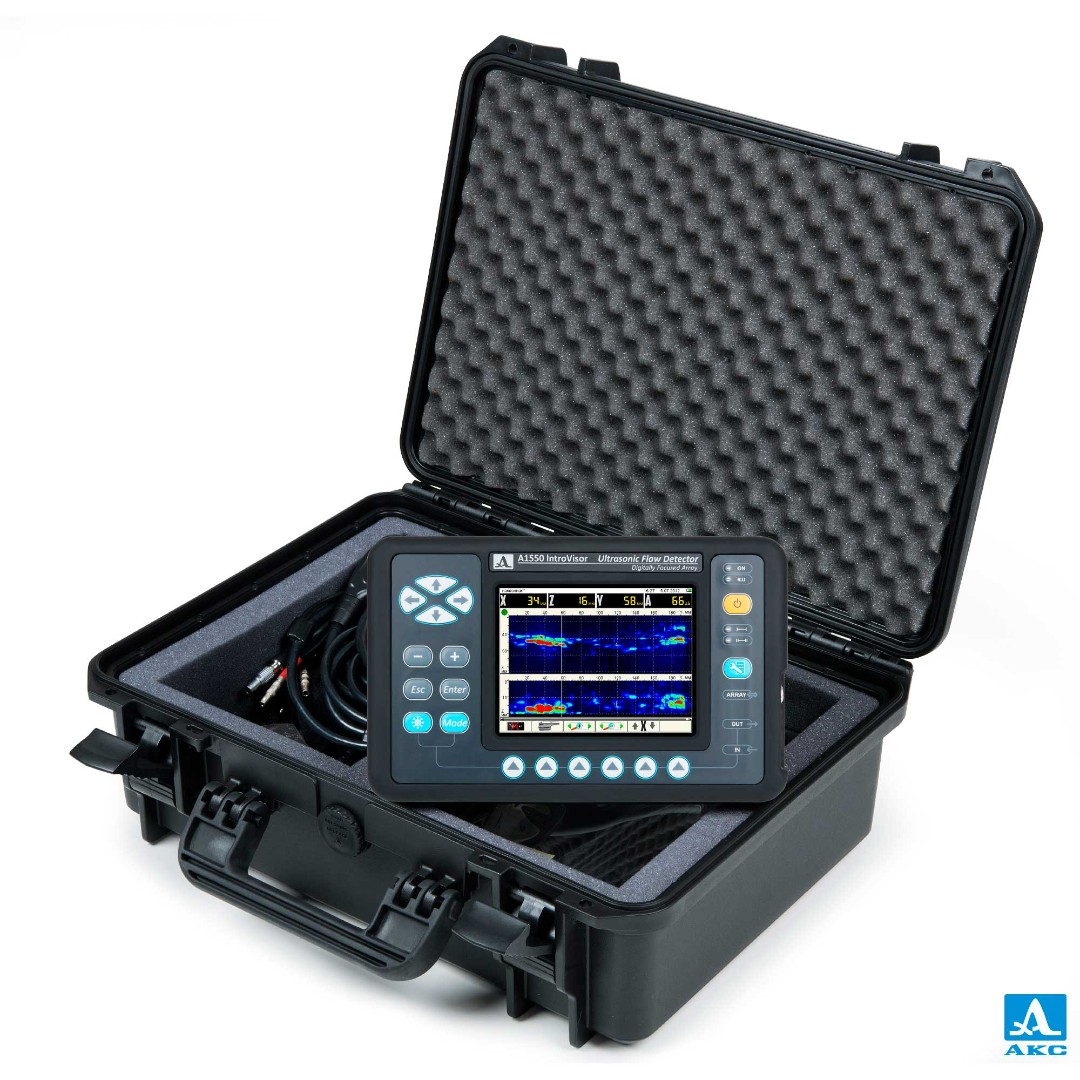

- Жесткий кейс М20

Технические характеристики

Параметр	Значение
Размер томограммы	256 x 160 точек
Шаг реконструкции томограммы	0,1 – 2,0 мм
Диапазон устанавливаемых рабочих частот ультразвука	1 – 10 МГц
Диапазон перестройки скорости ультразвука	1 000 – 15 000 м/с
Диапазон перестройки усиления приемника	0 – 100 дБ
Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями:
S3568 2.5A0D10CL	7 – 300 мм
D1771 4.0A0D12CL	2 – 300 мм
Диапазоны измерений глубины залегания дефекта (по стали) с наклонными преобразователями:
S5182 2.5A65D12CS	2 – 160 мм
S5096 5.0A70D6CS	2 – 160 мм
Диапазоны измерений глубины залегания дефекта (по стали) с цифрофокусируемыми антенными решетками продольных волн:
М9060 4.0V0R40X10CL	7 – 300 мм
М9171 4.0V0R26X10CL	2 – 300 мм
Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемыми антенными решеткам поперечных волн М9065, M9170	2 – 130 мм
Тип дисплея (разрешение)	TFT (640 x 480)
Источник питания	литиевый аккумулятор
Номинальное значение напряжения питания	11,1 В
Время непрерывной работы от аккумулятора, не менее	8,5 ч
Габаритные размеры электронного блока	260 х 166 х 80 мм
Масса электронного блока	1,8 кг
Диапазон рабочих температур	от -30 до +55ºC

Видео

{youtube}f3U40uEnO6k{/youtube}
