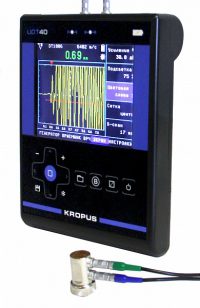

Ультразвуковой толщиномер УДТ-40

Цена: 115000 р.
В корзину

Доставка с удалённого склада в Казани

Оплата банковским переводом

В наличии

Описание

Производитель: Россия
Гарантия: 1 год
Номер реестра СИ: №31416-11
Метролог. поверка: не включена в стоимость



Области применения ультразвукового толщиномера УДТ-40:

Ультразвуковой толщиномер УДТ-40 — это универсальный прецизионный толщиномер с высокой точностью и достоверностью контроля. Наличие А-скана исключает такие типичные ошибки при измерении толщины, как удвоение показаний, а В-скан позволяет наблюдать профиль дна изделия. Толщиномер реализует различные высокоточные способы контроля толщины – измерение времени по переходу через «ноль», измерение времени между сигналами, измерение толщины металла под покрытиями, ЭМА-контроль и т.д. Наличие встроенных контуров согласования, регулируемой ширины импульса и трех степеней электрического демпфирования позволяет использовать для измерения толщиномером любые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного, так и раздельно-совмещенного (раздельного) типа.

Отличительные особенности ультразвукового толщиномера:

  • Развертка экрана: от 4 до 400 мм (сталь);
  • Дисплей: цветной TFT 320 х 240;
  • Усилитель: широкополосный 0.5 — 15 МГц;
  • Подключение любых УЗ и ЭМА преобразователей;
  • Диапазон регулировки усиления 110 дБ;
  • А-скан, В-скан (профиль дна изделия);
  • Интерфейс — USB;
  • Питание: встроенный Li-Pol аккумулятора или внешний блок питания;
  • Не менее 12 часов работы от аккумуляторов;
  • Фиксирование минимального значения толщины;
  • Коррекция V-образности р/с преобразователей;
  • Копактность и легкость: масса: 870 гр.;
  • Заморозка А-сигнала;
  • Измерение толщины по одному сигналу или между двумя сигналами;
  • Точность индикации толщины: 0.001, 0.01 или 0.1;
  • Память конфигураций (все параметры прибора и преобразователя);
  • Память результатов с возможностью просмотра результатов на экране.

Технические характеристики

Технические характеристики толщиномера УДТ-40:

Развертка

мин.: 0 — 4 мм
макс.: 0 — 400 мм (сталь)

Диапазон скоростей

1000 — 9999 м/с

Задержка

от 0 мкс до 168 мкс

Демпфирование

50 ом / 1000 ом (до 25 ом в совмещенном режиме)

Входной импеданс

50 ом / 600 ом

Зондирующий импульс

радиочастотный импульс, амплитудой 200 В,
с регулируемой частотой и числом периодов

Усилитель широкополосный

0.5-15 МГц (-6 дБ)

Диапазон регулировки усиления

110 дБ, с шагом 0.5, 1, 2 или 6 дБ

Детектирование

 радиосигнал

Зоны контроля

две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки

Автоматическая Сигнализация Брака (АСБ)

световая и звуковая

Измерение временных интервалов толщиномером

от 0 до первого сигнала в зоне или между
сигналами в зонах

Дисплей толщиномера

цветной TFT с регулируемой яркостью,
115 х 85 мм; 320 х 240 точек, три настраиваемые цветовые схемы экрана

Память толщиномера

100 настроек для датчиков
250 результатов измерений с А-сканом, 250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений

Интерфейс

USB

Разъемы преобразователей толщиномера

Lemo 000

Аккумуляторы

встроенный литий-полимерный аккумулятор 11 В, 5А/ч

Время работы толщиномера от аккумулятора

не менее 12 часов

Питание

внешний блок питания 220 В AC

Рабочее напряжение питания

15 В DC

Диапазон рабочих температур

от -20 C до +55 C

Размер (В x Ш x Д)

205 мм x 160 мм x 43 мм

Вес

0,87 кг

Гарантия на прибор: 12 месяцев

Комплект поставки ультразвукового толщиномера УДТ-40: по запросу
