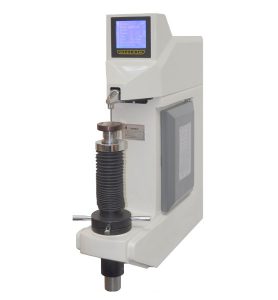

Твердомер ТРБ 5010А

В наличии

Описание

Производитель:	ООО "Точприбор Северо-Запад", г.С.-Петербург
Гарантия:	1 год
Номер реестра СИ:	50397-12 до 09.07.2017г.

Твердомер ТРБ 5010А предназначен для: испытания твердости металлов и сплавов по методу Роквелла и Бринелля, пластмасс, графитов и металлографитов, фанеры, прессованной древесины и других материалов.Прибор оснащен микропроцесорной системой измерения

Особенности

Расстояние от вершины испытательного наконечника до рабочей плоскости регулируемое — от 0 до 240 мм.
Расстояние от оси испытательного наконечника до стенки корпуса, ограничивающей размер испытуемого изделия 145 мм.
Гидравлическая система обеспечивает плавное приложение основной нагрузки в течение 2-8 с.
Цена деления шкалы отсчетного устройства — цифрового электронного блока, при измерении твердости по методу Роквелла равна 0,1 единиц твердости, что соответствует перемещению наконечника на 0,0002 мм.
Цена деления шкалы измерительного микроскопа МПБ для измерения диаметра отпечатка при измерении твердости по методу Бринелля - 0,02 мм. (при использовании объектива ОБ5, с 50 кратным увеличением) и 0,04 мм. при использовании объектива ОБ2, с 25 кратным увеличением).
Питание — 220 В 50 Гц.
Потребляемая мощность прибора не более 50 Вт.
Габаритные размеры:
- длина 490 мм;
- ширина 170 мм;
- высота 780 мм.
Масса прибора — 85 кг.
Сведения о содержании драгоценных материалов:
масса алмаза в каратах указана в паспорте на алмазный наконечник.
Полный средний срок службы прибора не менее 10 лет.
Прибор позволяет справочно оценивать твердость по шкалам Роквелла в диапазоне в соответствие со значениями указанными в таблице 5.

Шкала твердости	Нагрузка, Н	Вид индентора	Диапазон измерения, НR
D	980,7	Алмазный конус	от 40 до 77
E	980,7	Шарик Ø 3,175 мм	от 70 до 100
F	588,4	Шарик Ø 1,588 мм	от 60 до 100
G	1471	Шарик Ø 1,588 мм	от 30 до 94
H	588,4	Шарик Ø 3,175 мм	от 30 до 100
K	1471	Шарик Ø 3,175 мм	от 40 до 100
L	588,4	Шарик Ø 6,35 мм	от 20 до 115
M	980,7	Шарик Ø 6,35 мм	от 20 до 115
P	1471	Шарик Ø 6,35 мм	от 20 до 100
R	588,4	Шарик Ø 12,7 мм	от 20 до 115
S	980,7	Шарик Ø 12,7 мм	от 20 до 100
V	1471	Шарик Ø 12,7 мм	от 20 до 100

Прибор позволяет справочно оценивать твердость по шкалам Бринелля в соответствие со значениями указанными в таблице 6.

Шкала твердости	Нагрузка, Н	Вид индентора	Диапазон измерения, НBW
HBW 5/62,5	612,9	Шарик Ø 5 мм	8 - 50
HBW 10/100	980,7	Шарик Ø 10 мм	3 - 20

Комплектация

Комплектность поставки прибора обеспечивается в объеме, необходимом для его монтажа и сдачи в эксплуатацию в соответствии с рабочей документацией и условиями заказа.
В комплект поставки изделия входят эксплуатационные документы (Руководство по эксплуатации), соответствующие требованиям ГОСТ 2.601.
Комплектность поставки прибора обеспечивается в соответствии таблице 7.

Обозначение документа	Наименование и условное обозначение	Количество	Примечание
ТРБ5010А	Прибор	1 шт.
МПБ	Измерительный микроскоп	1 шт.
Сменные части
СТ1	Плоский стол для испытаний Ø 60	1 шт.
СТ3	Призматический стол для испытаний Ø 39 угол 90°	1 шт.
ГОСТ 9377-81	Наконечник НК Роквелл	1 шт.	В футляре
	Наконечник 1,588	1 шт.
	Наконечник 2,5	1 шт.
Принадлежности
ГОСТ 9031-75	Меры твердости образцовые 2-го разряда МТР-1	1 ком.	В футляре
ГОСТ 9031-75	Меры твердости образцовые 2-го разряда МТБ-1	1 ком.
	Набор ключей	1 шт.
Эксплуатационная документация
	Руководство по эксплуатации на прибор	1 шт.
	Паспорт на меры твердости образцовые	1 шт.
	Паспорт на измерительный микроскоп МПБ	1 шт.
	Свидетельство о поверки	1 шт.

Комплект дополнительной поставки (поставляется по специальному заказу) в соответствии таблице 8.

Обозначение документа	Наименование и условное обозначение	Количество	Примечание
ПФ1	Прижимной фиксатор	1 шт.
СТ2	Плоский стол для испытаний Ø 200	1 шт.
СТ4	Призматический стол для испытаний Ø 58 угол 150°	1 шт.
	Наконечник 5	1 шт.
	Наконечник 3,175	1 шт.
	Наконечник 6,35	1 шт.
	Наконечник 12,7	1 шт.
	Наконечник 10	1 шт.
Запасные части
ГОСТ 3722-81	Шарики (1,588 ± 0,003) мм.	5 шт.
ГОСТ 3722-81	Шарики (2,5 ± 0,003) мм.	5 шт.	В футляре
ГОСТ 3722-81	Шарики (5 ± 0,003) мм.	5 шт.	В футляре
ГОСТ 3722-81	Шарики (3,175 ± 0,003) мм.	5 шт.	В футляре
ГОСТ 3722-81	Шарики (6,35 ± 0,003) мм.	5 шт.	В футляре
ГОСТ 3722-81	Шарики (12,7 ± 0,003) мм.	5 шт.	В футляре
ГОСТ 3722-81	Шарики (10 ± 0,003) мм.	5 шт.	В футляре

Технические характеристики

Диапазон измерений твердости по шкалам Роквелла в соответствие со значениями указанными в таблице 1.

Шкала твердости	Нагрузка, Н	Вид индентора	Диапазон измерения, НR
НRA	588,4	Алмазный конус	от 20 до 88
НRB	980,7	Шарик Ø 1,588 мм	от 20 до 100
НRC	1471	Алмазный конус	от 20 до 70

Твердомер ТРБ 5010А по ГОСТ 23677-79 предназначен для следующих целей:
измерения твердости металлов и сплавов по методу Роквелла в соответствии с ГОСТ 9013-59, пластмасс по ГОСТ 24622-81, графитов и металлографитов, фанеры, прессованной древесины и других материалов;
измерения твердости металлов и сплавов по методу Бринелля по ГОСТ 9012-59.
Работы в цехах и лабораториях машиностроительных и металлургических предприятий, а также в лабораториях научно —исследовательских институтов с температурой окружающего воздуха от +10 до + 35 °С, относительной влажностью от 50 до 80 %.
Диапазон измерения твердости по шкалам Бринелля в соответствие со значениями указанными в таблице 2.

Шкала твердости	Нагрузка, Н	Вид индентора	Диапазон измерения, НBW
HBW 2,5/62,5	612,9	Шарик Ø 2,5 мм	32 – 200
HBW 2,5/187,5	1839	Шарик Ø 2,5 мм	95 – 650

Испытательные нагрузки:

по методу Роквелла:
предварительная — 98,07 Н;
полная — 588,4; 980,7; 1471 Н;
по методу Бринелля — 612,9; 1839 Н.

Пределы допускаемой погрешности испытательных нагрузок:

по методу Роквелла:
предварительная — ± 1 %;
полная — ± 0,5 %;
по методу Бринелля — ± 1 %.

Пределы допускаемой абсолютной погрешности измерения твёрдости по шкалам Роквелла указаны в таблице 3.

Интервалы измерения твёрдости c обозначение шкал Роквелла	Пределы допускаемой абсолютной погрешности измерения твёрдости по шкалам Роквелла, HR, ( ± )
от 20 до 75 HRA	2.0
от 75 до 88 HRA	1.5
от 20 до 80 HRB	3.0
от 80 до 100 HRB	2.0
от 20 до 35 HRC	2.0
от 35 до 55 HRC	1.5
от 55 до 70 HRC	1.0

Пределы допускаемой абсолютной погрешности измерения твёрдости по шкале Бринелля указаны в таблице 4.

Обозначение шкал измерения твёрдости	Интервалы измерения твёрдости по шкале Бринелля, HBW
	40±10	100±50	200±50	300±50	400±50	525±75
	Пределы допускаемой абсолютной погрешности по шкале Бринелля, HBW, ( ± )
HBW 2,5/62,5	2	6	10
HBW 2,5/187,5		6	10	12	18	24
