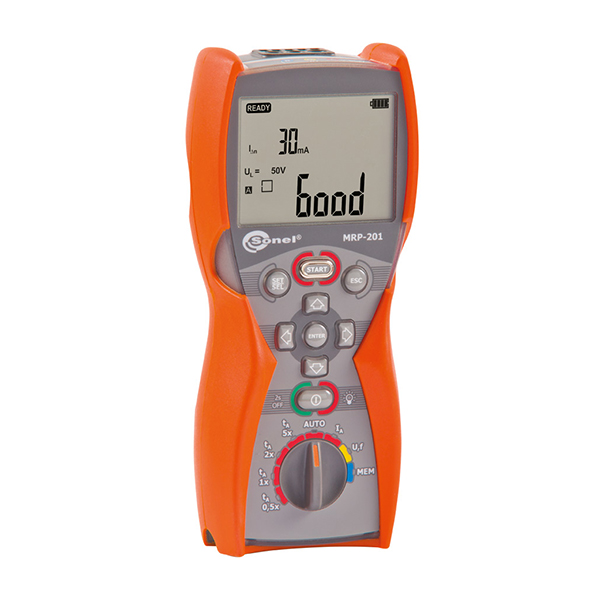

Sonel Измеритель напряжения прикосновения и параметров устройств защитного отключения MRP-201

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:	Sonel, Польша
  Гарантия	3 года
  Номер в реестре СИ	31967-11

  Измеритель MRP-201 предназначен для измерения параметров (ток и время срабатывания) устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока.

  Проводить измерения можно в ручном и автоматическом режиме. Все полученные данные можно сохранить в памяти прибора с последующей передачей данных на компьютер, используя радиоканал (OR-1). Прибор совместим с программами SonelReader и СОНЭЛ Протоколы.

  Технические характеристики MRP-201

  • измерение параметров устройств защитного отключения типа АС, А и В (тока и времени отключения УЗО);
  • создаваемый ток — синусоидальный, однополярный пульсирующий и постоянный;
  • возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°);
  • измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
  • выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для дифференциальных выключателей селективного типа дополнительно 12,5 В;
  • измерение времени отключения УЗО при токах 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току;
  • автоматический режим измерения параметров УЗО;
  • измерение напряжения прикосновения;
  • возможность измерения напряжения прикосновения и сопротивления заземляющего (защитного) устройства без отключения питания и УЗО;
  • память результатов измерений (990 ячеек) и возможность передачи результатов измерений в компьютер.

• Комплектация

  №	Наименование	Количество
  1	Адаптер WS-05 с сетевой вилкой UNI-SCHUKO	1 шт.
  2	Беспроводной интерфейс OR-1 (USB)	1 шт.
  3	Зажим «Крокодил» изолированный жёлтый K02	1 шт.
  4	Зонд острый с разъёмом «банан» голубой	1 шт.
  5	Зонд острый с разъёмом «банан» красный	1 шт.
  6	Крепеж «свободные руки»	1 шт.
  7	Провод измерительный 1,2 м с разъемами «банан» голубой	1 шт.
  8	Провод измерительный 1,2 м с разъемами «банан» желтый	1 шт.
  9	Провод измерительный 1,2 м с разъемами «банан» красный	1 шт.
  10	Ремень для переноски прибора M1	1 шт.
  11	Футляр M6	1 шт.

• Технические характеристики

  «е.м.р.» — единица младшего разряда

  Измерение действующего значения напряжения переменного тока
  Диапазон	Разрешение	Погрешность основная
  0…299,9 В	0,1 В	± (2 %U + 6 е.м.р.)
  300…500 В	1 В	± (2 %U + 2 е.м.р.)

  Диапазон частоты 45…65 Гц

  Измерение частоты
  Диапазон	Разрешение	Погрешность основная
  45,0…65,0 Гц	0,1 Гц	± (0,1% f + 1 е.м.р.)

  Диапазон напряжения: 50…500 В

  Измерение параметров устройств защитного отключения (УЗО)

  • Номинальное напряжение работы Un: 220 В, 230 В, 240 В;
  • Рабочий диапазон напряжений: 180…270 В;
  • Номинальная частота сети fn: 50 Гц, 60 Гц;
  • Рабочий диапазон частоты: 45…65 Гц.
  • Контроль правильности подключения PE проводника с помощью электрода прикосновения.

  Измерение времени отключения tA УЗО
  Тип выключателя	Установка кратности	Диапазон измерения	Разрешение	Основная погрешность
  Общего типа и с малой задержкой	0,5 IΔn	0..300 мс	1 мс	± (2% tA+ 2 е.м.р.)*
  	1 IΔn
  	2 IΔn	0…150 мс
  	5 IΔn	0…40 мс
  Селективный	0,5 IΔn	0..500 мс
  	1 IΔn
  	2 IΔn	0…200 мс
  	5 IΔn	0…150 мс

  * - для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.)

  Измерение сопротивления защитного заземления RE
  Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
  10 мА	0,01 кОм ..5,00 кОм	0,01 кОм	4 мА	0…+10% RE ± 8 е.м.р.
  30 мA	0,01 кОм ..1,66 кОм		12 мА	0…+10% RE ± 5 е.м.р.
  100 мA	1 Ом..500 Ом	1 Ом	40 мA	0…+5% RE ± 5 е.м.р.
  300 мA	1 Ом..166 Ом		120 мA
  500 мA	1 Ом..100 Ом		200 мA
  1000 мA	1 Ом..50 Ом		400 мA

  Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току
  Диапазон	Разрешение	Номинальный ток	Основная погрешность
  0..9,9 В	0,1 В	0,4*IΔn	0..10% UB ± 5 е.м.р.
  10..99,9 В			0..15% UB

  Измерение тока отключения IA для синусоидального дифференциального тока
  Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
  10 мA	3,3..10,0 мA	0,1 мA	0,3 × IΔn..1,0 × IΔn	± 5% IΔn
  30 мA	9,0..30,0 мA
  100 мA	33..100 мA	1 мA
  300 мA	90..300 мA
  500 мA	150..500 мA
  1000 мA	330..1000 мA

  • Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
  • Время протекания тока измерения …………………………. макс. 7510 мс.

  Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6 мA
  Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
  10 мA	1,5..20,0 мA	0,1 мA	0,15 × IΔn..2,0 × IΔn	± 10 % IΔn
  30 мA	4,5..42,0 мA		0,15 × IΔn..1,4 × IΔn	±10 % IΔn
  100 мA	15..140 мA	1 мA
  300 мA	45..420 мA

  • Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
  • Время протекания тока измерения ............................................. макс. 14710 мс.

  Измерение тока отключения УЗО ( IA) для постоянного дифференциального тока
  Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
  10 мA	4,0..20,0 мA	0,1 мA	0,2 × IΔn..2,0 × IΔn	± 10 % IΔn
  30 мA	6..60 мA	1 мA
  100 мA	20..200 мA
  300 мA	60..600 мA

  • Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки;
  • Время протекания тока измерения ............................... макс. 4500 мс

  Дополнительные технические характеристики
  Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
  Категория безопасности	IV 300 В (III 600V) согласно PN-EN 61010-1
  Степень защиты корпуса согласно PN-EN 60529	IP67
  Питание измерителя	щелочные батарейки 4x1,5 В AA или аккумуляторы NiMH тип АА 4 шт.
  Температура хранения	-20…+70°C
  Температура рабочая	-10…+50°C
  Количество измерений (для аккумуляторов)	>6000 (2 измерения / минуту)
  Память результатов измерения	990 ячеек, 10000 результатов
  Интерфейс	радиоканал OR-1 (USB
