Шаблон УШС НК TapiRUS в комплекте с чехлом и опорами

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Глубина, мм	0…20
  Погрешность глубины, мм (диапазон от 0 до 10 мм включительно)	±0.1
  Погрешность глубины, мм (диапазон свыше 10 до 20 мм)	±0.5
  Высота, мм	0…6
  Погрешность высоты, мм	±0.1
  Ширина, мм	0…55
  Погрешность ширины, мм (диапазон от 0 до 10 мм включительно)	±0.1
  Погрешность ширины, мм (диапазон свыше 10 до 55 мм)	±0.5
  Зазор, мм (шкала B)	0…4
  Погрешность зазора, мм (шкала B)	±0.25
  Зазор, мм (шкала C)	1…5
  Погрешность зазора, мм (шкала C)	±0.05
  Притупление, мм	0…25
  Погрешность притупления, мм	±0.5
  Средняя наработка на отказ, циклов, не менее	55 000
  Средний срок службы, не менее	1 года

• Описание

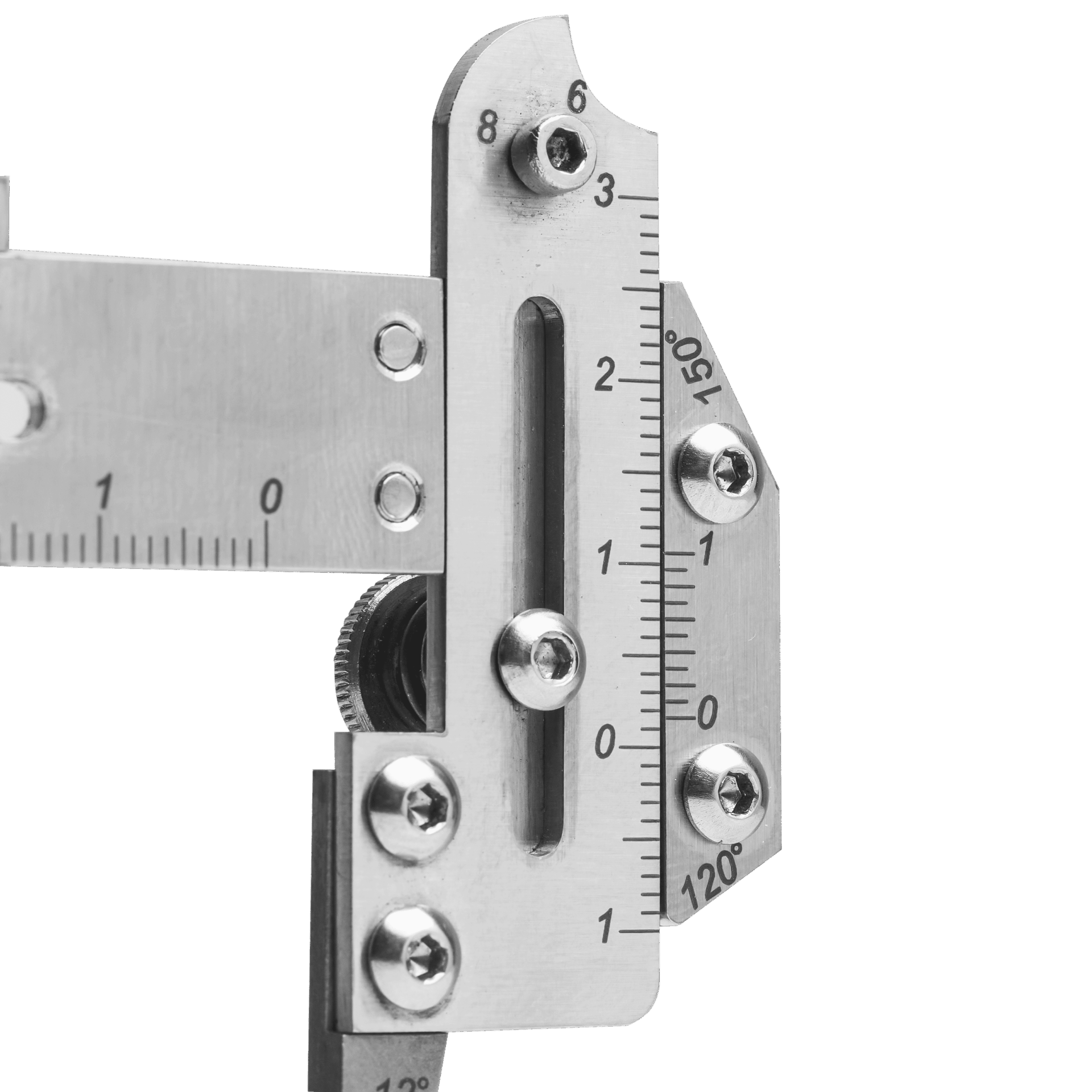

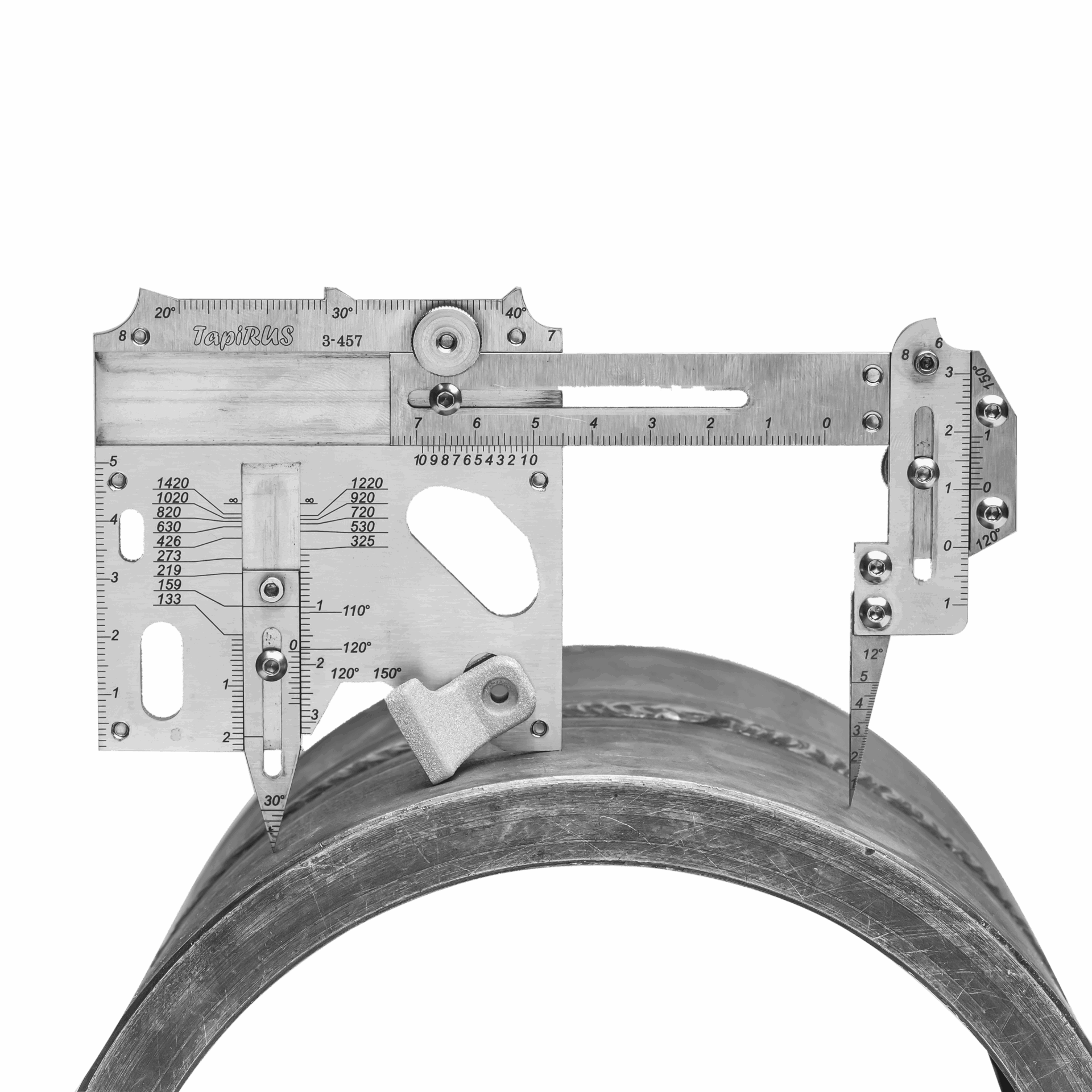

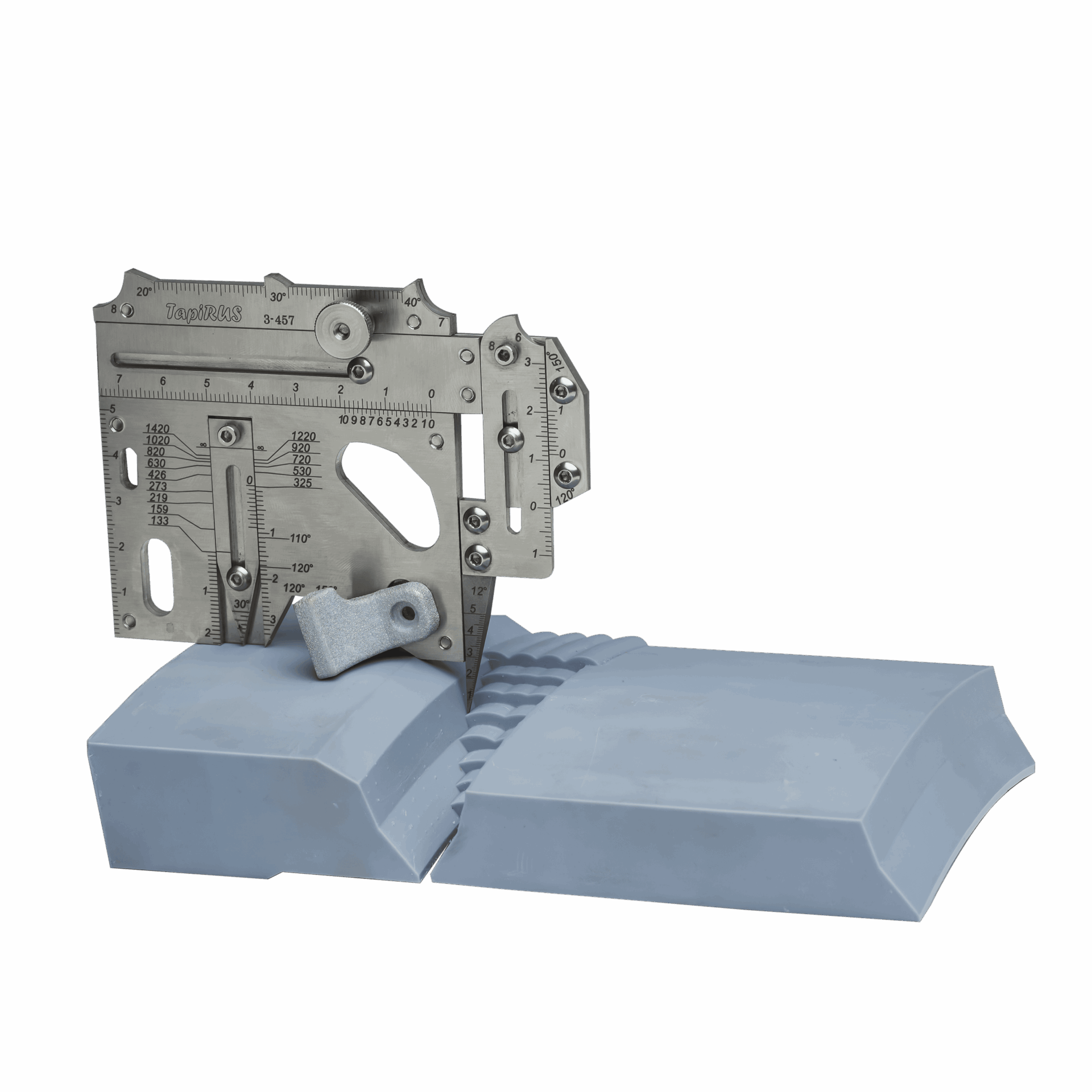

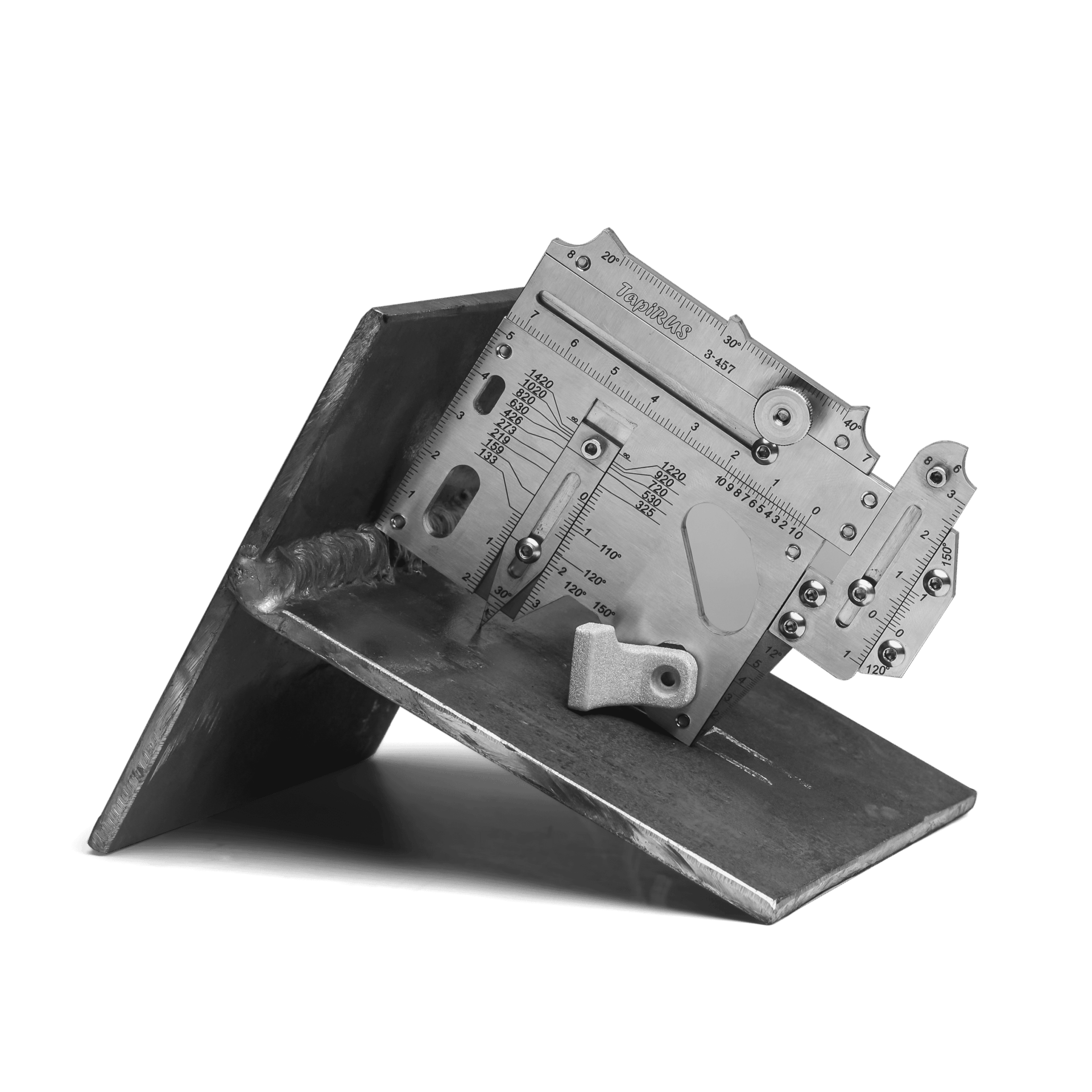

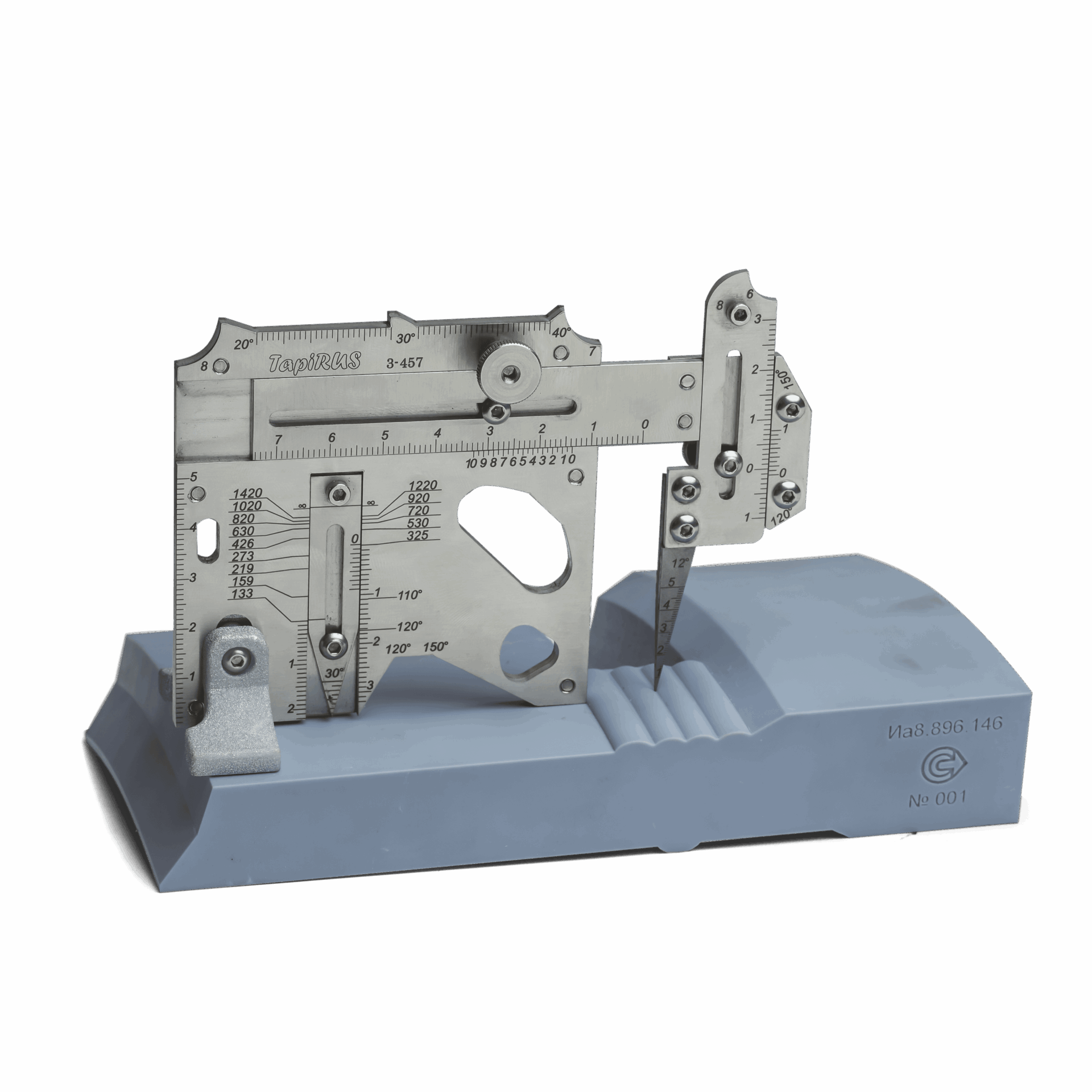

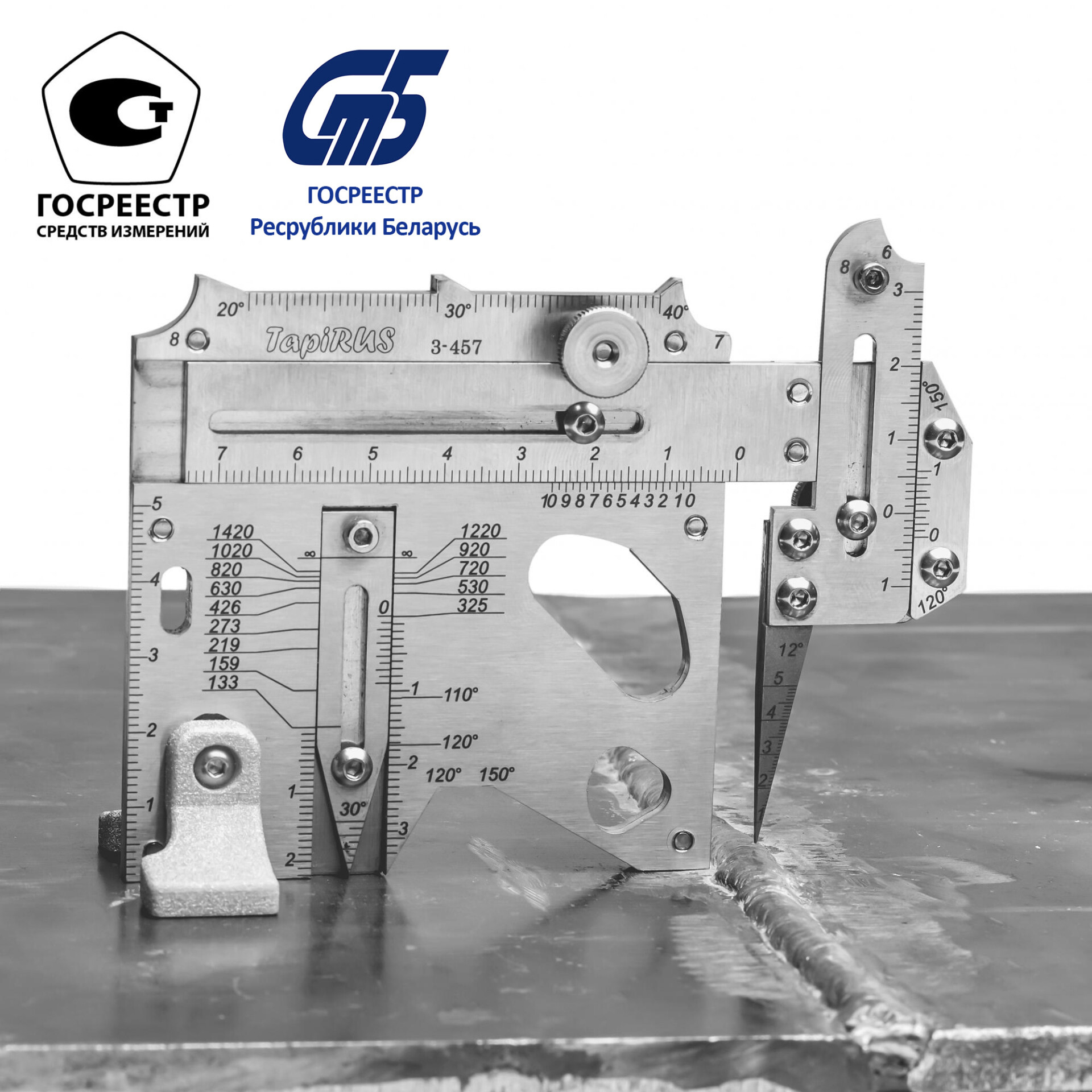

  Средство измерений внесено в ГРСИ. УШС НК TapiRus разработан для замены многочисленных шаблонов и приспособлений, используемых при визуальном и измерительном контроле качества сварных соединений. Утвержден в качестве средства измерения геометрических параметров сварных соединений и поверхностных дефектов при проведении ВИК, поставляется с поверкой. Позволяет определять большинство геометрических параметров сварных соединений и поверхностных дефектов: ширину и выпуклость шва, глубину подреза, величину смещения кромок, катет углового шва, угол скоса и зазор. Оснащен опорами для позиционирования шаблона на криволинейной поверхности. Для измерений с погрешностью 0,1 мм на поверхность нанесены шкалы с нониусом. Содержит калибры для оценки плавности перехода от наплавленного к основному металлу, величины катетов, радиусов и углов разделки кромок. Снабжен щупом со сменной измерительной иглой для определения величины зазоров и высот или впадин.

  Разработка, подготовка к производству и изготовление УШС НК TapiRUS проведены исключительно в цифровом формате.

  При производстве УШС НК TapiRUS применяются лазерные и аддитивные технологии:

  • Станки высокоточной лазерной резки в инертном газе;
  • Пятиосевые обрабатывающие ЧПУ-центры;
  • Цветная лазерная гравировка всего изделия в собранном виде;
  • Лазерная стереолитография (SLA) — технология послойного синтеза материала из жидкого фотополимера.

  Калькулятор TapiRUS онлайн. Перейти на сайт калькулятора.

  Универсальный шаблон специалиста визуального и измерительного контроля TapiRUS позволяет выполнить косвенные измерения линейно-угловых параметров сварных соединений. При однократной установке TapiRUS можно определить координаты базовых точек конструкции по взаимно перпендикулярным шкалам W и H.

  Для получения результатов необходимо выбрать в меню тип искомого измерения и следовать инструкции.

  Приложение TapiRUS Ассистент. Скачать на RUSTORE.

  Приложение позволяет определить угол скоса, угол между свариваемыми элементами конструкции, перелом оси или угловое смещение (база 200 мм), выпуклость при сварке разнотолщинных элементов, диаметр трубы, высоту или глубину при установке в поперечном сечении трубы, а также катет углового сварного соединения в случае тупых углов.

  Приложение также содержит сведения о конструкции и основных приемах работы с универсальным шаблоном специалиста НК для выполнения измерений различных параметров сварных соединений.

  В приложении реализована функция определения критериев качества и цифровых значений норм отбраковки при проведении визуального и измерительного контроля в соответствии с требованиями различных нормативных документов.

• Применение

  • Атомная промышленность
  • Энергетическая промышленность
  • Нефтяная и газовая промышленность
  • Трубопрокатные заводы
  • Предприятия метрополитена
  • Оборудование, работающее под давлением
  • Машиностроение
  • Металлоконструкции
  • Железнодорожный транспорт
  • Оборонно-промышленный комплекс
  • Гражданское и военное судостроение
  • Авиационная промышленность
  • Аэрокосмическая отрасль
  • Подъемно-транспортное оборудование
  • Строительство и ЖКХ
  • Тепловая энергетика

• Особенности

  • Выполнение измерений более 40 параметров сварных соединений, замена многочисленных шаблонов и приспособлений
  • Погрешность измерений 0,1 мм
  • Однозначное позиционирование на криволинейной поверхности
  • Калибры для оценки плавности перехода от наплавленного к основному металлу, величины катетов, радиусов и углов разделки кромок
  • Щуп со сменной измерительной иглой для определения величины зазоров и высот или впадин
  • Онлайн-калькулятор, обучающее пособие, эргономичные аксессуары, smart-версия

• Документы

  • Листовка УШС НК TapiRUS
  • Пособие УШС НК TapiRUS
  • Методика УШС НК TapiRUS
  • Презентация УШС НК TapiRUS
  • НИИИН_каталог_2025
  • Тапирус-Госреестр_Беларусь
  • Паспорт TapiRUS
  • Презентация УШС НК TapiRUS

• Видео













• Варианты доставки

  1. Самовывоз

  • Свердловская область, г. Екатеринбург, ул. Щорса 7А, офис 19
  • пн-пт: с 9-00 до 18-00
