Пищевой электромагнитный расходомер Streamlux MagFlow 1300

Name: Пищевой электромагнитный расходомер Streamlux MagFlow 1300
Brand: Streamlux
SKU: 74141
Price: 149000 RUB
Availability: InStock

В наличии

Электромагнитный расходомер Streamlux MagFlow 1300 предназначен для непрерывного измерения расхода пищевых жидкостей и напитков. Прибор выпускается с погрешностью 0,5%, а в специальном исполнении — 0,25%.

Санитарный корпус из нержавеющей стали, разборная конструкция и зажимные соединения упрощают очистку и стерилизацию паром. Номинальный диаметр составляет DN10–DN150, рабочая температура среды — от −40 до +180 °C.

Задать вопрос
Поделиться

Технические характеристики

Погрешность измерений	±0,5 (спецзаказ — 0,25%), 0,5% (спецзаказ — 0,25%)
Диаметр, мм	10 — 150 мм, DN10…DN150
Температура рабочей среды	-40 до +180°С, -40…+180
Давление рабочей среды	до 1,6 МПа, до 4
Материал электродов	Нержавеющая сталь 316L; Титановый сплав; Монель (никелевый сплав); Хастеллой
Внутреннее покрытие (футеровка)	FEP; PTFE (фторопласт)
Присоединение	Резьба молочная; Зажимное соединение (clamp); Фланец; Сварка
Электропроводность	>5 (>20 для деминерализованной воды)
Степень защиты оболочки	IP65 (Моноблок или выносной); IP67 (Моноблок); IP68 (Выносной преобразователь)
Питание	Переменное 85-240В; Постоянное 20…36В; Автономное Литиевая батарея
Выходные сигналы	0,001…1000 (настраиваемый), 4…20 (HART), RS485 (MODBUS, PROFIBUS)
Реестр СИ РФ	92963-24
Реестр СИ Казахстана	KZ.02.03.024322-2025
Материал корпуса	Нержавеющая сталь 304L, 316L
Минимальный расход, м3/ч	0,014
Температура окружающей среды, °C	-10…+60
Влажность относительная, %	не более 85
Архив (опция)	Ежечасно; Ежедневно; Ежемесячно

Описание
Электромагнитные расходомеры Streamlux MagFlow 1300 предназначены для непрерывного измерения расхода пищевых жидкостей. Погрешность показаний в базовом исполнении составляет 0,5%, а в исполнении по специальному заказу — 0,25%.

Корпус модели выполнен в санитарном исполнении из нержавеющей стали. Расходомер можно быстро разобрать и установить с помощью зажимного соединения для регулярной очистки трубы. Отсутствие движущихся частей внутри измерительного участка позволяет использовать прибор для учёта однородных вязких жидкостей. Допускается стерилизация паром.

Расходомеры MagFlow 1300 применяются для измерений:
- питьевой воды
- пива
- вина
- ликёров
- молока
- кефира
- ряженки
- мягкого творога
- сливок
- соков
- морсов
- сиропов
- патоки
- мёда

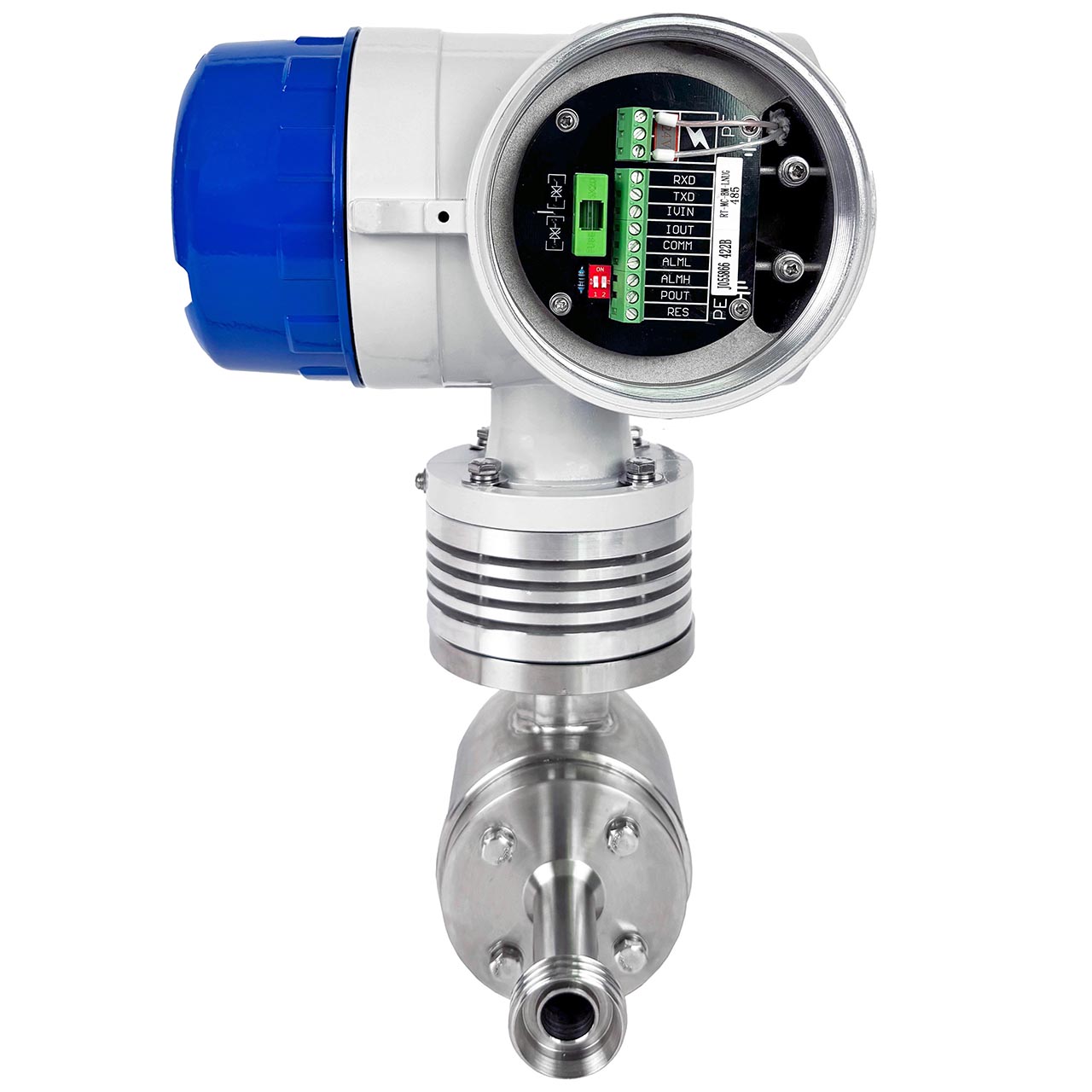

Стандарт фланцевого соединения может быть выбран из DIN, ANSI, JIS и других соответствующих стандартов. Для всех моделей предлагается набор аналоговых и цифровых портов: 4…20 мА, импульсный сигнал, аварийный сигнал, коммуникация по RS-485 и Modbus (HART). Доступны исполнения с питанием от сети и автономным питанием от литиевой батареи.

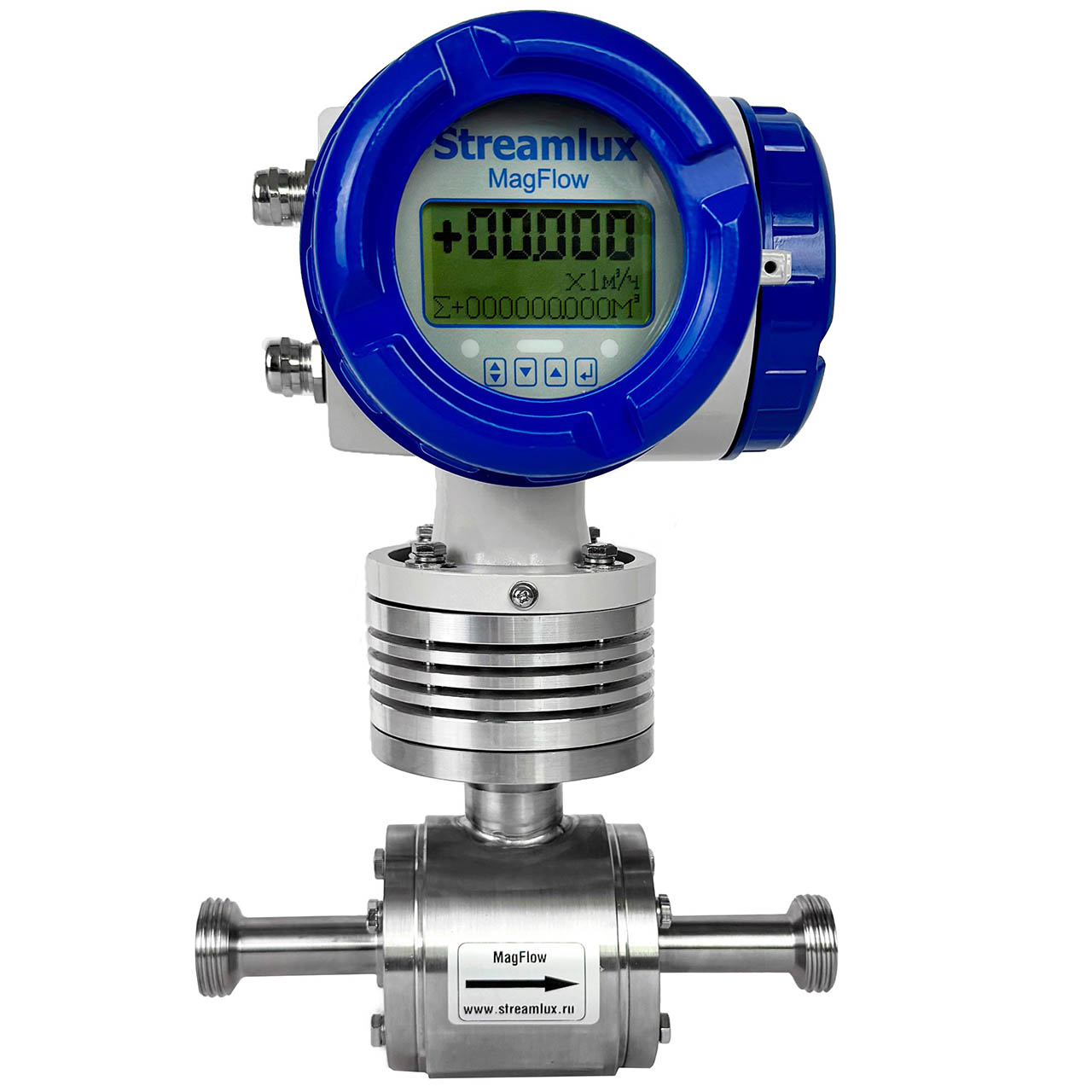

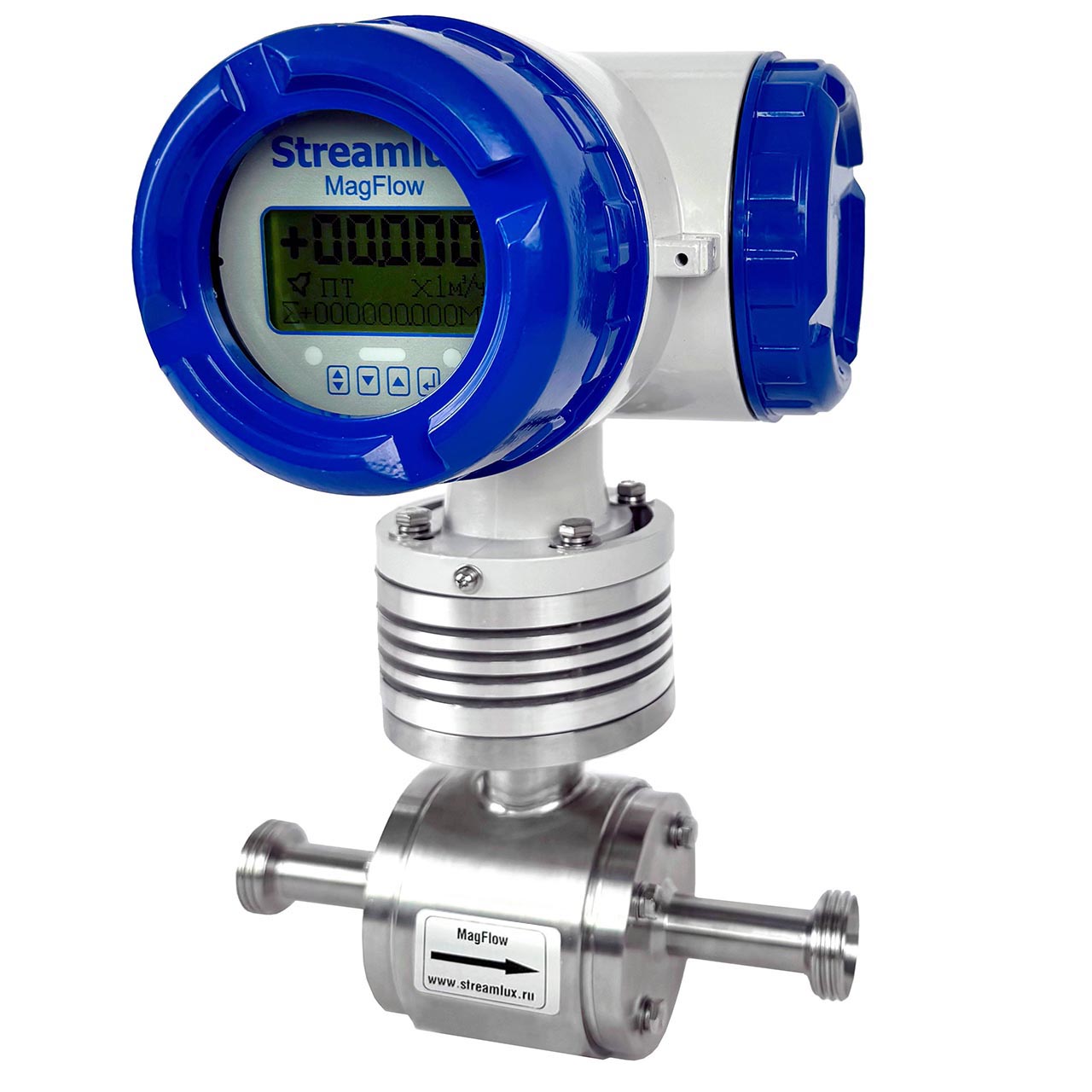

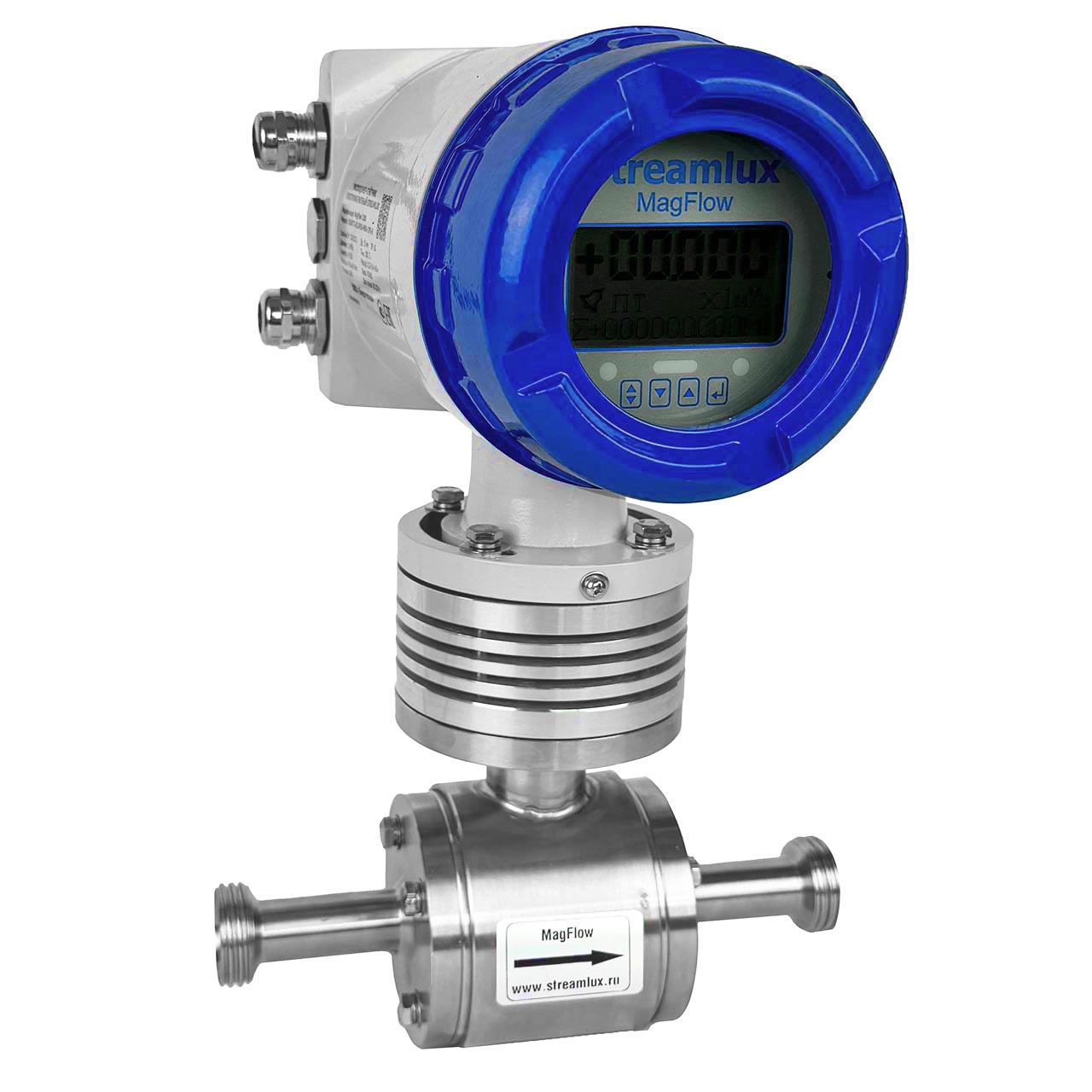

Расходомеры MagFlow 1300 могут быть подключены к линии с помощью молочной резьбы или муфты. Молочная муфта является разъёмным соединением, которое позволяет промывать линию и уменьшает количество мест, подверженных застою продукта.

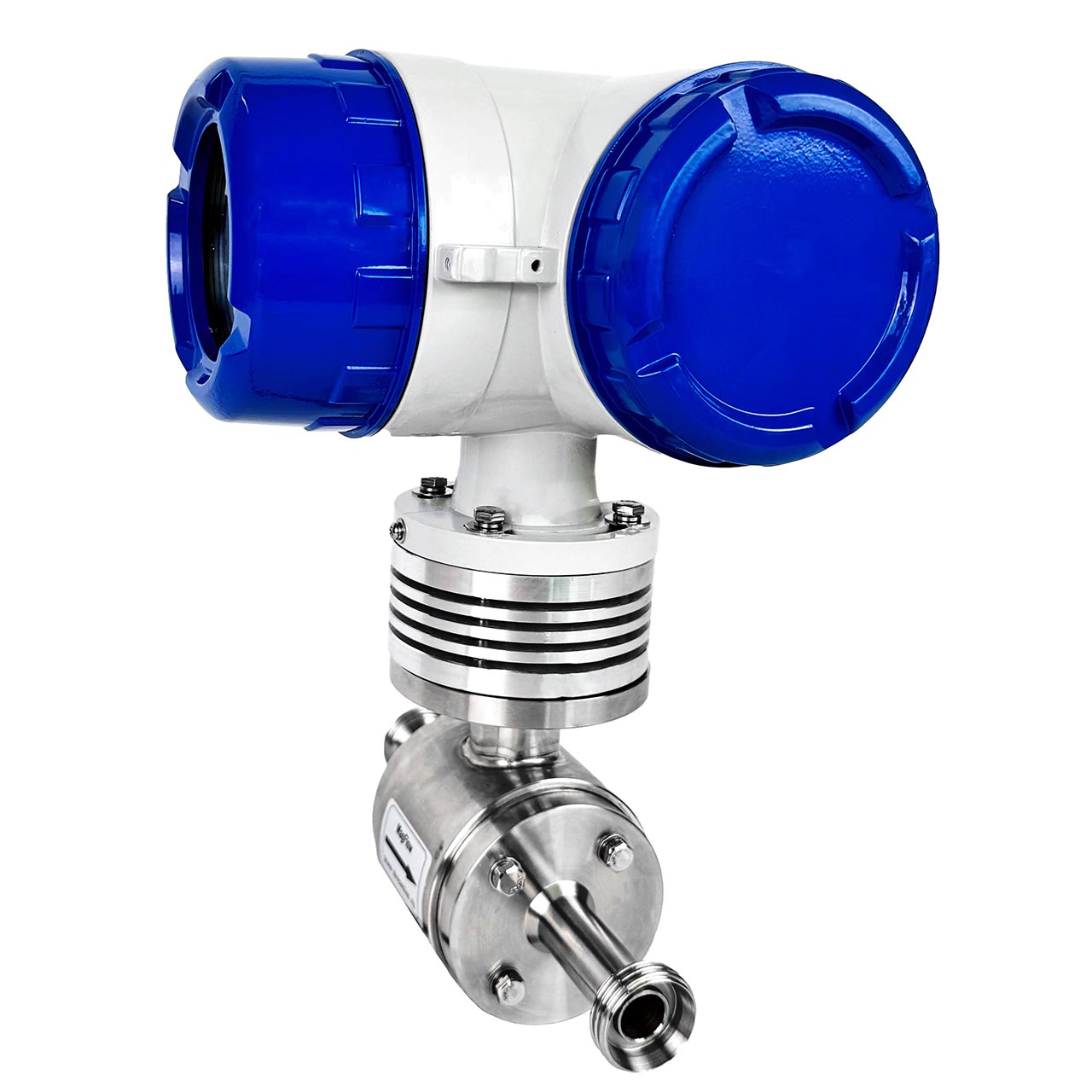

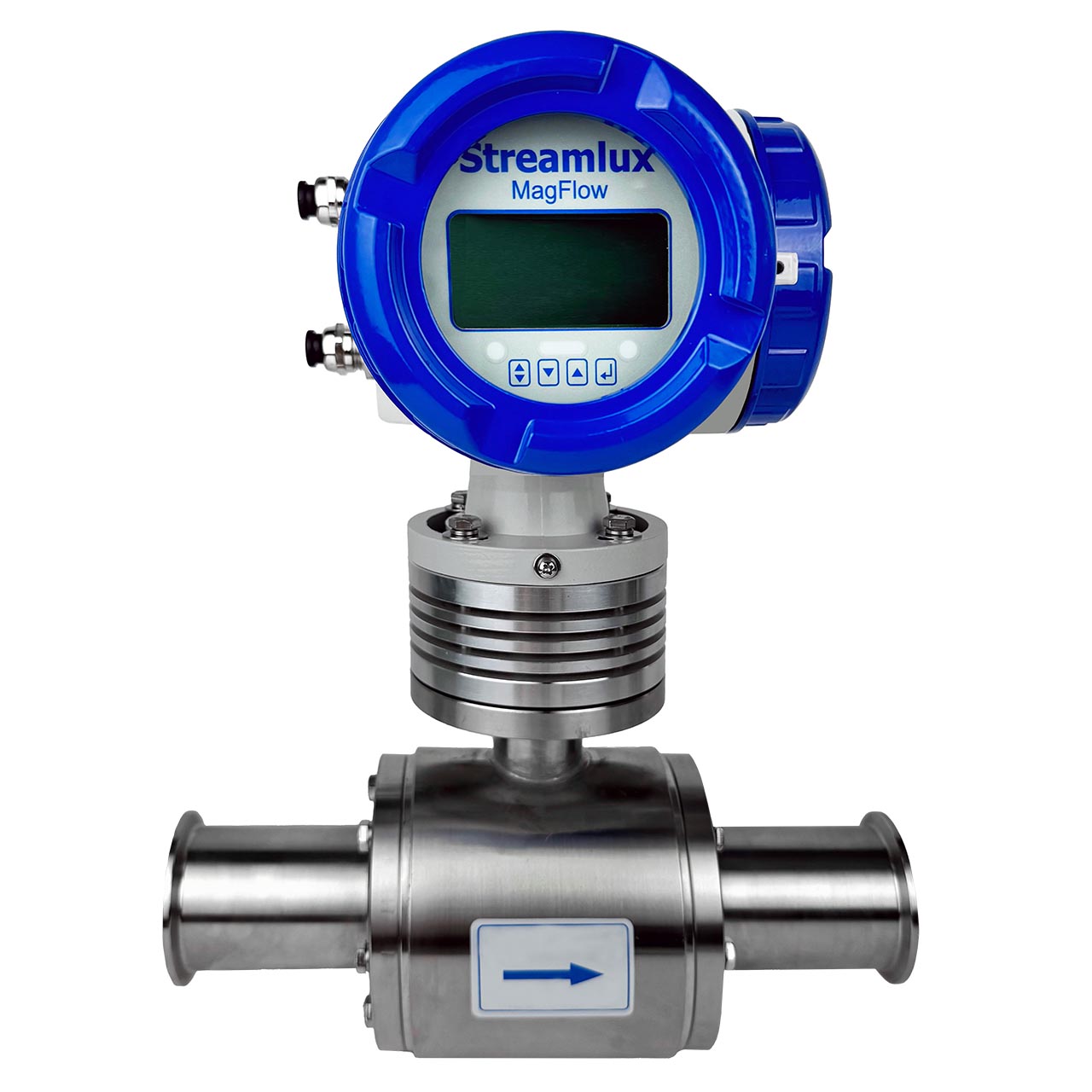

Зажимное соединение (clamp) состоит из двух штуцеров, соединённых штифтом, хомута и уплотнения. Такая конструкция позволяет быстро подключать расходомер к линии и демонтировать его для очистки.

Принцип работы. Принцип измерения электромагнитных расходомеров серии MagFlow 1300 основан на законе Фарадея и явлении электромагнитной индукции. В проводнике, движущемся в однородном магнитном поле, наводится электродвижущая сила, пропорциональная индукции магнитного поля, длине проводника и скорости его движения.

Если жидкость проводит ток, её перемещение поперёк линий магнитного поля приводит к возникновению электродвижущей силы, пропорциональной скорости потока. Электромагниты устанавливаются так, чтобы линии магнитного потока были перпендикулярны направлению движения жидкости, а пара электродов фиксирует наведённую электродвижущую силу.
Комплектация
Базовая комплектация расходомера MagFlow 1300 включает набор опций для измерения расхода воды и стоков в напорных трубопроводах.
- Материал электродов: нержавеющая сталь AISI 316; опционально — титановый сплав, монель, карбид вольфрама.
- Футеровка: PTFE; опционально — хлоропрен или полиуретан.
- Тип присоединения: молочная резьба; опционально — фланцы или зажимное соединение (clamp).
- Давление: 1,6 МПа; опционально — 2,5 или 4,0 МПа.
- Степень защиты корпуса: IP65; опционально — IP67 или IP68.
- Конструкция: моноблок; опционально — выносной преобразователь.
- Источник питания: 85…240 В AC; опционально — 12…36 В DC или литиевая батарея.
- Выходные сигналы: 4…20 мА, импульсный сигнал, RS485 (MODBUS); опционально — HART и PROFIBUS.
