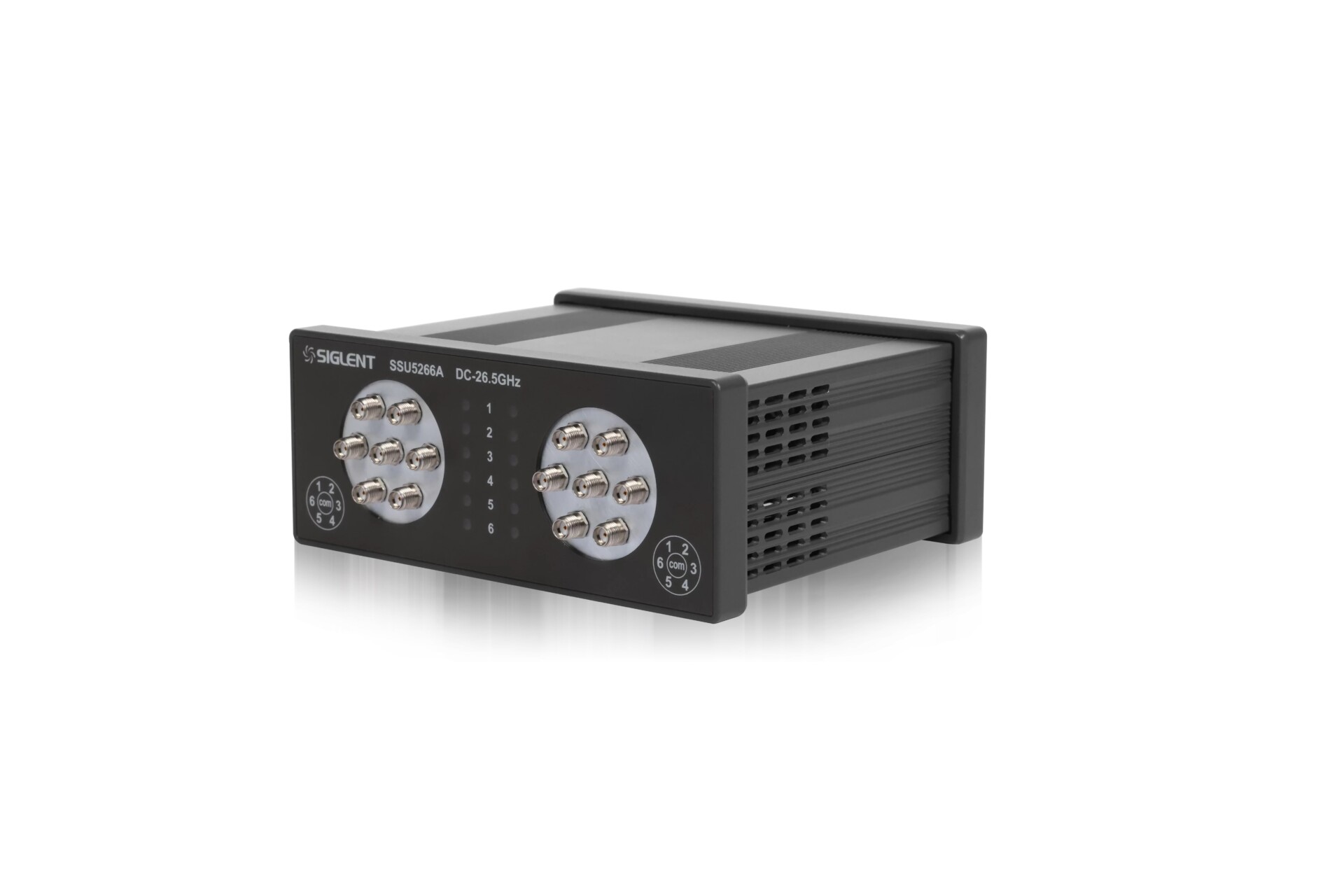

Переключатель ВЧ сигналов механический SSU5266A

В наличии

786 220 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон частот	0–26500000000
  Тип разъема	SMA (мама/f)
  Импеданс	50
  Интерфейс передачи данных	USB
  Время переключения	≤ 15 мс
  Число тестовых портов	12 (COM1, COM2 / 2х 6 трактов (PORT 1-12))
  Управляющее напряжение	12В
  Управляющий ток (макс.)	1,25A
  Ресурс	5М (переключений)

• Описание

  Модификация механического переключателя ВЧ сигналов SSU5000A-серии. По принципу действия относится к микроволновым коммутаторам с использованием эффекта электромагнитной индукции и переключением механическими контактами.

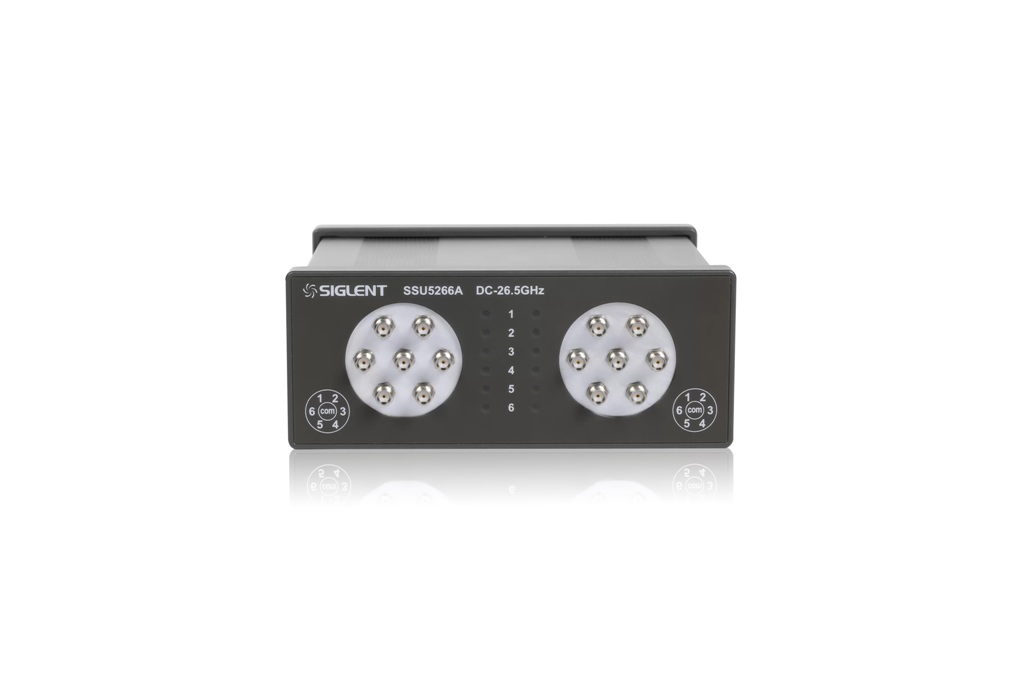

  Имеет два однополюсных шестипозиционных механических переключателя SP6T (COM 1, COM2) с коннекторами SMA, позволяя обеспечить установку одного из 6-и положений механической коммутации в виде соединения контактов в каждой группе (Port 1…6/ Port 7…12).

  Переключатель поддерживает управление сигналами уровня TTL. Переключатель SSU5266A используется для управления потоком ВЧ электроэнергии сигналов с частотой до 26,5 ГГц в электронных схемах.

  Переключатель позволяет в рабочем диапазоне частот создать систему коммутации для анализаторов цепей в измерительных тестах, может использоваться в многоканальной и многопортовой тестовой среде различной конфигурации.

• Документы

  • SSU5000A datasheet
  • Руководство по эксплуатации: серия SSU5000A
