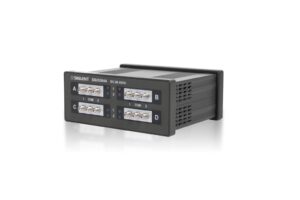

Переключатель ВЧ сигналов механический SSU5264A

В наличии

375 250 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон частот	0–26500000000
  Тип разъема	SMA (мама/f)
  Импеданс	50
  Интерфейс передачи данных	USB
  Время переключения	≤ 20 мс
  Число тестовых портов	8 (COM1, СOM2, COM3, COM4 / 4х 2 тракта (PORT 1-8))
  Управляющее напряжение	12В
  Управляющий ток (макс.)	1,25A
  Ресурс	5М (переключений)

• Описание

  Модификация механического переключателя ВЧ сигналов SSU5000A-серии. По принципу действия относится к микроволновым коммутаторам с использованием эффекта электромагнитной индукции и переключением механическими контактами.

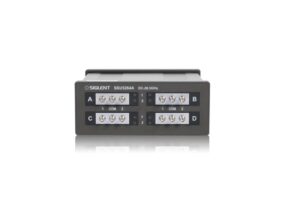

  Имеет три однополюсных двухпозиционных механических переключателя SPDT (COM 1 -4) с коннекторами SMA, позволяя обеспечить установку одного из двух состояний механического реле – соединиться с одним контактом, либо с другим (Port 1/2, Port 3/4, Port 5/6, Port 7/8).

  Переключатель поддерживает управлением сигналами уровня TTL. Переключатель SSU5264A используется для управления потоком ВЧ электроэнергии сигналов с частотой до 26,5 ГГц в электронных схемах.

  Переключатель позволяет в рабочем диапазоне частот создать систему коммутации для анализаторов цепей в измерительных тестах, может использоваться в многоканальной и многопортовой тестовой среде различной конфигурации.

• Документы

  • SSU5000A datasheet
  • Руководство по эксплуатации: серия SSU5000A

• Комплектация

  • Переключатель ВЧ сигналов механический SSU5264A — 1 шт.
  • Шнур питания — 1 шт.
  • Кабель USB — 1 шт.
  • РЭ на английском языке — 1 шт.
