Объект-микрометр ОМ-3 для микроскопа без поверки (0,01/0,05/0,1)

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Модификация	ОМ-3
  Шкала	0.01, 0.1, 0.05
  Длина основной шкалы, мм	1.0000±0.0005, 10.000±0.005, 1.0000±0.001
  Цена деления, мм	0.01, 0.1, 0.5
  Количество делений в шкале, шт.	100
  Расстояние между серединами соседних штрихов любых 10 делений шкалы, мм	0.01±0.005, 0.1±0.05
  Пределы допускаемой абсолютной погрешности, мм	±0.0001, ±0.001, ±0.0005
  Ширина штрихов шкалы, мм, не более	0.02±0.005, 0.2±0.05, 0.02±0.01
  Длина штрихов шкалы, мкм, не менее и не более	9.5±0.1 и 29.2±0.1, 10±0.1 и 39.2±0.1
  Допуск параллельности поверхности с измерительной шкалой меры и её основания, мм, не более	±0.005
  Прямолинейность штрихов. Отклонение, мм, не более	0.02
  Доверительные границы абсолютной погрешности измерений длины при доверительной вероятности	0.99
  Средний срок службы, лет, не менее	10
  Температура окружающей среды, °С	+15…+35
  Верхнее значение относительной влажности при 25 °С, %	80

• Описание

  Основные сведения об объект-микрометре проходящего света ОМ-3.

  Изготовитель: «Восток-7».

  Состояние: новое изделие.

  Поверка отсутствует — изделие не внесено в государственный реестр. По заказу возможна калибровка в аккредитованной лаборатории с оформлением свидетельства.

  Назначение средства измерений. Объект-микрометры ОМ-3 предназначены для измерений длины при передаче единицы длины средствам измерений, а также для настройки и юстировки измерительных приборов. Объект-микрометры используются в проходящем и отражённом свете.

  Сфера применения: измерительные микроскопы, проекторы, определение цены деления окуляр-микрометров, окулярных шкал и сеток.

  Объект-микрометры могут использоваться для измерения линейных размеров микрообъектов и выполнения расчётов, основанных на измерении и обработке линейных размеров в поле зрения оптического микроскопа при различных видах исследований, включая тёмное поле, фазовый контраст, люминесценцию и поляризацию.

  В цифровых микроскопах объект-микрометр применяется для калибровки цифровой системы визуализации и документирования микроскопа для последующего автоматического измерения расстояний средствами программного обеспечения. Для этого определяется коэффициент пересчёта размера микрообъекта из условных единиц «Пиксель» в микрометры и другие единицы длины.

  Описание средства измерений. Принцип действия объект-микрометров заключается в хранении и передаче единицы длины.

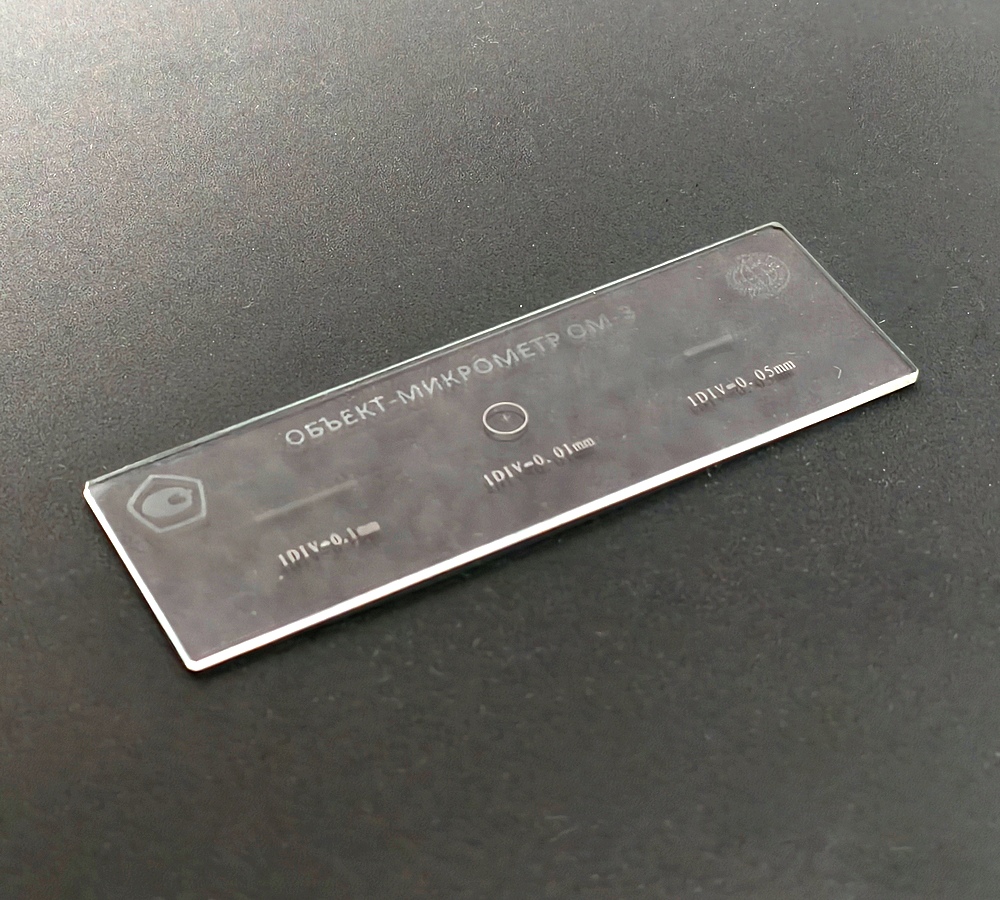

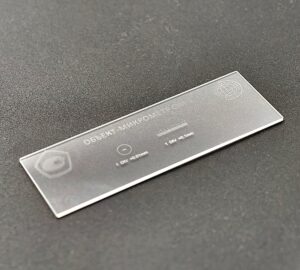

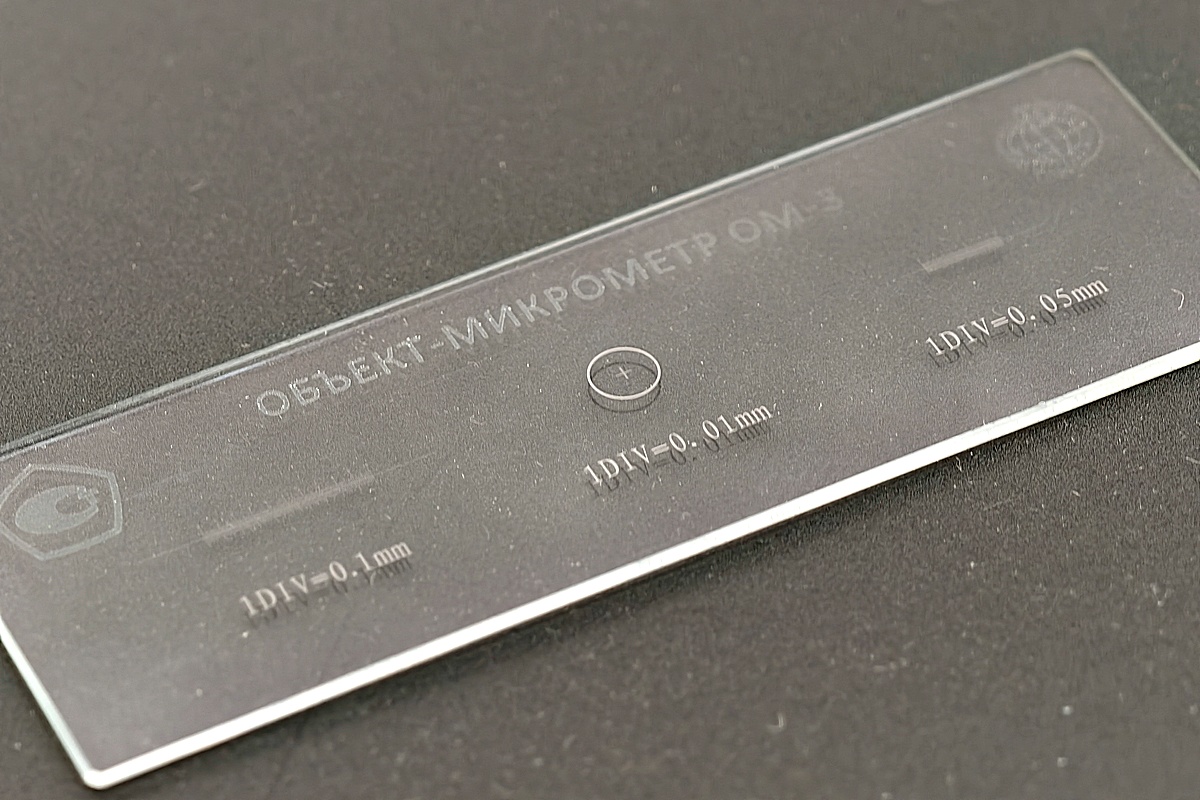

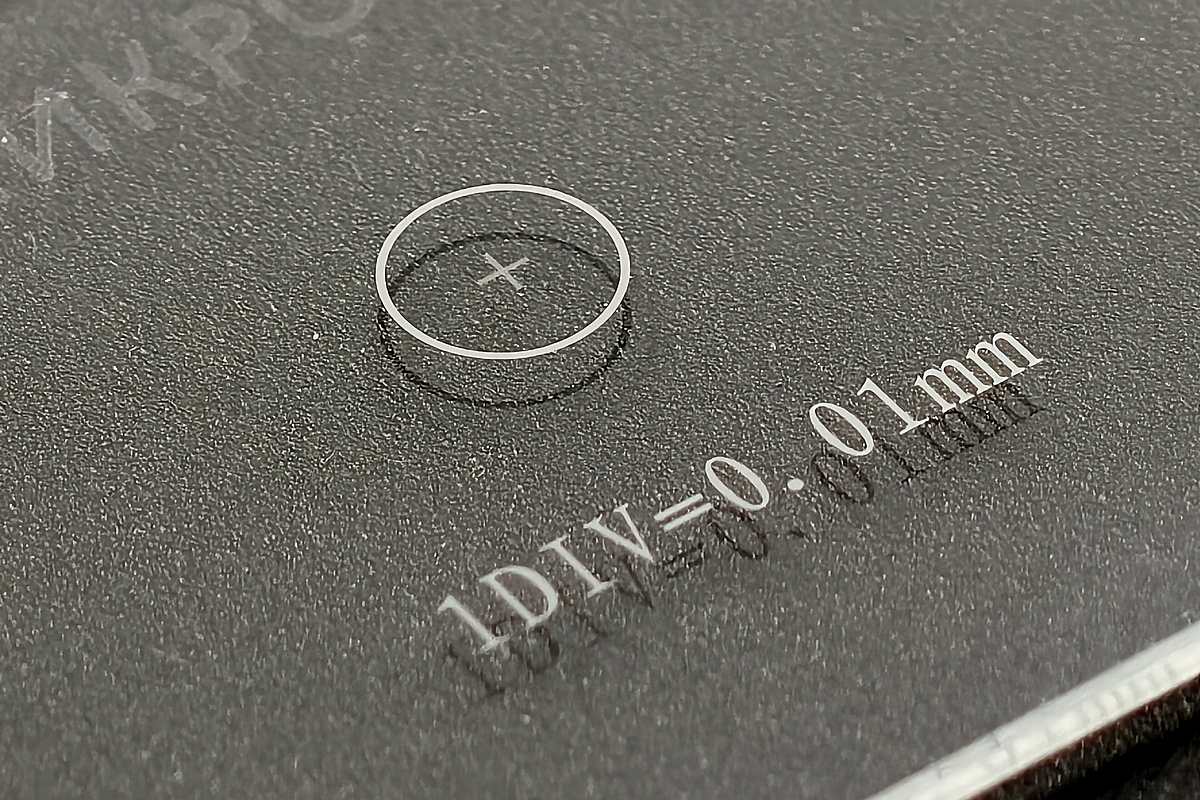

  Объект-микрометр представляет собой плоскопараллельную стеклянную пластину, в центре которой методом фотолитографии нанесены штрихи. Объект-микрометр имеет шкаловые поверхности.

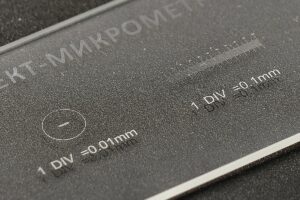

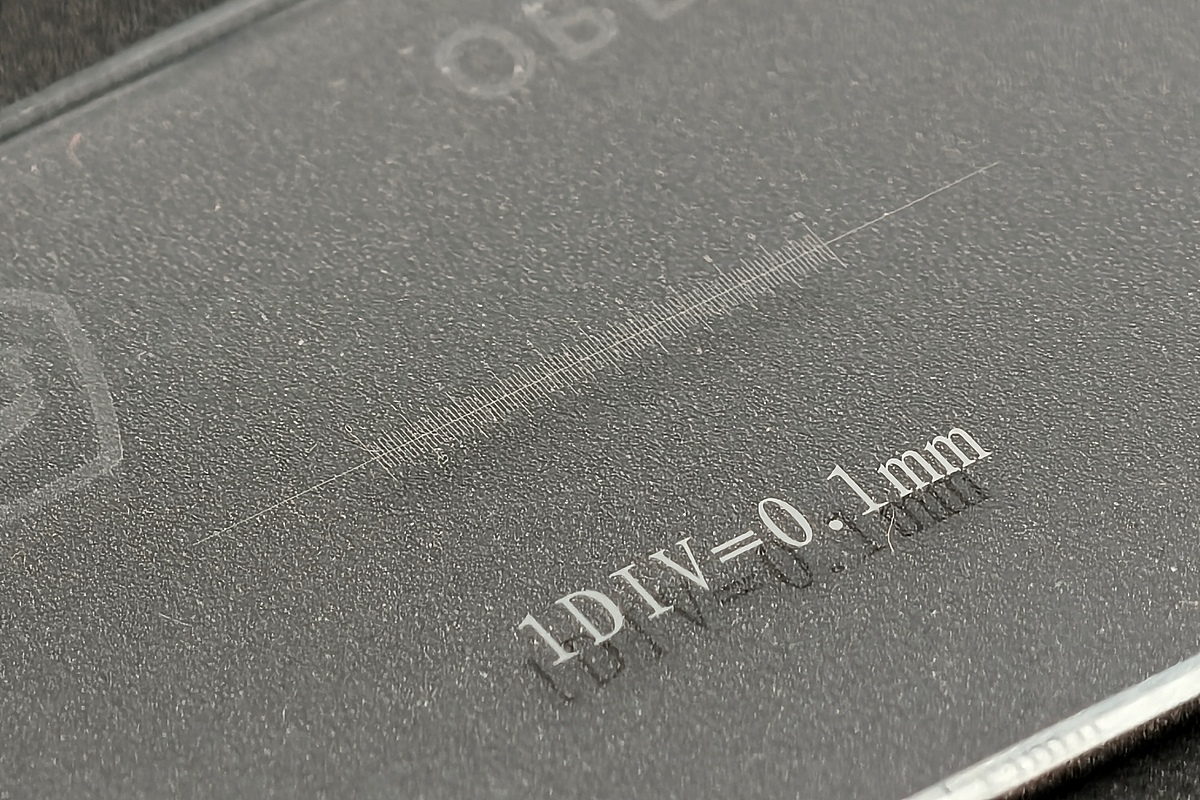

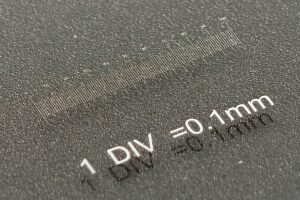

  • Шкала длиной 100 мм разделена на 100 равных частей, цена деления — 0,1 мм.

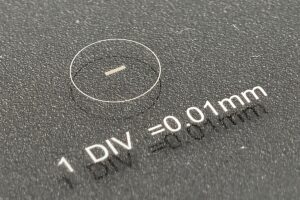

  • Шкала длиной 1 мм разделена на 100 равных частей, цена деления — 0,01 мм.

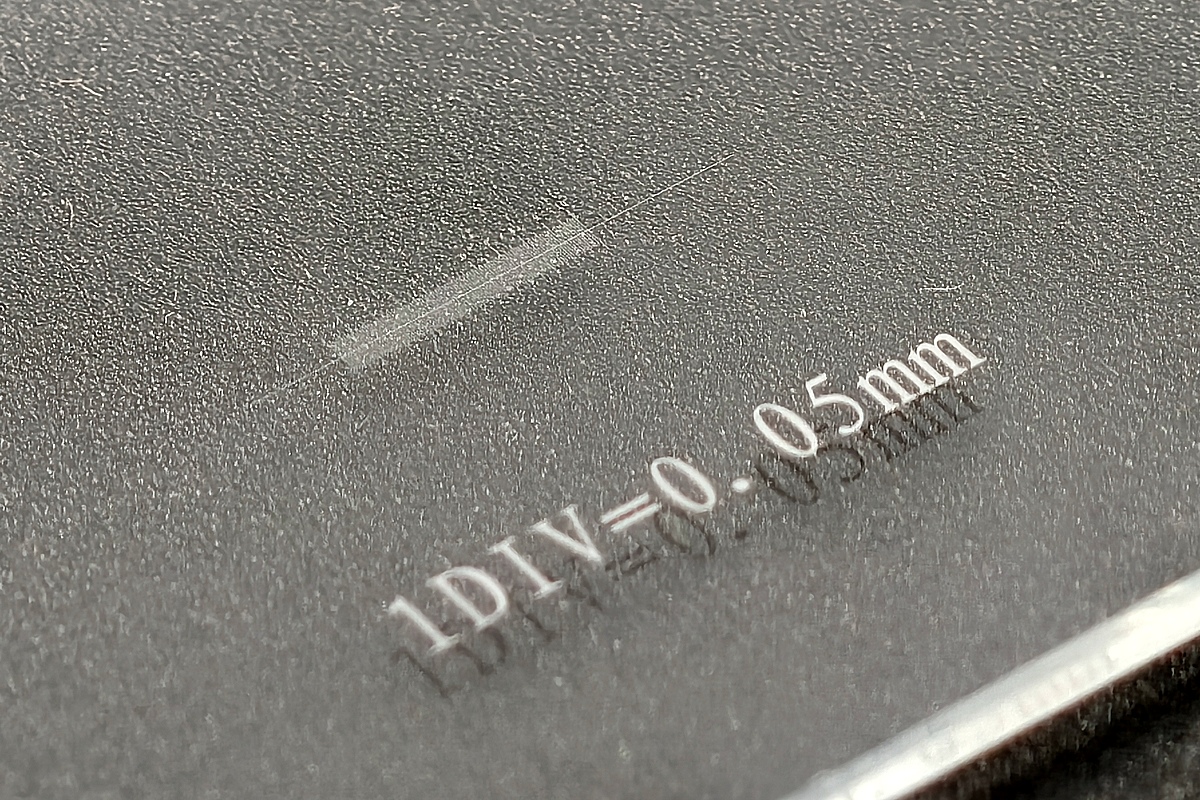

  • Шкала длиной 50 мм разделена на 100 равных частей, цена деления — 0,05 мм.

  Работа с объект-микрометром.

  Перед эксплуатацией рекомендуется протереть объект-микрометр мягкой безворсовой тканью, смоченной этиловым спиртом по ГОСТ 5962-2013. После работы необходимо тщательно протереть ОМ от иммерсионного масла или биологических жидкостей и убрать в штатный футляр.

  Объект-микрометр ОМ-2 для проходящего света применяется для измерений увеличения и линейного поля зрения микроскопов и проекторов, определения цены деления окулярных шкал и сеток, а также для поверки и калибровки микроскопов и проекторов. При использовании совмещают штрихи объект-микрометра с измеряемым объектом.

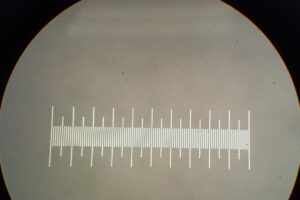

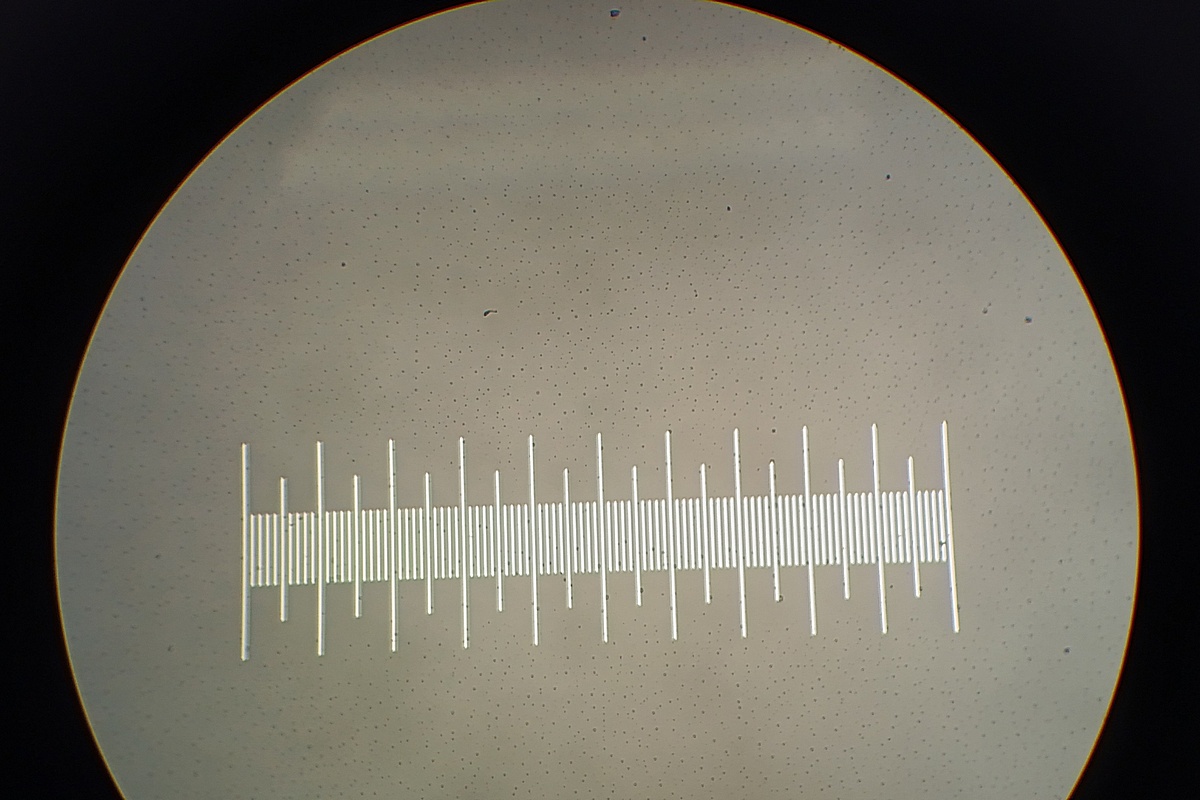

  Цену деления шкалы определяют для каждого сочетания объектива и окуляра. Объект-микрометр помещают на предметный столик микроскопа, получают резкое изображение шкалы и совмещают её изображение с изображением шкалы окуляра.

  • После совмещения шкал подсчитывают число делений объект-микрометра, укладывающихся в выбранное число делений шкалы окуляра.
  • Цена деления окуляр-микрометра определяется по формуле: L = (NS)/n, где L — цена деления окуляр-микрометра, N — число делений объект-микрометра, S — цена одного деления объект-микрометра, n — число делений окуляр-микрометра.

  При использовании цифровой камеры, компьютера и программного обеспечения изображение шкалы выводят на экран, устанавливают фокус и разрешение камеры, получают контрастное изображение и выполняют калибровку системы измерения вычислением коэффициента пересчёта пикселей в микрометры.

  Калибровку необходимо проводить для каждого используемого объектива и каждого разрешения цифровой камеры. При работе с объективами 40х и более рекомендуется учитывать ширину штриха. При работе с объективом 100х необходимо добавить каплю иммерсионного масла на объект-микрометр.

  При определении цены деления рекомендуется использовать максимально большое количество делений шкалы объект-микрометра в поле зрения для снижения погрешности калибровки.

  Объект-микрометр поставляется в штатном пластиковом футляре, защищающем стекло от повреждения при транспортировке и хранении.

• Комплектация

  Наименование	Количество
  Объект-микрометр	1 шт.
  Футляр	1 шт.
  Паспорт размещён для скачивания на сайте изготовителя vostok-7.ru	1 экз.

• Документы

  • ОМ-3 объект-микрометр. Руководство по эксплуатации
  • ГОСТ 7513-75 Объект-микрометр. Технические условия
