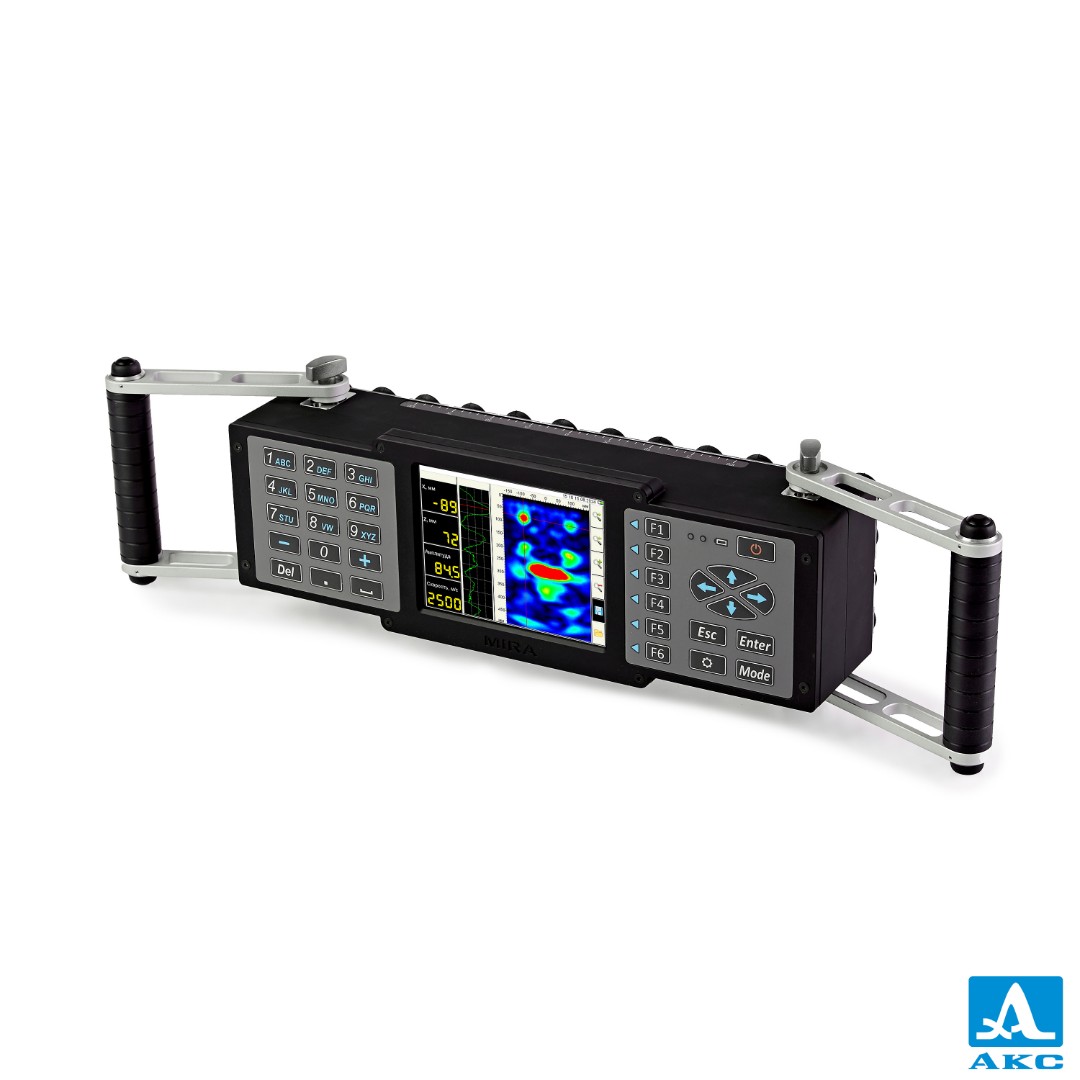

Низкочастотный ультразвуковой томограф АКС А1040 MIRA

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:

  Россия

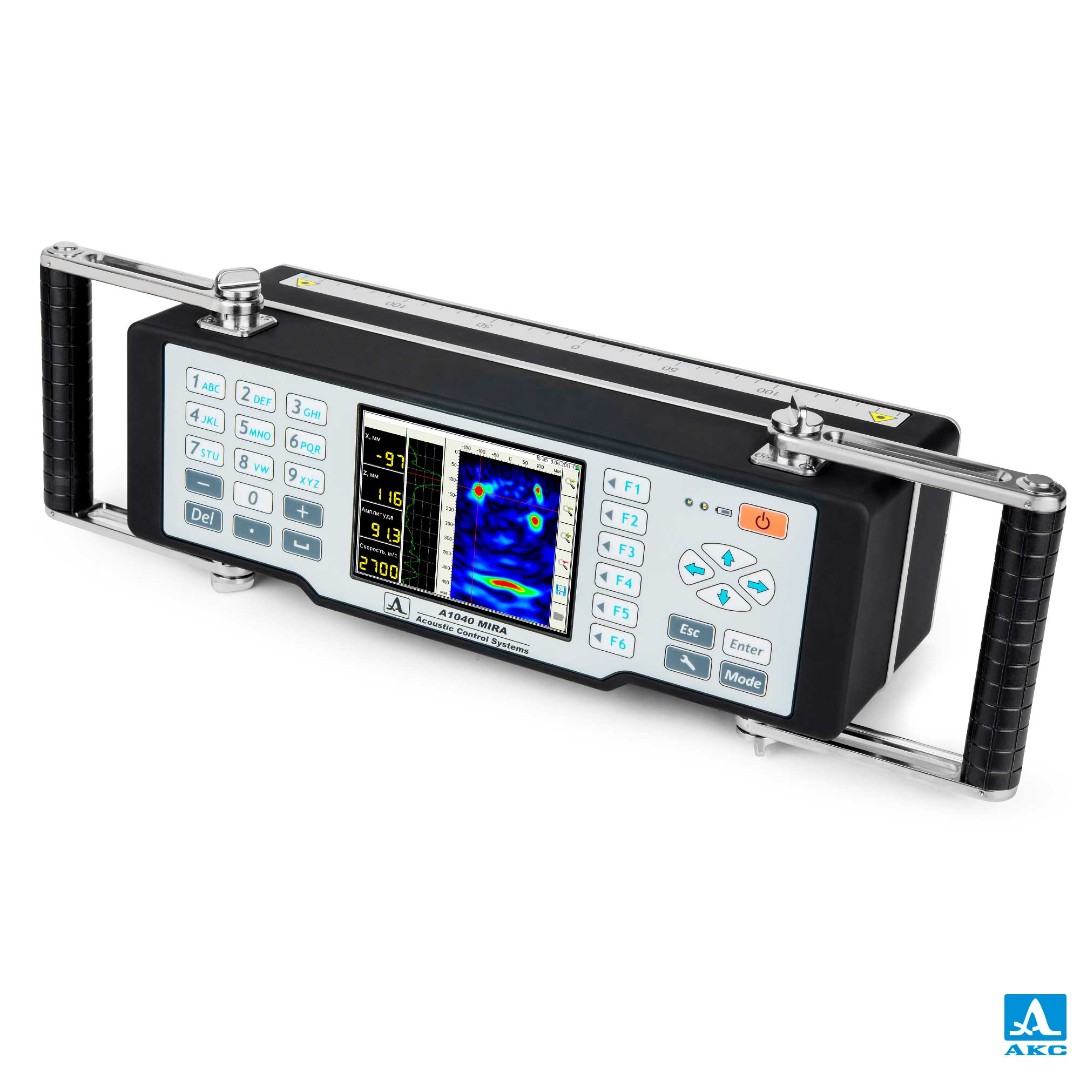

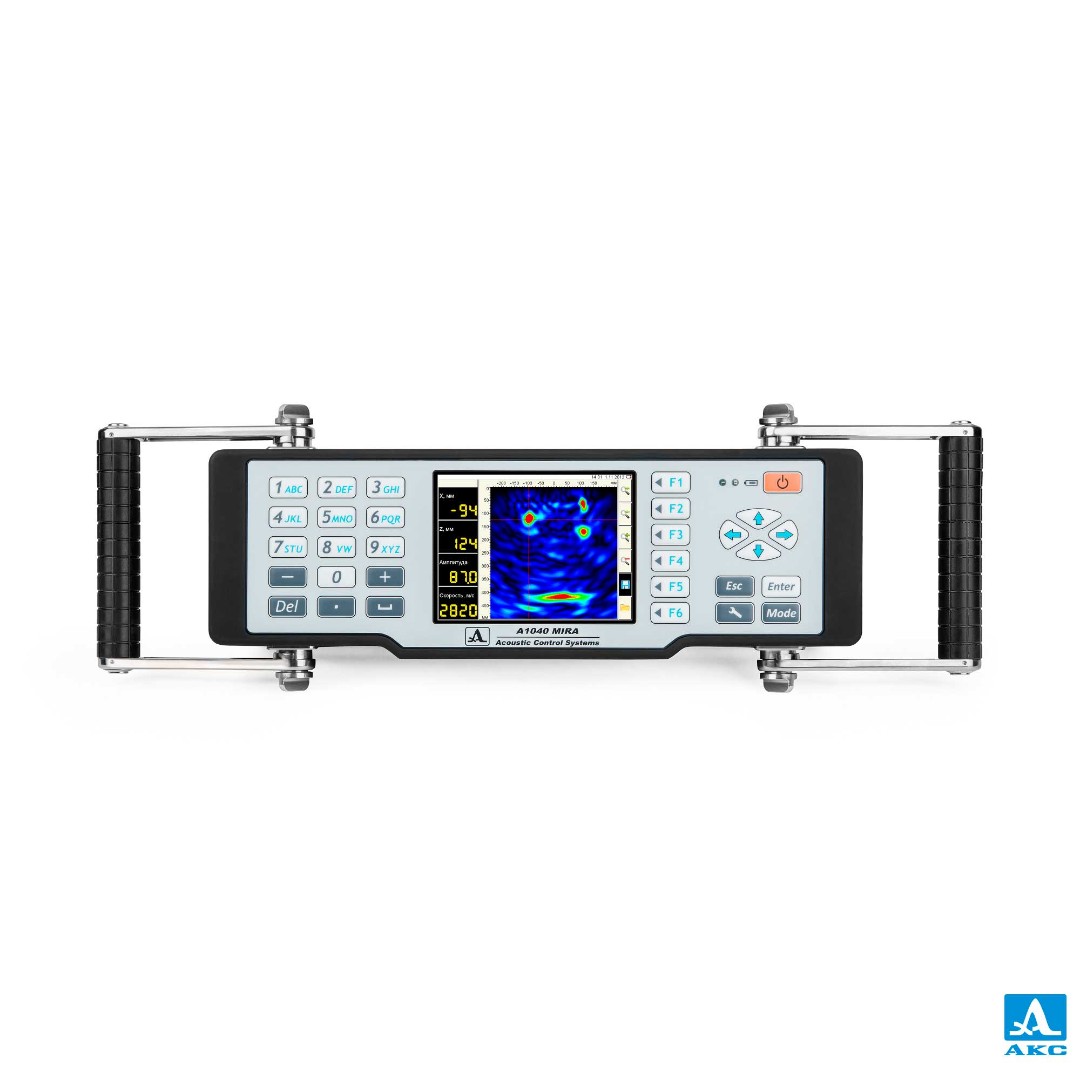

  Ультразвуковой томограф А1040 MIRA предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля.

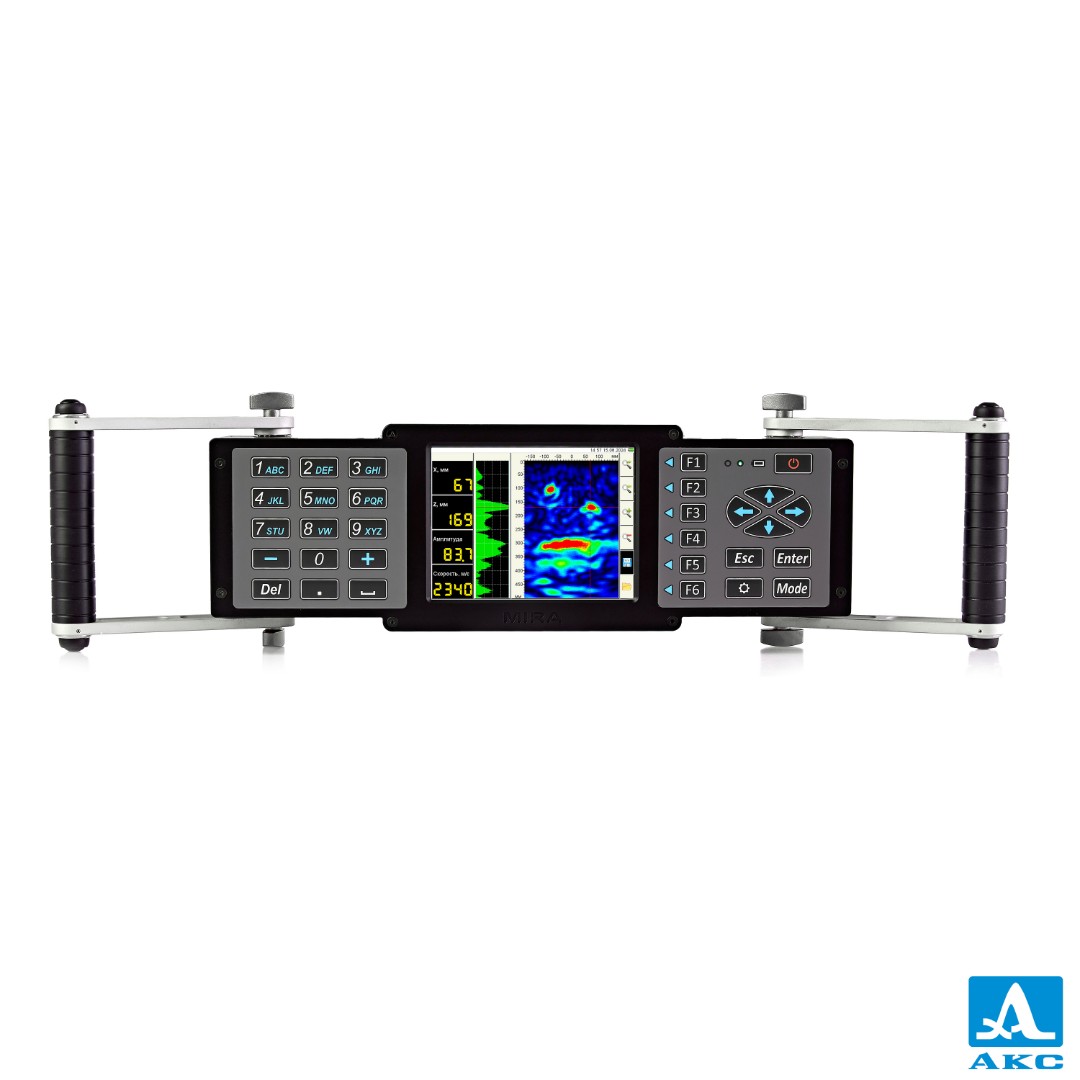

  Низкочастотный ультразвуковой томограф А1040 MIRA - обновленная модернизированная модель томографа А1040М ПОЛИГОН!

  Ультразвуковой томограф А1040 MIRA предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля. Возможен контроль объектов с толщиной до 2,5 метров.

  Преимущества

  • Визуализация внутренней структуры объекта контроля при одностороннем доступе
  • Высокая производительность - реконструкция одной томограммы занимает 3 секунды
  • Простота в использовании
  • Высокая точность измерений и чувствительность прибора к различным отражателям
  • Не требуется подготовка поверхности к контролю
  • Износостойкие наконечники преобразователей

  Особенности

  • Автономная работа с данными без внешнего компьютера
  • Сухой акустический контакт
  • Адаптация антенного устройства к неровностям поверхности конструкции
  • Автоматическое измерение скорости распространения ультразвуковой волны в объекте контроля
  • Трехмерное представление внутреннего строения объекта контроля и B-, C-, D-томограмм любого сечения объекта
  • Возможность использования томографа при ручном контроле, а также в составе автоматизированных установок

  Режимы работы

  A1040 MIRA имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора:

  Режим «ОБЗОР»

  Режим предназначен для оперативного просмотра внутренней структуры конструкции в произвольных местах. На экране отображается В-томограмма на глубину до 2 метров.

  Дополнительно в данном режиме возможно:

  • Автоматическое определение скорости распространения ультразвуковой волны.
  • Измерение координат и уровней образов в томограмме.
  • Измерение толщины конструкции.
  • Просмотр А-Сканов.

  Режим «КАРТА»

  Режим предназначен для формирования массива данных в форме набора В-томограмм объекта контроля (перпендикулярных поверхности) при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Из накопленного 3-х мерного массива данных можно выводить на экран любое изображение В-типа.

  Контроль проводится по схеме пошагового сканирования объекта контроля с объединением данных и реконструкцией объема под всей отсканированной площадью объекта контроля.

  Функция «НАСТРОЙКА»

  Используется для выбора и установки параметров и рабочей конфигурации.

  Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля.

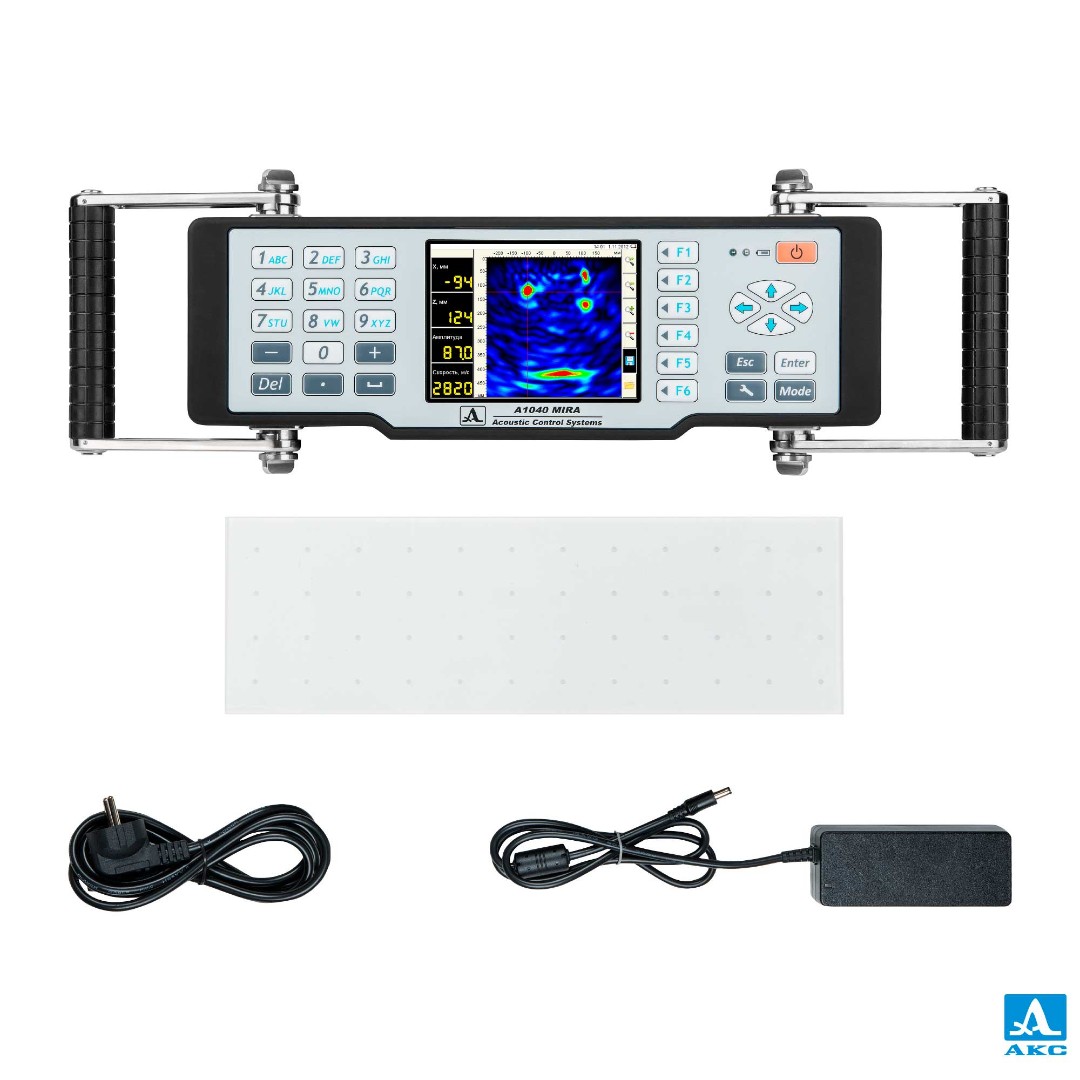

• Комплектация

  • А1040 MIRA - электронный блок ультразвукового томографа
  • Переносной компьютер типа Notebook
  • Сетевой адаптер с кабелем 220 В - 15 В
  • Носитель с документацией и ПО
  • Кабель USB A-Micro B

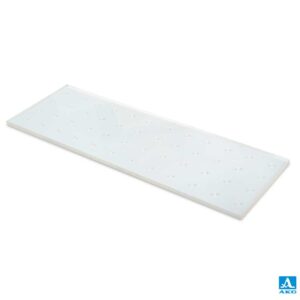

  • Проверочный образец A1040 MIRA

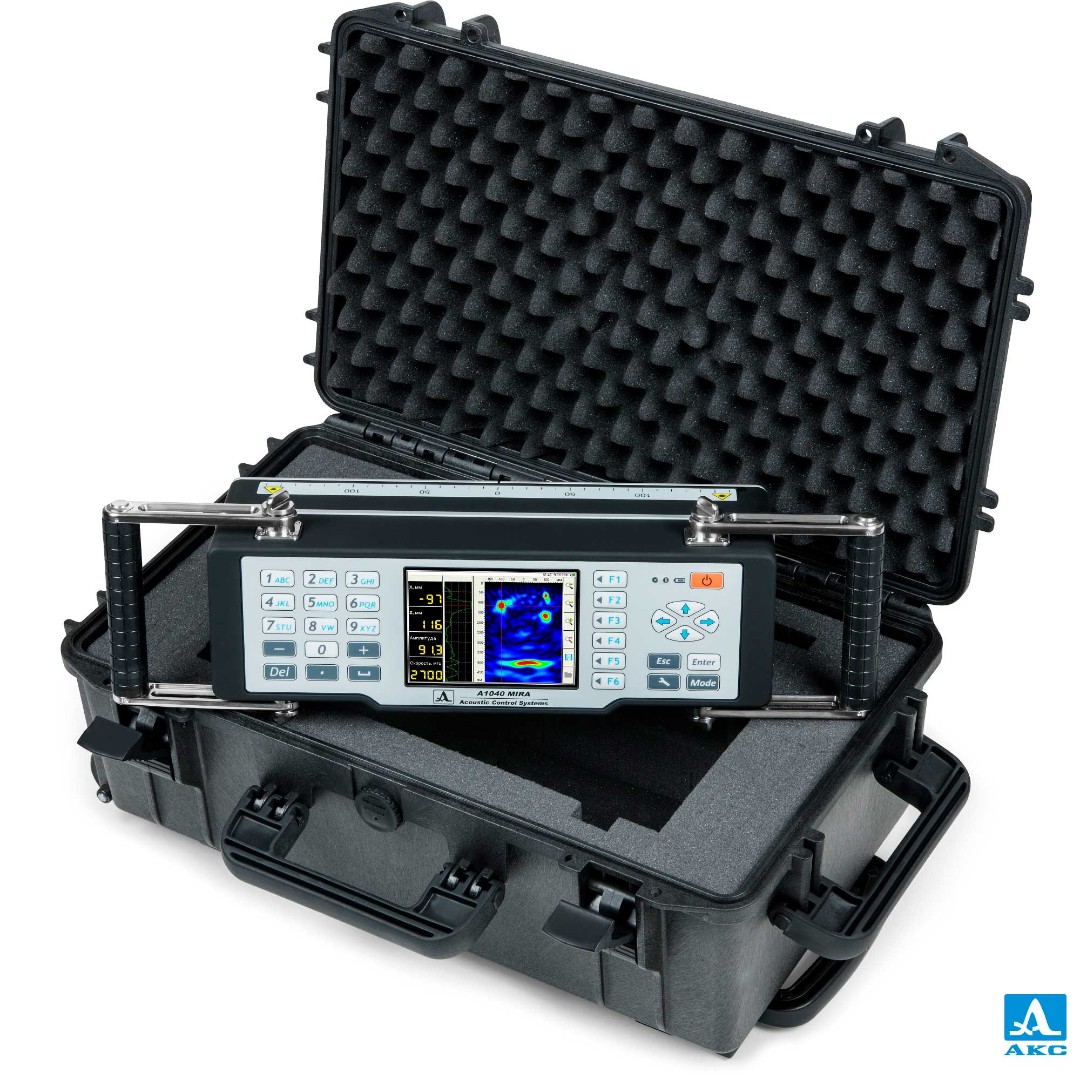

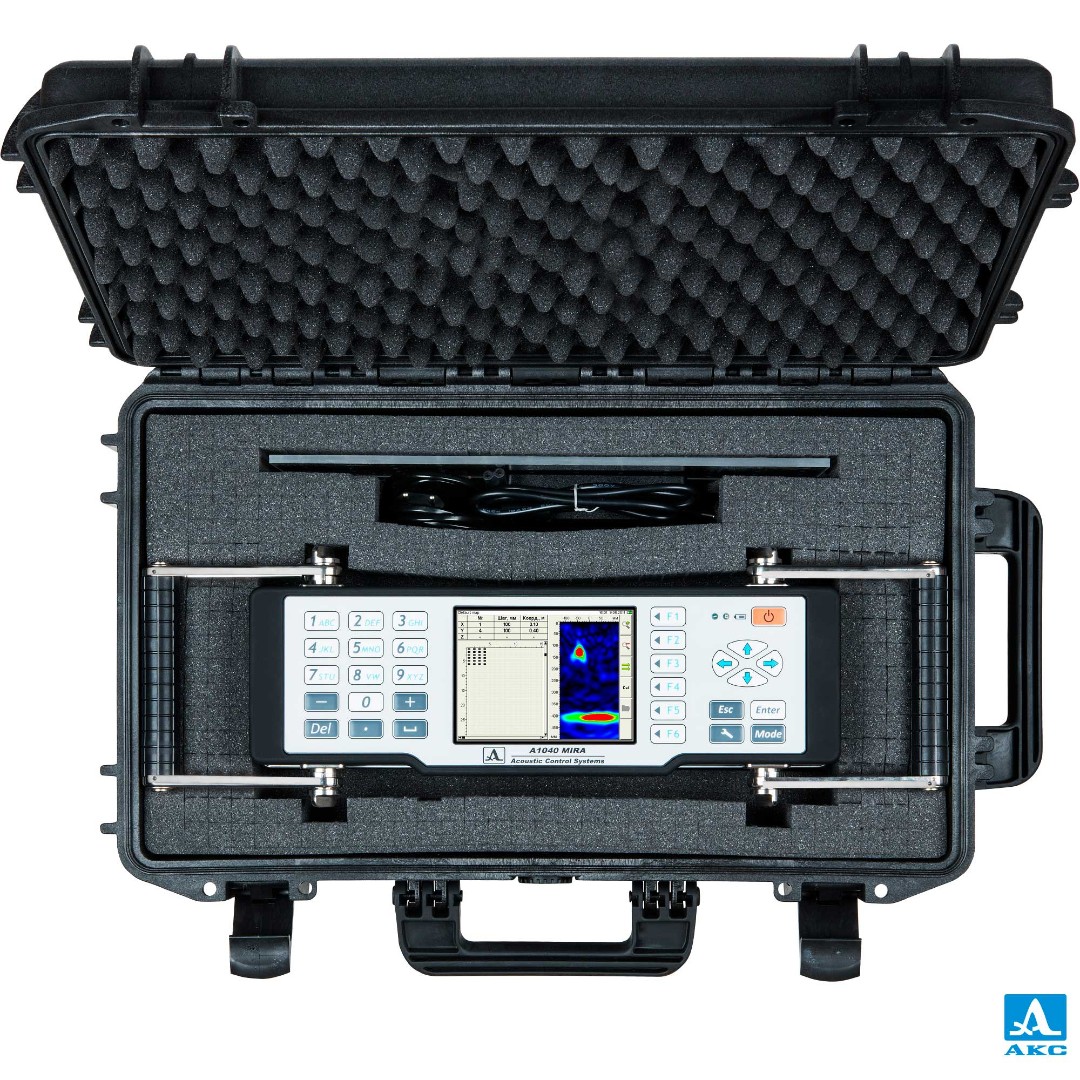

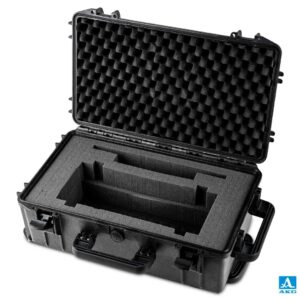

  • Жесткий кейс М40

• Технические характеристики

  Параметр	Значение

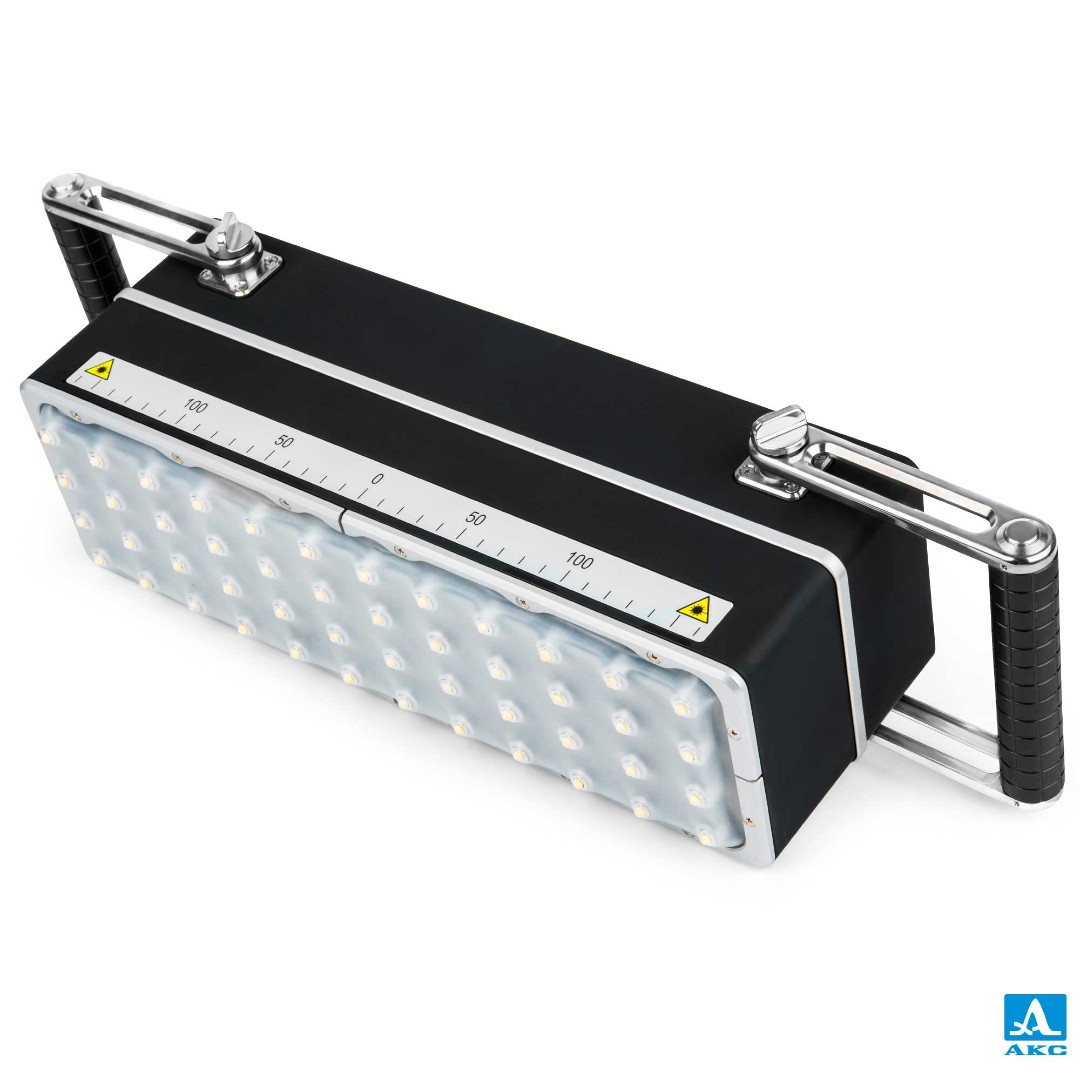

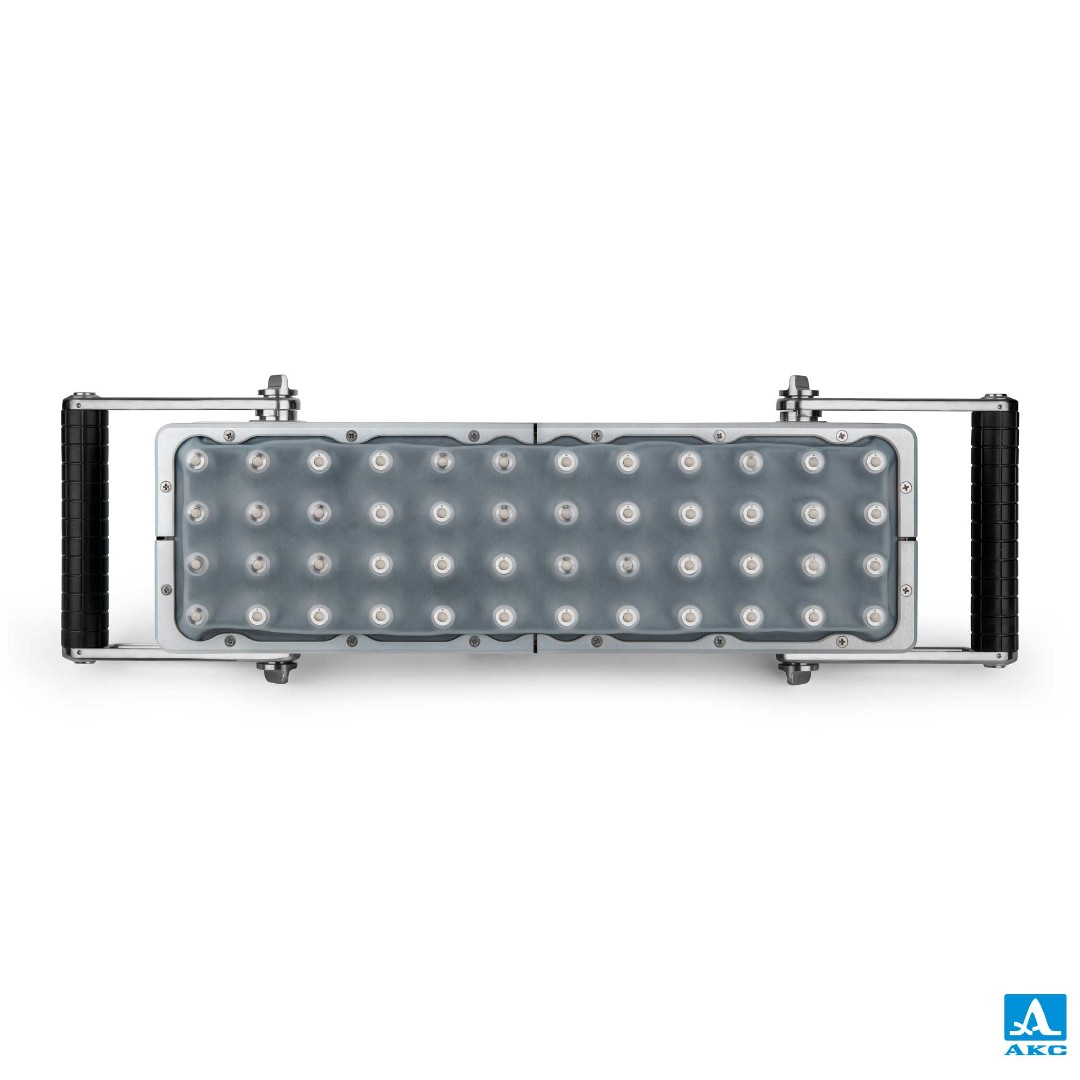

  Поисковое устройство	Встроенная матричная антенная решетка
  Количество преобразователей в матричной антенной решетке	48
  Тип преобразователей, используемых в антенной матричной решетке	Низкочастотные широкополосные поперечных волн с сухим точечным контактом и керамическими износостойкими наконечниками
  Диапазон устанавливаемых скоростей ультразвука, м/с	от 1 000 до 4 000
  Максимальная глубина обзора в бетоне, мм	2500
  Максимальная глубина обзора в железобетоне, мм	800*
  Диапазон измерений толщины, мм	от 50 до 600
  Пределы допускаемой абсолютной погрешности измерений толщины, мм, где Х-измеряемая толщина	±(0,05∙Х+10)
  Диапазон измерений глубины залегания дефекта (воздушный цилиндр диаметром не менее 20 мм, длиной не менее 200 мм), мм	от 50 до 400
  Пределы допускаемой абсолютной погрешности глубины залегания дефекта, мм, где Н-измеряемая глубина	±(0,05∙Н+10)
  Источник питания	аккумулятор
  Номинальное значение напряжения аккумулятора, В	11,2
  Продолжительность непрерывной работы от полностью заряженного аккумулятора, ч, не менее	5
  Габаритные размеры, мм, не более:
  без ручек	375х120х133
  с горизонтальным расположением ручек	490х170х150
  с вертикальным расположением ручек	375х170х210
  Масса электронного блока прибора с ручками и встроенным аккумулятором, кг, не более	4,5
  Средний срок службы, лет, не менее	5
  Условия эксплуатации
  температура воздуха, °С	от минус 10 до плюс 50
  относительная влажность при температуре плюс 35°С, %, не выше	95

• Видео

  {youtube}1YoB0Wt6iao{/youtube}

• Документация

  Свидетельство об утверждении типа средств измерений РФ

  Декларация о соответствии ЕАС

  Руководство по эксплуатации
