Описание
| Производитель: | Fluke Corporation, США |
| Номер в реестре СИ |
53947-13
|
Модуль для беспроводной измерительной системы Fluke CNX i3000 iFlex — полнофункциональный измерительный инструмент, определяющий истинное среднеквадратичное значение (СКЗ) переменного тока в исследуемых точках электрооборудования. Максимальное значение измеряемого тока достигает 2500А с допустимой погрешностью ±3%.
Комплект включает следующие компоненты:
- гибкий токоизмерительный зонд iFlex с соединительным кабелем и разъемом;
- считывающий измерительный блок iFlex с ЖК-дисплеем и кнопками управления.
Большой диаметр петли зонда 25,4 см, её гибкость и тонкое сечение позволяют производить измерения в самых неудобных местах, включая переполненные проводами и ограниченные по объему пространства. Длинный кабель 1,8 м обеспечивает достаточную разделительную дистанцию между местом замера и считывающим блоком, что облегчает просмотр результатов на дисплее. Экран счетчика оснащен подсветкой, что дает возможность вести измерения в недостаточно освещенных местах.
Максимально эффективно Fluke CNX i3000 iFlex работает в комплексе с Fluke CNX 3000. Между приборами Fluke устанавливается высокочастотная беспроводная связь на расстоянии до 20 м. Встроенная в токоизмерительный модуль память обеспечивает возможность сохранения до 65000 тысяч показаний. Интервалы регистрации задаются пользователем и варьируются от 1 с до 1 ч.

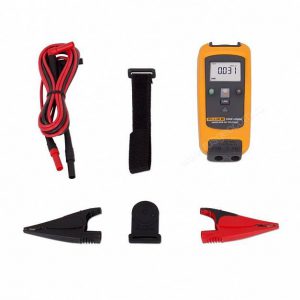

Комплектация
- Беспроводной модуль Fluke CNX i3000 iFlex
- Гибкий измеритель истинных среднеквадратичных значений тока
- Гибкий токоизмерительный датчик iFlex
- Измерительные провода TL175
- Зажимы «крокодил» AC175
- Ремешок на магнитной подвеске
Технические характеристики
| Модуль Fluke CNX i3000 | |||
|---|---|---|---|
| Диапазон | 2500 A переменного тока | ||
| Разрешение | 0,1 В | ||
| Погрешность | 3 % ± 5 ед. мл. разр. | ||
| Пик-фактор (50 Гц/60 Гц) | 3,0 при 1100 А, 2,5 при 1400 А, 1,42 при 2500 А, добавить 2 % для учета коэффициента амплитуды > 2 |
||
| Дисплей | 3-1/2 знака, ЖКД с подсветкой | ||
| Скорость регистрации/интервал | мин. 1 сек/возможность настройки с ПК или передней панели | ||
| Тип элементов питания | 2 AA, NEDA 15 А, IEC LR6 | ||
| Время автономной работы | 400 часов | ||
| Память | Запись до 65 000 показаний | ||
| Неограниченный интервал прослушивания | 5 с | ||
| Радиочастотная связь | Диапазон частот для промышленной, медицинской и научной аппаратуры 2,4 ГГц | ||
| Дальность радиочастотной связи | 20 метров | ||
| Рабочая температура | от -10 °C до +50 °C | ||
| Температура хранения | От -40 °C до +60 °C | ||
| Допустимая влажность при работе | 90 % при 35 °C, 75 % при 40 °C, 45 % при 50 °C | ||
| Электромагнитная совместимость | EN 61326-1:2006 | ||
| Соответствие стандартам безопасности | EN/IEC 61010-1:2010 до 1000 В, категория измерений (CAT) III 600 В CAT IV EN/IEC 61010-2-030:2010 EN/IEC 610101-2-031:2002 EN/IEC 61010-2-032:2002 |
||
| Уровень загрязнения | 2 | ||
| Температурный коэффициент | 0,1 X (нормируемая погрешность) / °C (< 18 °C или > 28 °C) | ||
| Степень защиты | CAT IV 600 В, CAT III 1000 В | ||
| Сертификация | CSA, FCC T68-FWCS IC:6627A-FWCS | ||
| Степень защиты (IP) | IP 42 | ||
| Размеры (ВхШхГ) | 16,5 см x 6,35 см x 3,56 см (6,5″ x 2,5″ x 1,4″) | ||
| Вес | 0,22 кг | ||
| Ширина открытия клещей | 25,4 см (10″) (катушка) | ||
