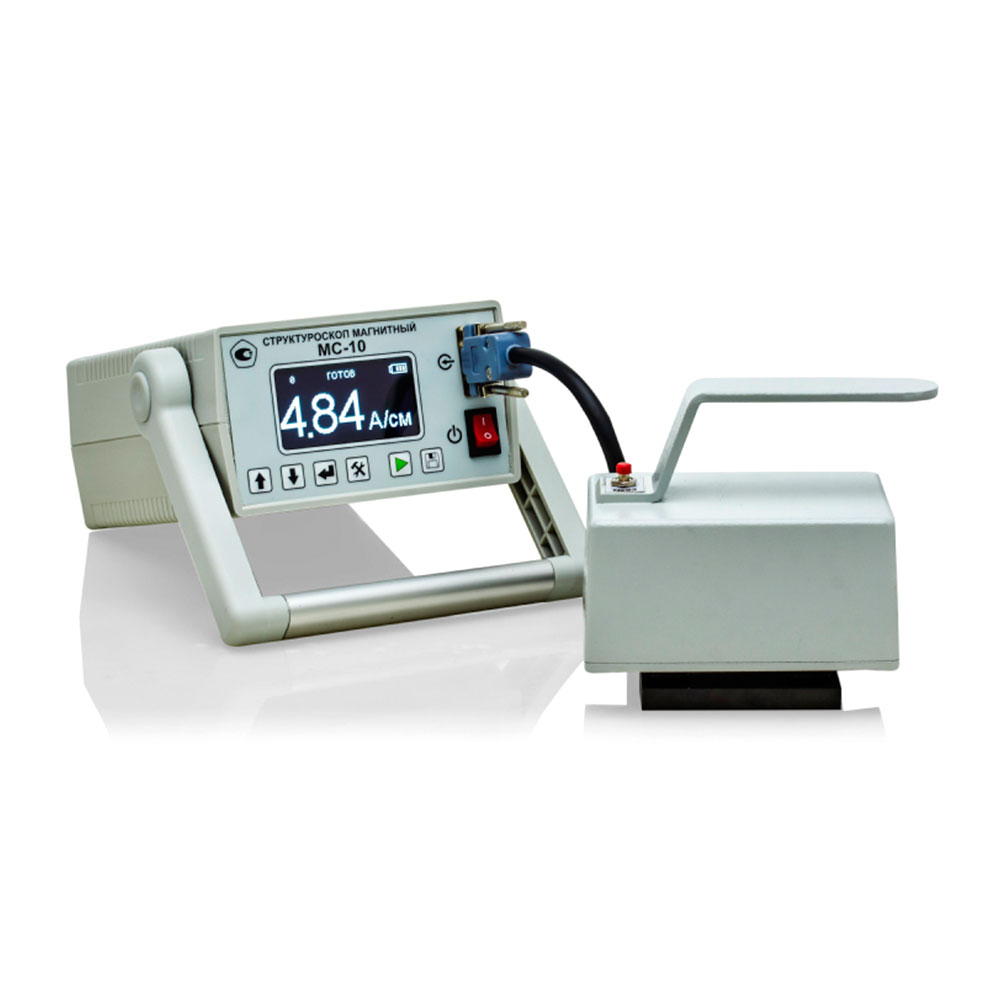

МС-10 Структуроскоп магнитный

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон коэрцитивной силы материала контролируемых изделий	1,0…60 А/см
  Предел допускаемой основной абсолютной погрешности измерений коэрцитивной силы H_C на стандартных образцах при нормальной температуре окружающего воздуха 20±5 °C	±(0,1+0,04H_C), где H_C — величина измеренного значения коэрцитивной силы стандартного образца
  Значение погрешности обеспечивается при зазоре между преобразователем и поверхностью контролируемого изделия, не более	0,5 мм
  Электропитание структуроскопа	встроенная аккумуляторная батарея (на базе Fubag Drive 400): Li-Ion, 12В, 10000 мА/ч; от сети 220В/50Гц
  Время установления рабочего режима после включения питания, не более	2 мин.
  Время одного измерения не более	6 сек.
  Время непрерывной работы (без подзарядки) структуроскопа, не менее	16 ч.
  Внутренняя память	до 512 серий по 512 измерений в каждой с возможностью просмотра
  Диапазон рабочих температур	— 20°С + 40°С
  Расширенная версия	дополнительно комплектуется модулем Bluetooth® для связи с ПК и ПО для приема и обработки данных
  Дополнительные опции	компактный преобразователь

• Описание

  Магнитный структуроскоп-коэрцитиметр МС-10 предназначен для измерения коэрцитивной силы материала объекта контроля.

  Измерение коэрцитивной силы на различных участках технических устройств позволяет выявить аномальные участки, испытывающие наибольшие нагрузки, и локализовать зоны для детального обследования другими методами неразрушающего контроля.

  При наличии сведений о динамике изменения коэрцитивной силы можно оценивать текущее состояние, прогнозировать остаточный ресурс и определять степень деградации механических свойств металлоконструкции в процессе жизненного цикла.

  Значение коэрцитивной силы учитывается при выборе параметров намагничивания для магнитопорошкового контроля. Применение коэрцитиметра является одним из технологических этапов такого контроля по ГОСТ Р 56512-2015.

  Зависимость коэрцитивной силы от химического состава позволяет проводить экспресс-сортировку стального проката по маркам сплавов.

  МС-10 может использоваться для оценки напряжённо-деформированного состояния при техническом диагностировании трубопроводов, резервуаров, котлов, цистерн, бурильных труб, мостов, подъёмников, эскалаторов, лифтов, грузоподъёмных кранов, балок и других металлоконструкций, испытывающих циклические нагрузки.

  Микропроцессорная система управляет процессом измерения, отображает результаты в цифровой форме, сохраняет их во внутренней памяти и передаёт на внешнее устройство для анализа, архивирования и документирования.

  Структуроскоп-коэрцитиметр может использоваться в лабораторных, цеховых и полевых условиях, в том числе зимой, а также непосредственно в местах монтажа конструкций, находящихся под рабочим давлением и механическими напряжениями.

  Структуроскоп МС-10 соответствует ГОСТ Р 58599-2019 и внесён в государственный реестр средств измерений РФ.

  Структуроскоп МС-10 внесён в государственный реестр средств измерений Республики Казахстан.

• Применение

  • Атомная промышленность
  • Энергетическая промышленность
  • Нефтяная и газовая промышленность
  • Оборудование, работающее под давлением
  • Машиностроение
  • Железнодорожный транспорт
  • Оборонно-промышленный комплекс (ОПК)
  • Судостроение
  • Авиационная промышленность
  • Аэрокосмическая отрасль
  • Подъёмно-транспортное оборудование
  • Строительство и ЖКХ
  • Тепловая энергетика

• Особенности

  • Неразрушающий контроль прочностных, пластических и вязких свойств деталей и конструкций из ферромагнитных сталей и чугунов по ГОСТ 30415-96, ОСТ 14-1-184-65, ТУ-14-1016-74 и другим нормативным документам.
  • Неразрушающий контроль глубины и твёрдости поверхностно-упрочнённых слоёв на стальных и чугунных деталях.
  • Контроль качества низкотемпературного отпуска режущего и измерительного инструмента, подшипниковых сталей.
  • Контроль одноосных упругих напряжений.
  • Контроль однородности свойств массивных деталей.
  • Использование в полевых, цеховых и лабораторных условиях.
  • Широкий интервал рабочих температур.
  • Прибор внесён в государственный реестр средств измерений РФ и Республики Казахстан.
