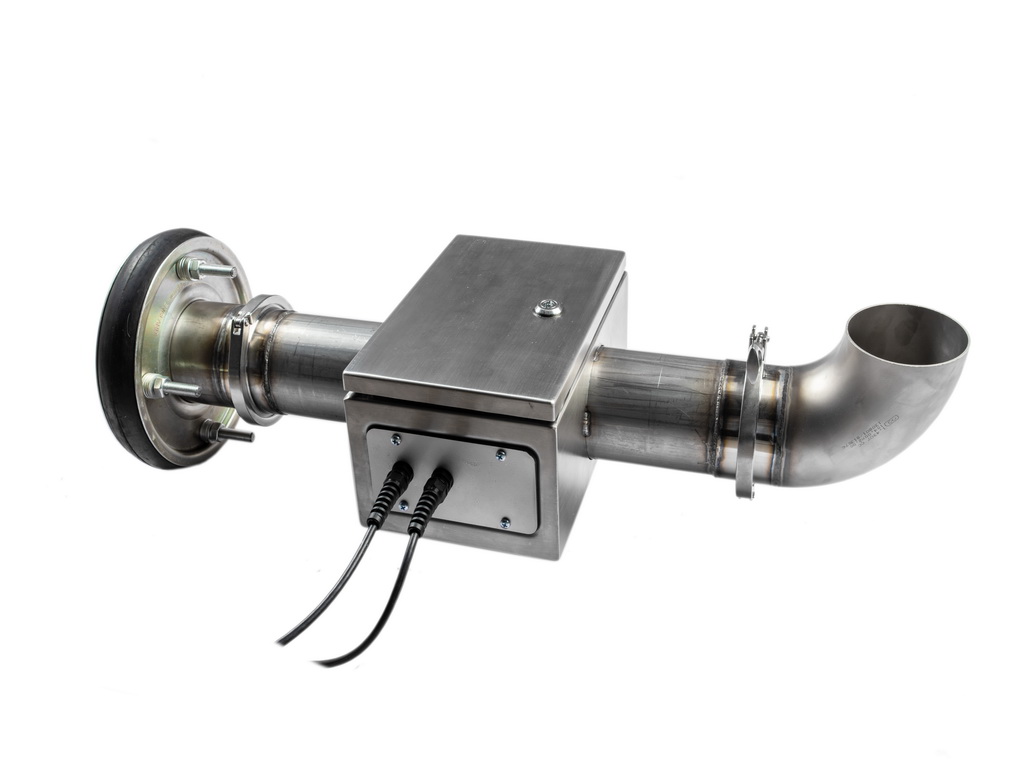

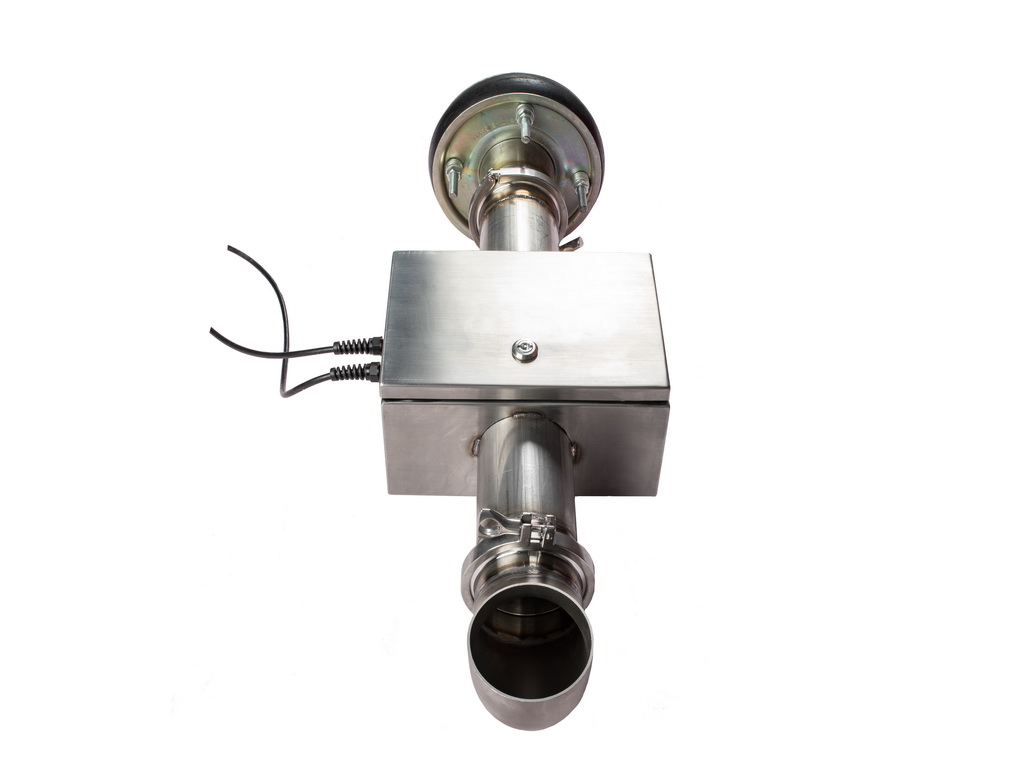

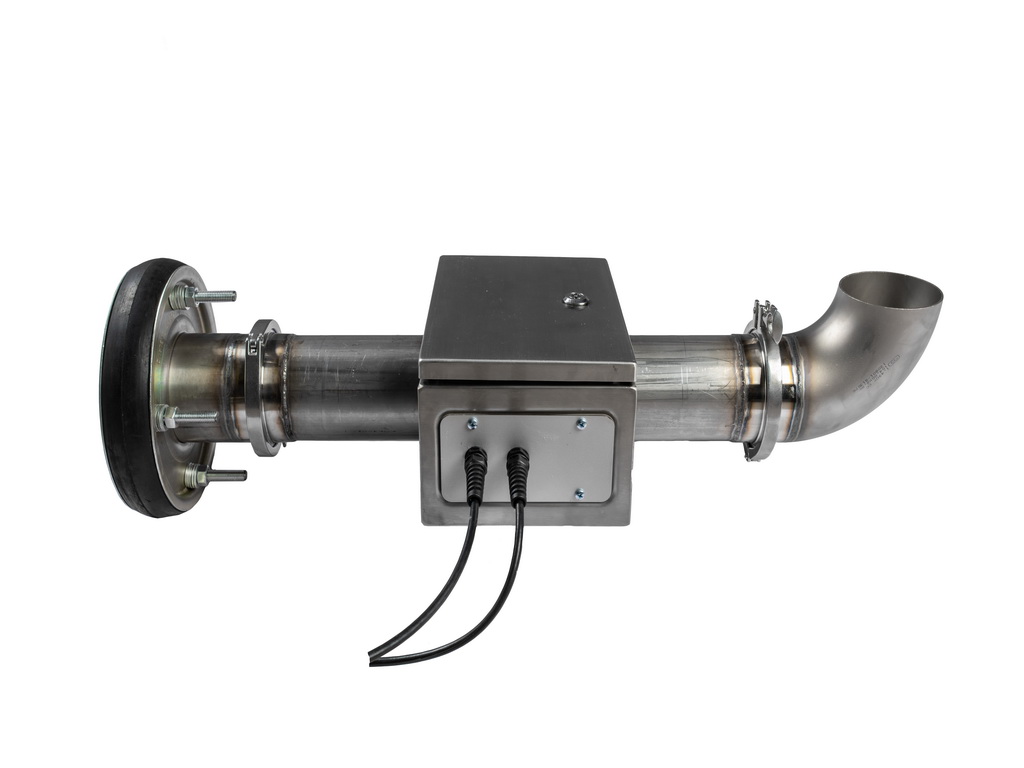

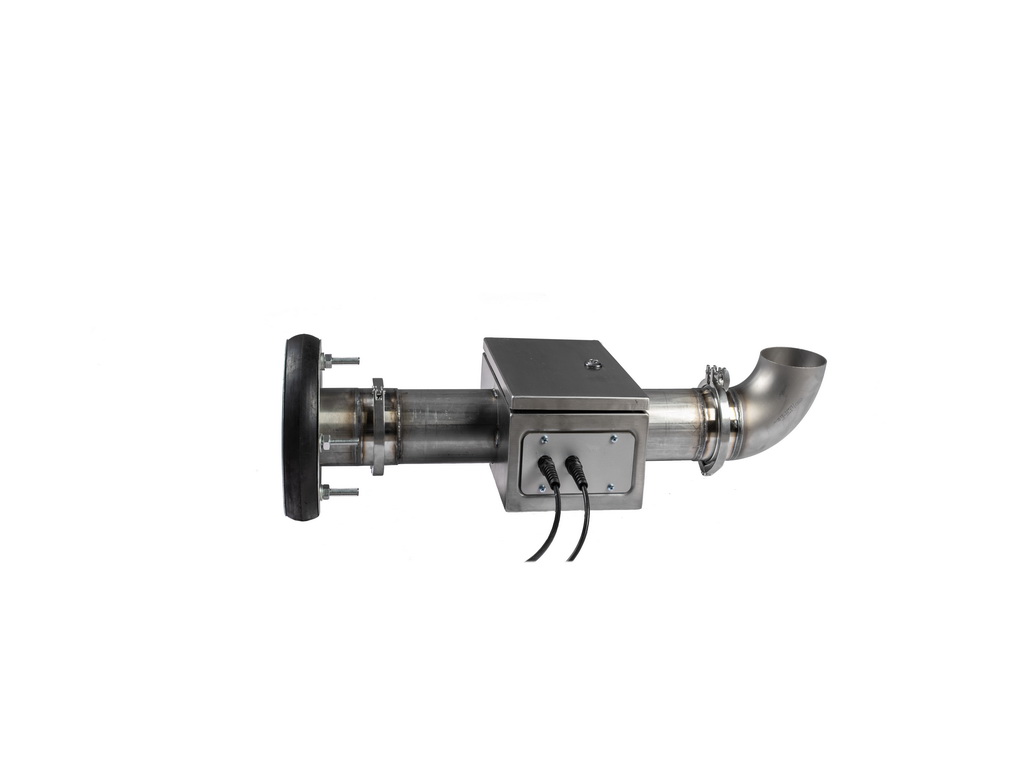

Измерительный комплекс сточных вод SLK-100

В наличии

Измерительный комплекс Streamlux SLK-100 предназначен для измерения объемного расхода безнапорных потоков сточных вод промышленных предприятий и ЖКХ.

Комплекс измеряет скорость потока от 0,01 м/с, поддерживает номинальные диаметры 50–2000 мм и обеспечивает погрешность от 0,5%. Датчики имеют класс защиты IP68.

Задать вопрос
Поделиться

Технические характеристики

Диапазон измерений	±0.01 — ±12, от 0.01
Диаметр, мм	50…2000
Погрешность измерений	±0.5, ±1
Степень защиты оболочки
Напряжение, В	20…36/DC, 85-240/АС
Питание
Температура окружающей среды, °C	-10…+50
Архив (опция)	Ежечасно, Ежедневно, Ежемесячно
Наибольший измеряемый средний объемный расход, SLK-100S, DN 300, м³/час	2000

Описание

Измерительные комплексы Streamlux SLK-100 предназначены для измерения объемного расхода безнапорного потока сточных вод промышленных предприятий и ЖКХ. Высокая чувствительность комплекса на малых скоростях потока от 0,01 м/с позволяет фиксировать незначительные сбросы и использовать прибор для коммерческого учета сточных вод.

В отличие от приборов, использующих косвенные методы вычисления расхода по уровню жидкости в трубе или канале, измерительные комплексы Streamlux SLK-100 позволяют вести учет с погрешностью не более 0,5%.

Измерительный комплекс может быть смонтирован в смотровом колодце или на участке свободного излива в отстойник или водоем. Датчики имеют исполнение IP68 и могут работать при полном затоплении. Возможна поставка комплектов с функцией архивирования показаний расхода, беспроводной передачей данных и автономным питанием для установки в местах с отсутствием источников электроэнергии.

Во всех моделях имеется набор аналоговых и цифровых портов: 4…20 мА, импульсный выход и коммуникация по RS-485 по протоколу Modbus.

Как работает измерительный комплекс SLK-100. Streamlux SLS-100 преобразует частично заполненную трубу в полностью заполненную с помощью специальной конструкции в виде трубы с вертикальным изливом и направляет весь объем сточных вод через измерительный участок ультразвукового или электромагнитного расходомера.

Существует несколько видов установки комплекса. Параметры потока определяют возможность применения сужения диаметра расходомерного участка. Такой тип монтажа позволяет уменьшить габаритные размеры расходомерного участка.

Если сужение допустимо, расходомерный участок может быть установлен по центру либо по низу входящей трубы. Герметизация производится с помощью механической заглушки внутри трубы или металлического листа к стенам колодца.

В случае если сужение диаметра трубы недопустимо, применяется монтаж встык с использованием соединительных ПФРК или ДРК муфт в зависимости от типа расходомерного участка.

Проектное решение разрабатывается с учетом пропускной способности и пиковых нагрузок.

Для случаев, когда сужение трубы технологически недопустимо, а исходный диаметр составляет 600, 800 и более миллиметров, предусмотрено внедрение измерительного комплекса SLK-100 без помещения измерительных участков в многометровые колодцы.

Габаритные размеры. Примерные габаритные размеры комплекса SLK-100S на базе ультразвукового расходомера приведены для установки в трубу Ду 200 мм с заужением диаметра расходомерного участка до 100 мм. Для комплекса SLK-100M на базе электромагнитного расходомера приведен пример установки в трубу Ду 200 мм без заужения.

Габаритные размеры приведены для примера. Для каждого случая производится расчет размеров с учетом особенностей места установки и параметров потока.
Особенности

Незатопляемость. Измерительные комплексы Streamlux SLK-100 подходят для установки в затапливаемых колодцах. Датчики выполнены по классу защиты IP68 и могут работать под водой весь срок службы.

Нечувствительность к подпорам. Измерительные комплексы SLK-100 измеряют объем воды, проходящий между датчиками, вне зависимости от наличия подпора до или после датчиков.

Экономия. Измерительные комплексы Streamlux SLK-100 обладают погрешностью в интервале от 0,5% до 1% в зависимости от модификации.

Комплектация

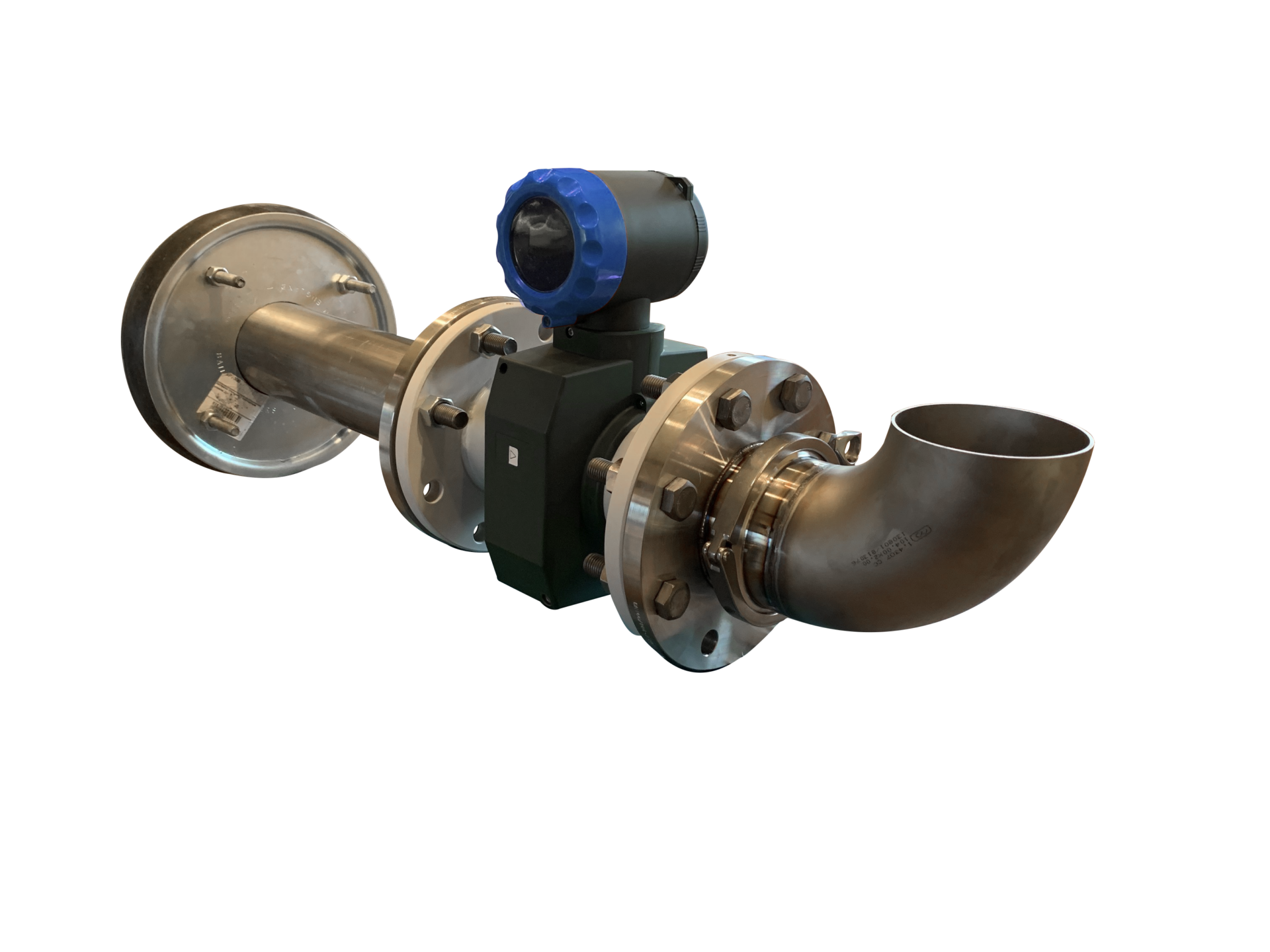

Измерительные комплексы SLK-100 могут поставляться в модификациях на базе ультразвукового и электромагнитного расходомеров.

Элемент	SLK-100S	SLK-100M
Вычислитель расхода
Датчики расхода IP68	Ультразвуковые	Электромагнитные
Измерительный участок с вертикальным изливом
Коммуникационные порты	Токовый, импульсный, частотный, релейный, RS-232 (RS-485), звуковой	Токовый, импульсный, RS-232 (RS-485)
Монтажный комплект	Заглушка или монтажный щит, анкеры, уплотнитель	Заглушка или монтажный щит, анкеры, уплотнитель
