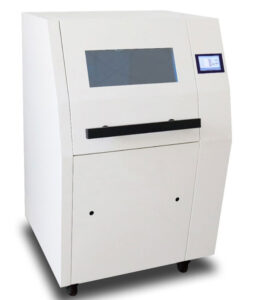

Истиратель вибрационный ИВУ

В наличии

2 100 000 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Минимальный размер частиц продукта истирания	90%<40
  Максимальная крупность частиц	20
  Объем	250-750
  Время истирания	1-30
  Твердость	50-55 HRC, 7
  Напряжение, В	380
  Мощность, Вт	2.2
  Частота	1000
  Амплитуда колебаний	16
  Материал	18ХГТ
  Средний размер частиц продукта истирания, мкм	15-25
  Количество чаш, шт.	1
  Модель пульта управления	Встроенный таймер

• Описание

  В истирателе вибрационном измельчение происходит за счет истирания — одновременной деформации сжатия и сдвига. Крупность измельченного материала зависит от времени работы истирателя и физических свойств материала.

  В состав истирателя входят рама с установленным на ней электродвигателем, дебаланс в сборе с платформой, кардан, установленный на платформе пневматический прижим и чаша в сборе. На раме установлены внешние панели со звукоизоляционными накладками. Платформа установлена на раме через пружины с резиновыми втулками. Чаша в сборе, состоящая из крышки, ролика и чаши, устанавливается на платформу и фиксируется пневматическим прижимом.

  Крышка предназначена для звукоизоляции и ограничения доступа к колеблющимся частям истирателя. Она оснащена блокировкой, предотвращающей подачу питания на электродвигатель при открытой крышке.

  Принцип работы. При подаче питания на электродвигатель крутящий момент передается посредством карданного вала на дебаланс, закрепленный на валу платформы. Установленная на пружинах платформа совершает круговые движения в горизонтальной плоскости за счет смещенного центра тяжести вращающегося дебаланса. Длина и жесткость пружин подобраны так, чтобы обеспечить амплитуду колебаний платформы 16 мм. Ролик совершает обкатку по стенкам чаши. Материал истирается между роликом и стенками чаши, а также между нижней поверхностью ролика и дном чаши.

  Крупность частиц продукта измельчения можно регулировать изменением времени измельчения и объема загрузки чаши. Время работы задается таймером в диапазоне от 1 до 30 минут. Продолжительность истирания определяется опытным путем и зависит от физических свойств измельчаемого материала и объема пробы.

  Измельчение материалов с высокой влажностью, жирных и склонных к агломерации невозможно. Возможность измельчения материала и производительность определяются при проведении технологических испытаний.

• Документы

  • Скачать руководство по эксплуатации
  • Скачать описание товара
  • Открыть прайс

• Видео

• Особенности

  Эффективное измельчение. Характер колебаний платформы обеспечивает обкатку ролика по дну и стенкам чаши. Форма ролика стимулирует циркуляцию материала внутри чаши. Амплитуда колебаний платформы 16 мм обеспечивает высокую эффективность и производительность измельчения.

  Удобство эксплуатации. Откидная крышка обеспечивает быстрый доступ к чаше. Предусмотрены пневматический прижим чаши к платформе и дверца для доступа к электрическим и пневматическим компонентам внутри истирателя.

  Эффективная шумоизоляция. Шумоизоляционный материал расположен на внутренней стороне крышки и по всей внутренней поверхности рамы.

  Карданный вал. Приводной карданный вал с высоким ресурсом передает вращающий момент от электродвигателя к дебалансу платформы.

  Безопасность эксплуатации. Концевой микровыключатель исключает запуск с открытой крышкой. Реле давления исключает запуск истирателя при недостаточном давлении в системе пневматического прижима. Аварийная стоп-кнопка предназначена для экстренной остановки истирателя.

  Измельчение проб различного объема. В стандартной чаше измельчаются пробы объемом от 250 до 750 мл.

  Встроенный таймер. Таймер, расположенный на раме ИВУ, позволяет задавать время работы и осуществляет автоматическую остановку истирателя.

  Качественные рабочие органы. Рабочие поверхности чаши, изготовленной из термообработанной стали 18ХГТ, устойчивы к истиранию. Чистовая обработка поверхностей чаши, ролика и крышки минимизирует заражение пробы частицами предыдущих проб.

  Надежная фиксация чаши. Пневматический прижим, не требующий регулировок, обеспечивает надежную фиксацию чаши на платформе истирателя.

• Применение

  Отрасли применения:

  • Горнодобывающая
  • Металлургическая
  • Строительная
  • Химическая

  Примеры материалов:

  Руда, ферросплавы, шлаки, кокс, стекло, минеральные удобрения, гранит, мрамор, цемент, почва, калий, соль, сода.

• Комплектация

  Базовый комплект поставки:

  • Истиратель вибрационный ИВУ с чашей в сборе (18ХГТ), 380В.
  • Тара и упаковка.

  Рекомендуемый комплект поставки:

  • Базовый комплект.
  • Дополнительная чаша истирателя в сборе (18ГХТ) — 1 шт.
  • Кольцо крышки чаши (3 шт.).
  • Компрессор Metabo Basic 250-24 W (8bar) — 1 шт.
  • Поддон диаметром 300 мм — 1 шт.
  • Совок большой (1,0 л).
  • Тара и упаковка.
