Истиратель вибрационный ИВ 1

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:

  Россия

  В истирателе вибрационном измельчение происходит за счет истирания – одновременной деформации сжатия и сдвига. Крупность измельченного материала зависит от времени работы истирателя и физических свойств материала.

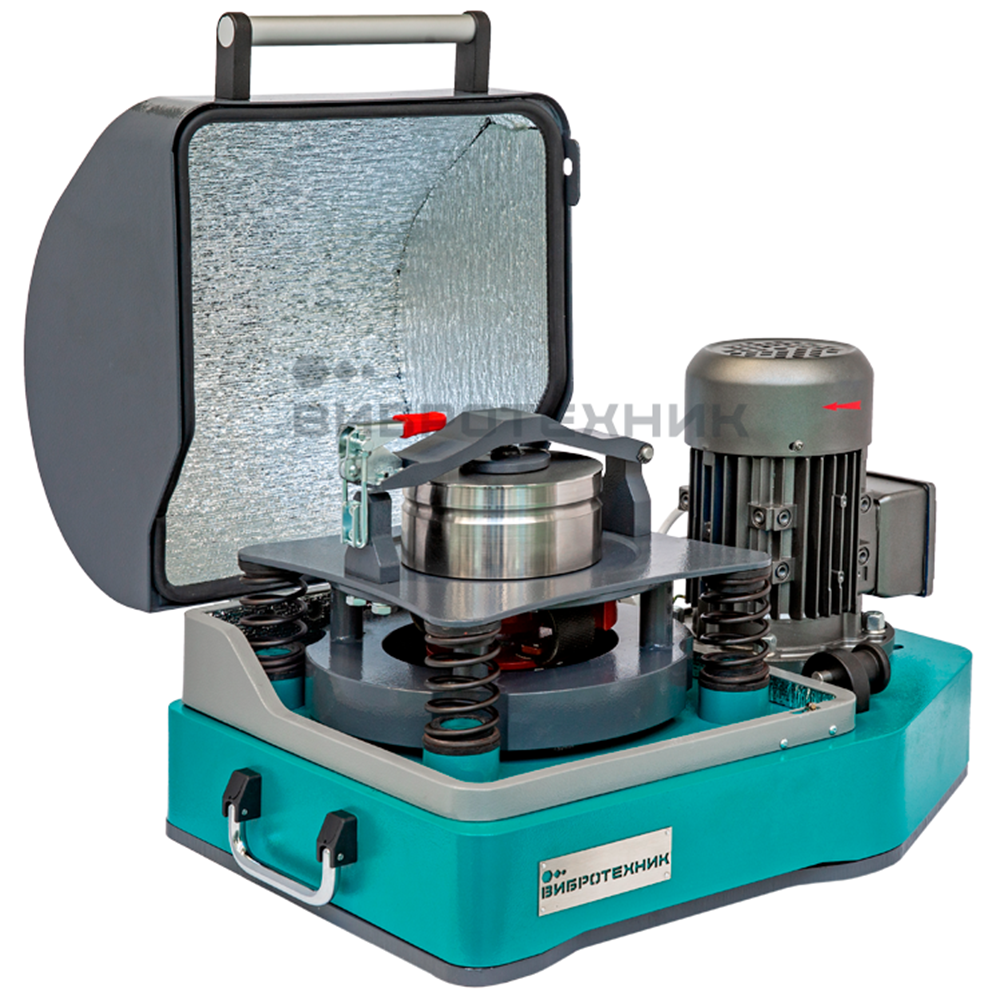

  На опорной плите через пружины смонтирована платформа с закрепленным на ней быстрозажимным устройством и чашей в сборе (состоящей из крышки, кольца, ролика и непосредственно чаши). Вращение от электродвигателя передается через ременную передачу на приводной вал, который смонтирован на плите в подшипниковом узле. От него крутящий момент передается через эластичную лепестковую муфту к дебалансу, закрепленному на оси платформы.

  Крышка, смонтированная на плите, предназначена для звукоизоляции и ограничения доступа к колеблющимся частям истирателя.

  Особенности

  ЭФФЕКТИВНОЕ ИЗМЕЛЬЧЕНИЕ

  Характер колебаний чаши обеспечивает обкатку ролика по кольцу, а также обкатку кольца по внутренней стенке чаши. Форма мелющих органов обеспечивает циркуляцию материала внутри чаши.

  УДОБСТВО ЭКСПЛУАТАЦИИ

  Откидная крышка для быстрого доступа к чаше. Быстрозажимное устройство крепления чаши. Устройство натяжения клиноременной передачи.

  ЭФФЕКТИВНАЯ ШУМОИЗОЛЯЦИЯ

  Специальный шумоизоляционный материал на внутренней стороне крышки обеспечивает низкий уровень шума.

  БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

  Концевой микровыключатель исключает запуск с открытой крышкой.

  ОРИГИНАЛЬНЫЙ ПРИВОД

  Эластичная лепестковая муфта снижает уровень вибрации, передаваемой на опорную поверхность.

  КАЧЕСТВЕННЫЕ РАБОЧИЕ ОРГАНЫ

  Чаша может быть изготовлена из закаленной инструментальной стали ХВГ, нержавеющей стали 40Х13, карбида вольфрама или диоксида циркония.

  Полировка чаши, крышки, кольца и ролика практически исключает заражение пробы частицами предыдущих проб.

  ИЗМЕЛЬЧЕНИЕ БЕЗ НАМОЛА

  Применение чаш из диоксида циркония или карбида вольфрама исключает намол железа при пробоподготовке.

  КОМПЛЕКТАЦИЯ ПУЛЬТОМ УПРАВЛЕНИЯ

  Пульт управления предназначен для запуска и остановки оборудования и обеспечивает:

  • автоматическую остановку работы оборудования по истечении заданного времени;
  • автоматическое отключение питания при превышении максимального значения тока или коротком замыкании;
  • защиту оператора от поражения током;
  • защиту электродвигателя от перегрузки.

  Отрасли применения:

  • Горнодобывающая
  • Металлургическая
  • Строительная
  • Химическая
  • Фармацевтическая

  Технические характеристики

  ПАРАМЕТРЫ	ЗНАЧЕНИЯ
  Технологические параметры
  Средний размер частиц продукта истирания, мкм	20-30
  Минимальный размер частиц продукта истирания, мкм	90%<50
  Крупность исходного материала, мм, не более	10
  Объем загрузки одной чаши, см3	20-50
  Время истирания, мин	1-30
  Твердость исходного материала, не более	8* по Моосу
  Технические параметры
  Количество чаш, шт.	1
  Напряжение питания, 50 Гц, В	220
  Мощность электродвигателя, кВт	0,75
  Частота колебаний платформы, кол./мин.	1500
  Амплитуда колебаний платформы, мм	3,5
  Габаритные размеры, мм (Длина х Ширина х Высота)	575х395х330
  Масса с Пультом управления, кг	72
  Материал гарнитур - инструментальная сталь/нержавеющая сталь/карбид вольфрама/диоксид циркония	ХВГ/40Х13/ WC/ZrO2
  Твердость гарнитур  (чаша, крышка, ролик) - инструментальная сталь/нержавеющая сталь/диоксид циркония	55-62 HRC/50-55 HRC/ 1200-1250 HV
  Модель пульта управления	ППУ1-04 (с таймером)
