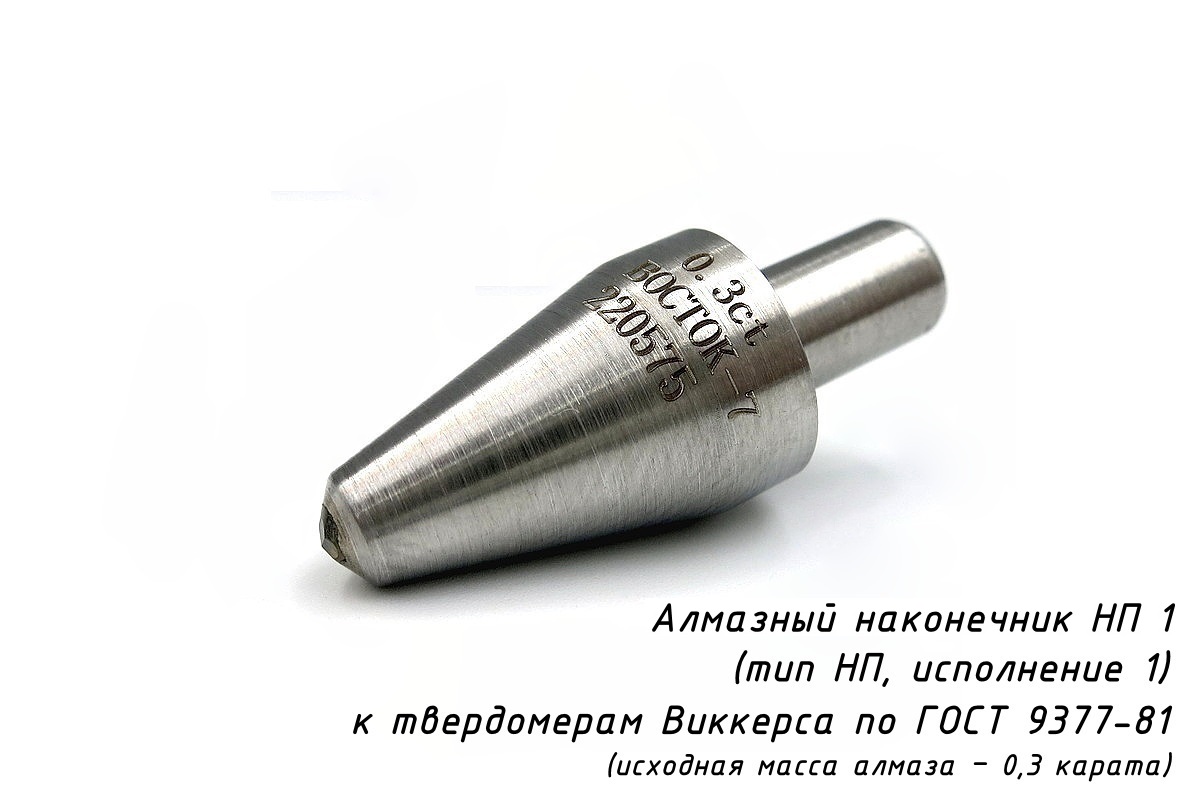

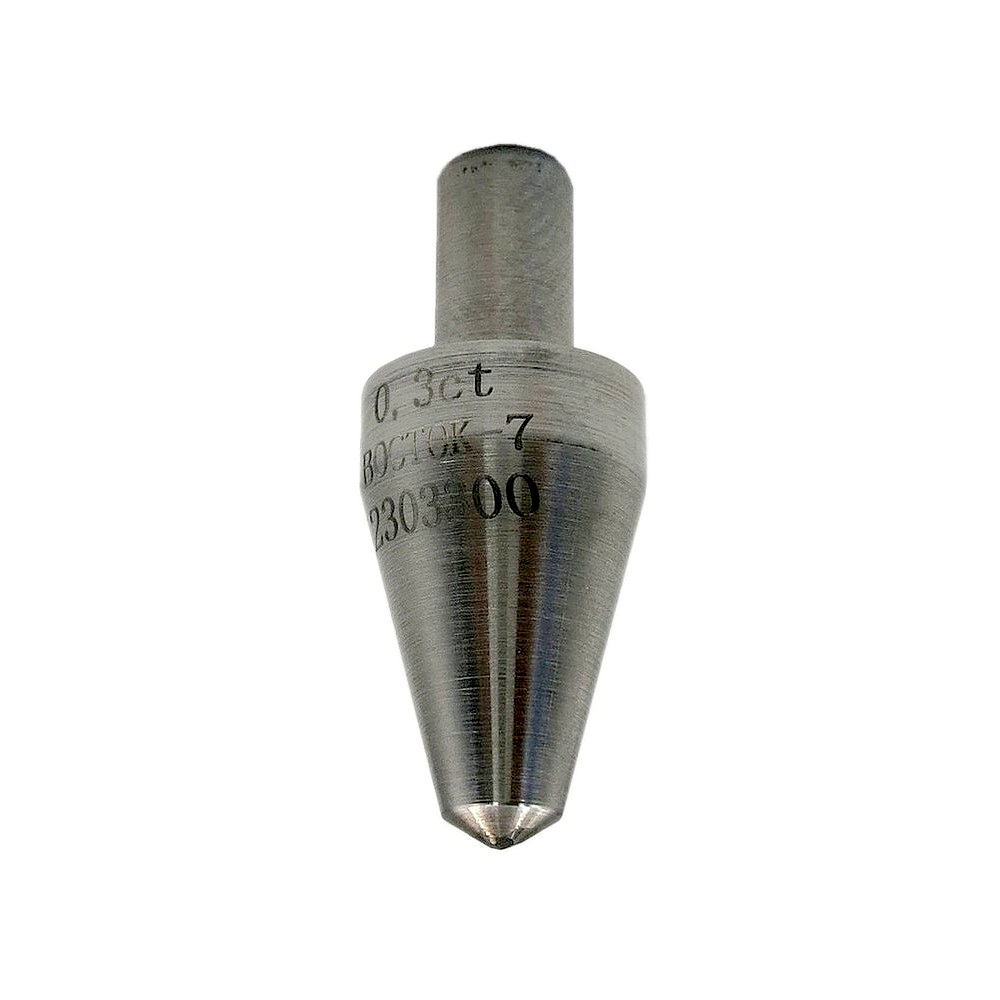

Индентор / наконечник алмазный тип НП 1 (0,3 карата) к твердомерам Виккерс по ГОСТ 9377-81

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

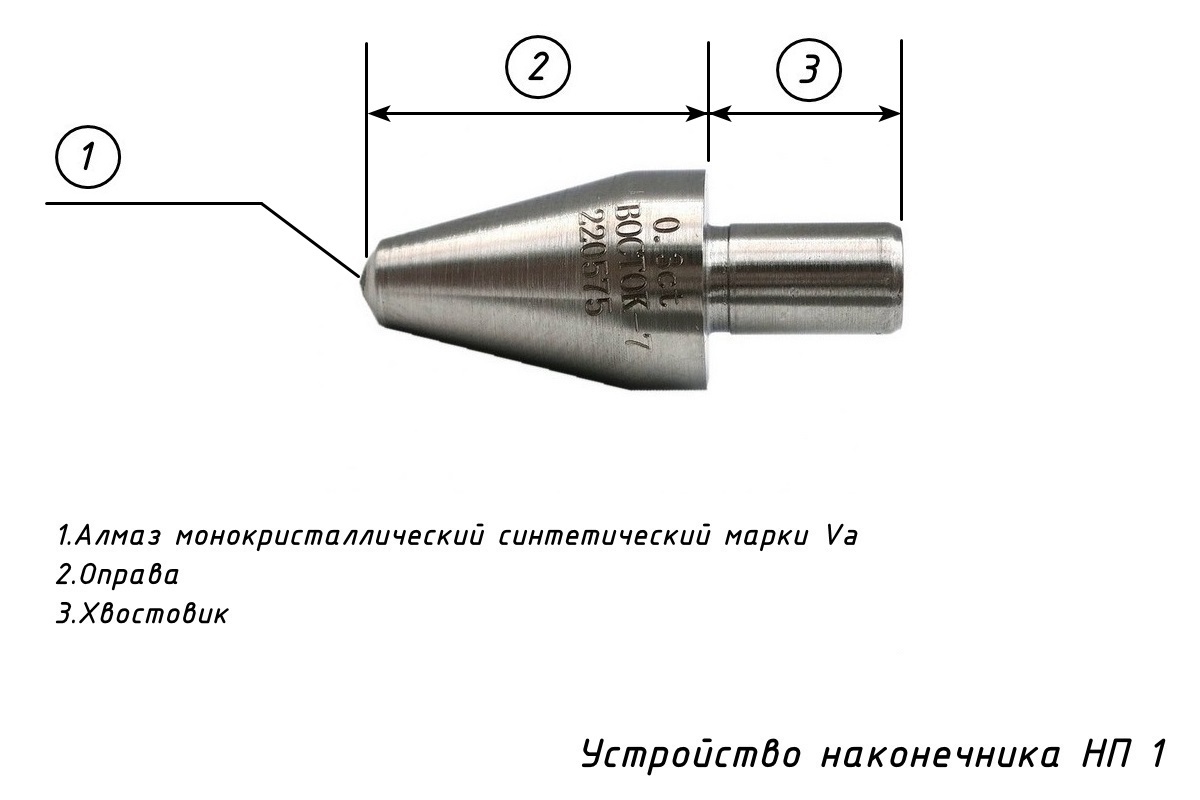

  Материал рабочей части	Алмаз монокристаллический синтетический марки Va
  Исходная масса алмаза (каратность)	0.3

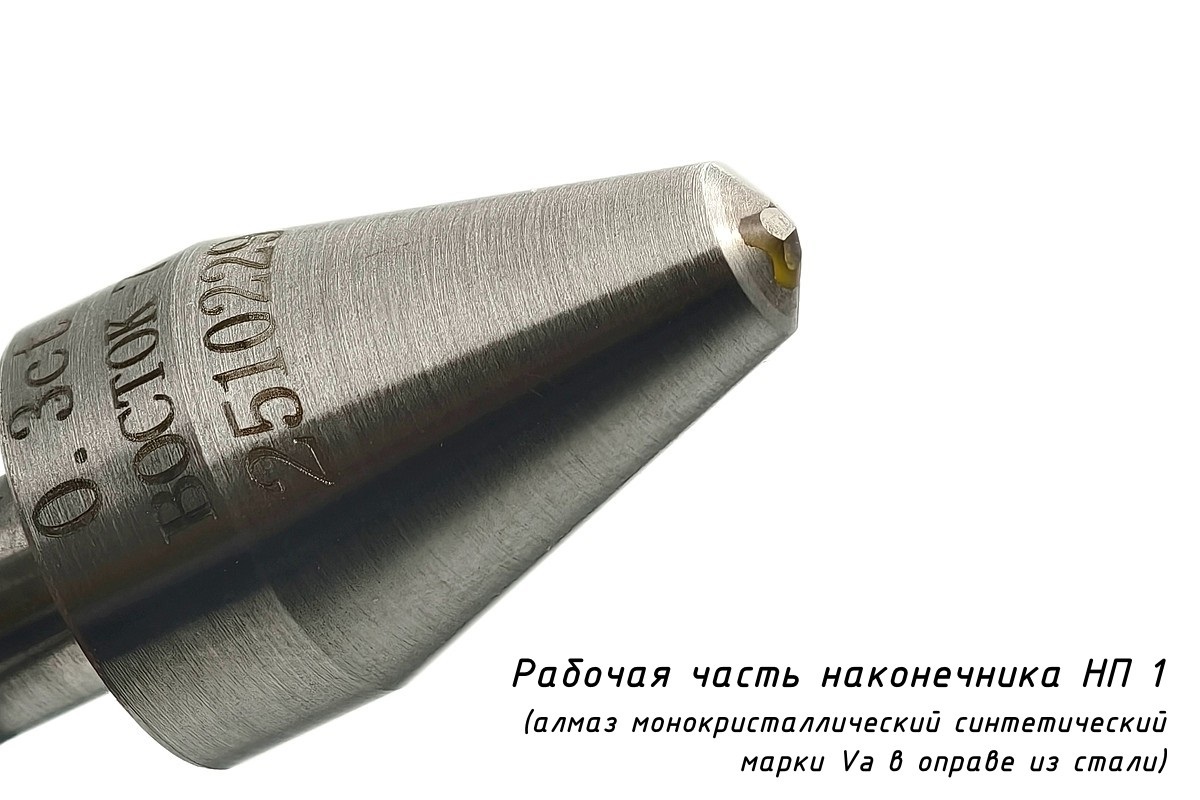

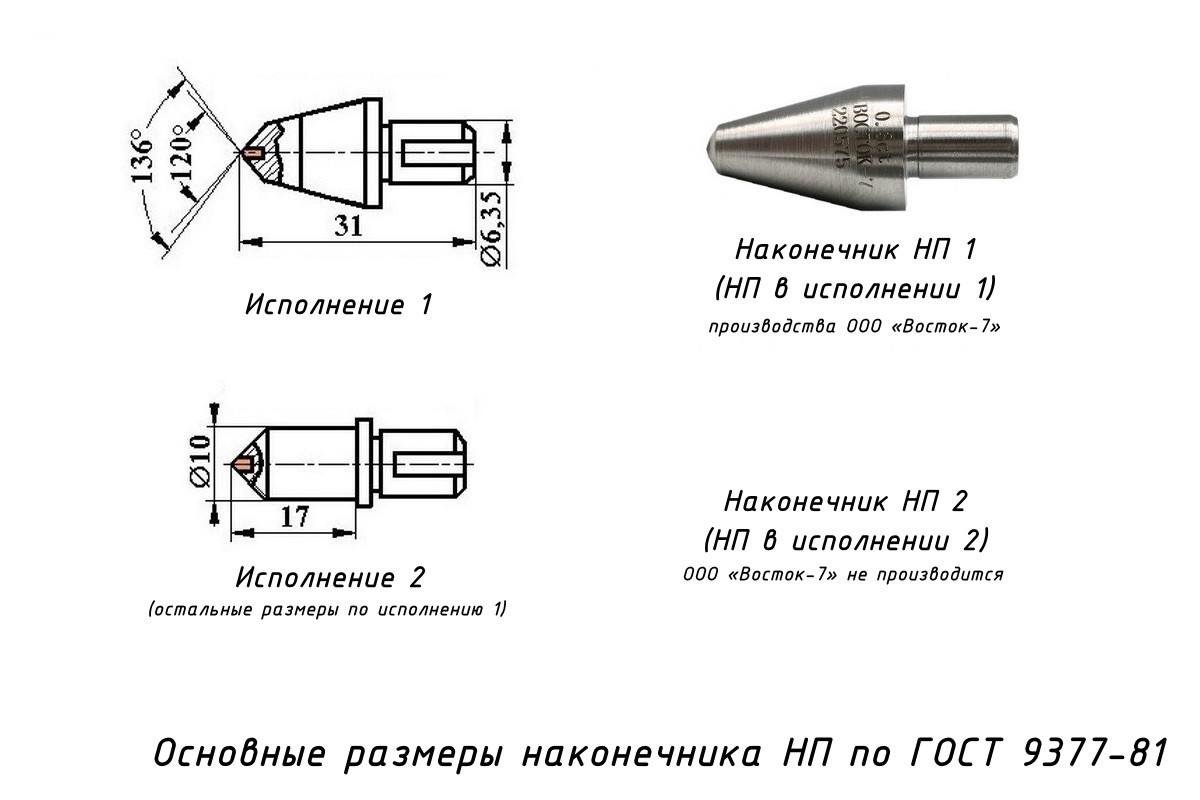

  Форма рабочей части алмаза	Четырёхгранная пирамида
  Угол конуса у вершины	136
  Материал оправы	Сталь марки с механическими свойствами не ниже указанных марок сталей по ГОСТ 9377-81
  Испытательная нагрузка	0,2 кгс (1,961 Н), 0,3 кгс (2,942 Н), 0,5 кгс (4,903 Н), 1 кгс (9,807 Н), 10 кгс (98,07 Н), 100 кгс (980,7 Н), 2 кгс (19,61 Н), 2,5 кгс (24,52 Н), 20 кгс (196,1 Н), 3 кгс (29,42 Н), 30 кгс (294,2 Н), 5 кгс (49,03 Н), 50 кгс (490,3 Н)
  Угол наклона граней к оси оправы	68°
  Угол конуса оправы	120°

• Описание

  Состояние в реестрах средств измерений

  Страна, ответственная организация	Номер в госреестре
  Российская Федерация, Росстандарт	Не подлежит внесению в реестр
  Российская Федерация, АО «РЖД»	Не подлежит внесению в реестр
  Республика Беларусь, Госстандарт	Не подлежит внесению в реестр
  Республика Казахстан, КазИнМетр	Не подлежит внесению в реестр
  Иные регистры, удостоверения, заключения, разрешения и пр.	Отсутствуют

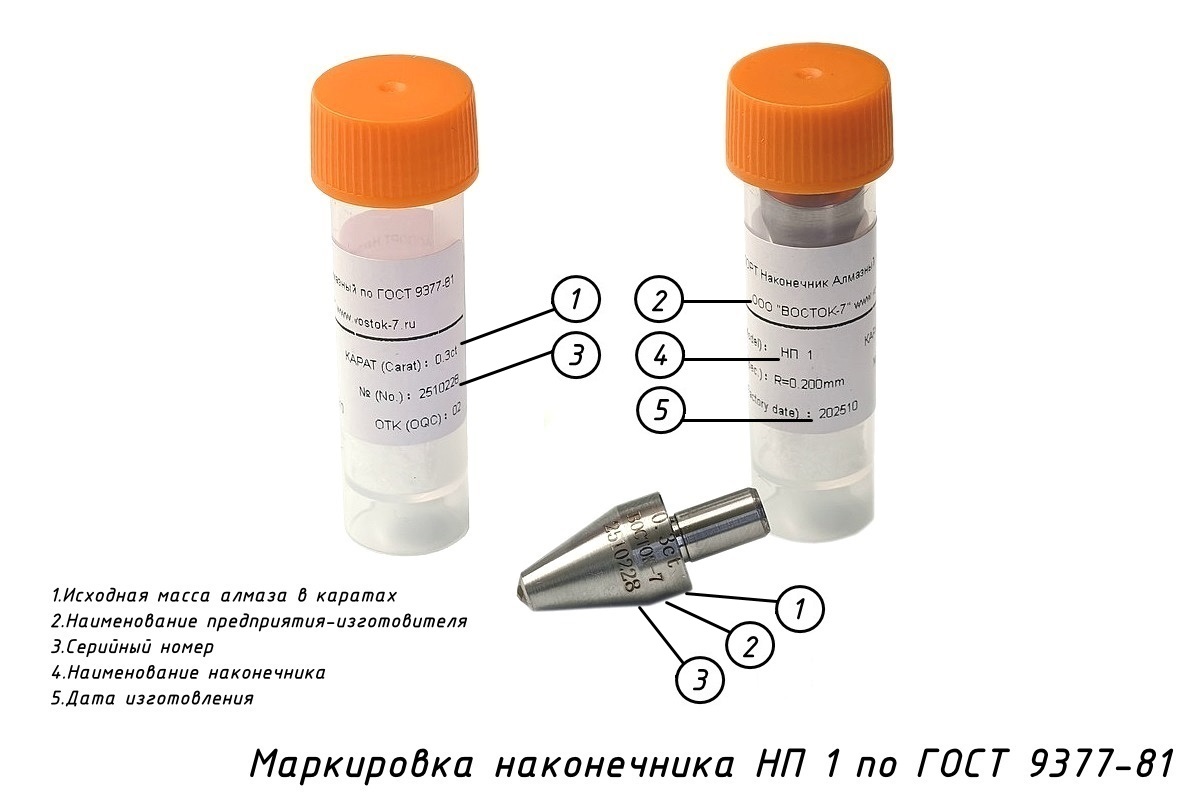

  Основные сведения о наконечниках типа НП в исполнении 1 (0,3 карата). Изготовитель: ООО «Восток-7» (РФ). Состояние: новое изделие. Поверка невозможна, поскольку наконечник не внесён в госреестр СИ РФ.

  Наконечник алмазный НП 1 с алмазом исходной массы 0,3 карата имеет рабочую часть в виде четырёхгранной пирамиды с углом 136° и предназначен для приборов измерения твёрдости металлов и сплавов по методу Виккерса. Наконечники изготовлены в соответствии с ГОСТ 9377-81 и прошли первичную поверку при выпуске из производства по ГОСТ 8.044-80.

  Твердомеры Виккерса, для которых подходит наконечник НП 1 (0,3 карата). Наконечники алмазные типа НП 1 предназначены для приборов измерения твёрдости различных производителей.

  Страна	Производитель приборов для измерения твёрдости
  Россия	Москва: «Метолаб», «Восток-7»; Иваново: «Точприбор», «ЗИП», «Импульс», «Тестсистемы»; Нефтекамск: «Метротест»; Санкт-Петербург: «Точприбор Северо-Запад»
  Китай	TIME Group Inc
  США	Wilson Hardness Group
  ФРГ	Zwick / Roell
  Италия	LTF S.p.A. / Galileo

  Базовые моменты эксплуатации наконечника НП 1 (0,3 карата). Размер алмаза должен выбираться исходя из документации методики измерений.

  • Наконечник с исходным размером алмаза 0,3 карата не подлежит восстановлению с помощью перешлифовки по ГОСТ 8.748-2011. Такой наконечник предпочтительнее использовать для измерения изделий с высокими значениями твёрдости, например при нагрузке HV100.
  • Наконечники с исходным размером алмаза 0,4 карата и более можно восстанавливать с помощью перешлифовки по ГОСТ 8.748-2011.

  Примечание. Алмазные наконечники становятся дефектными за сравнительно короткий период времени из-за небольших трещинок, ямок или других дефектов поверхности. При своевременном обнаружении дефектов наконечник можно восстановить с помощью перешлифовки.

  • Состояние наконечника следует регулярно проверять на наличие дефектов и загрязнений.
  • В случае обнаружения дефектов наконечника его сертификат калибровки считается недействительным.
  • Перешлифованные или иным образом отремонтированные наконечники следует поверить заново.

  В процессе шлифовки алмазных инденторов типа НП и НПМ в точке соединения граней алмаза остаётся линия стыка, которая препятствует достижению идеального заострения. В стандартах ISO и ASTM определяется максимальная длина линии стыка в зависимости от используемой испытательной нагрузки. В соответствии с длиной линии стыка инденторы классифицируются для использования в различных диапазонах испытательной нагрузки.

  Рекомендуемый порядок установки и замены индентора.

  1. Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином.
  2. Ослабить винт фиксации индентора к шпинделю.
  3. Извлечь прежний индентор и установить требуемый для испытания, затянуть винт. Хвостовик индентора необходимо установить вглубь посадочного места до упора и обжать.
  4. Разместить на измерительном или опорном столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения.
  5. Обжать индентор. Для наконечника НП 1 с исходной массой 0,3 карата троекратно приложить основную нагрузку для укола индентором в различных местах рабочей поверхности меры твёрдости.
  6. Закрутить винт фиксации индентора до упора.
  7. Произвести не менее 5 измерений на эталонной мере твёрдости с вычислением среднего значения. Сравнить результат со значением твёрдости, выгравированным на эталонной мере. При выходе за пределы допустимой погрешности произвести калибровку твердомера согласно инструкции изготовителя.

• Применение

  Наконечник НП 1 применим для измерения твёрдости металлов и сплавов по Виккерсу согласно ГОСТ 2999-75 и ГОСТ Р ИСО 6507-1-2007.

  Также наконечник применим для измерения микротвёрдости по Виккерсу изделий и образцов из металлов, сплавов, минералов, стекол, пластмасс, полупроводников, керамики, тонких листов фольги, плёнок, гальванических, диффузионных, химически осаждённых и электроосаждённых покрытий согласно ГОСТ 9450-76.

  Шкала твёрдости	Тип материалов	Испытательная нагрузка
  HV 100	Чёрные металлы и сплавы, алюминиевые сплавы	100 кгс (980,7 Н)
  HV 50	Чёрные металлы и сплавы, алюминиевые сплавы, медь и её сплавы	50 кгс (490,3 Н)
  HV 30	Чёрные металлы и сплавы, алюминиевые сплавы, медь и её сплавы	30 кгс (294,2 Н)
  HV 20	Чёрные металлы и сплавы, алюминиевые сплавы, медь и её сплавы	20 кгс (196,1 Н)
  HV 10	Чёрные металлы и сплавы, алюминиевые сплавы, медь и её сплавы	10 кгс (98,07 Н)
  HV 5	Чёрные металлы и сплавы, алюминиевые сплавы, медь и её сплавы	5 кгс (49,03 Н)
  HV 3	Алюминиевые сплавы, медь и её сплавы	3 кгс (29,42 Н)
  HV 2,5	Алюминиевые сплавы, медь и её сплавы	2,5 кгс (24,52 Н)
  HV 2	Алюминиевые сплавы	2 кгс (19,61 Н)
  HV 1	Алюминиевые сплавы	1 кгс (9,807 Н)
  HV 0,5		0,5 кгс (4,903 Н)
  HV 0,3		0,3 кгс (2,942 Н)
  HV 0,2		0,2 кгс (1,961 Н)

• Документы

  • Инденторы твердомеров. Все типы. Паспорт и Руководство по эксплуатации. 2021.
  • ГОСТ 9377-81 Наконечники и бойки алмазные к приборам для измерения твердости металлов и сплавов
  • ГОСТ 2999-75 Металлы и сплавы. Метод измерения твердости по Виккерсу
  • ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Ч 1. Метод измерения
  • ГОСТ 9450-76 Измерение миктротвердости вдавливанием алмазных наконечников
  • ГОСТ 8.044-80 ГСИ. Наконечники алмазные к приборам для измерения твердости металлов и сплавов. Методы и средства поверки.

• Комплектация

  • Алмазный наконечник (индентор) твердомера, тип НП, исполнение 1, исходная масса алмаза — 0,3 карата — 1 шт.
  • Упаковочный футляр — 1 шт.
  • Паспорт — 1 экз.

• Варианты доставки

  1. Самовывоз

  • Свердловская область, г. Екатеринбург, ул. Щорса 7А, офис 19
  • пн-пт: с 9-00 до 18-00
