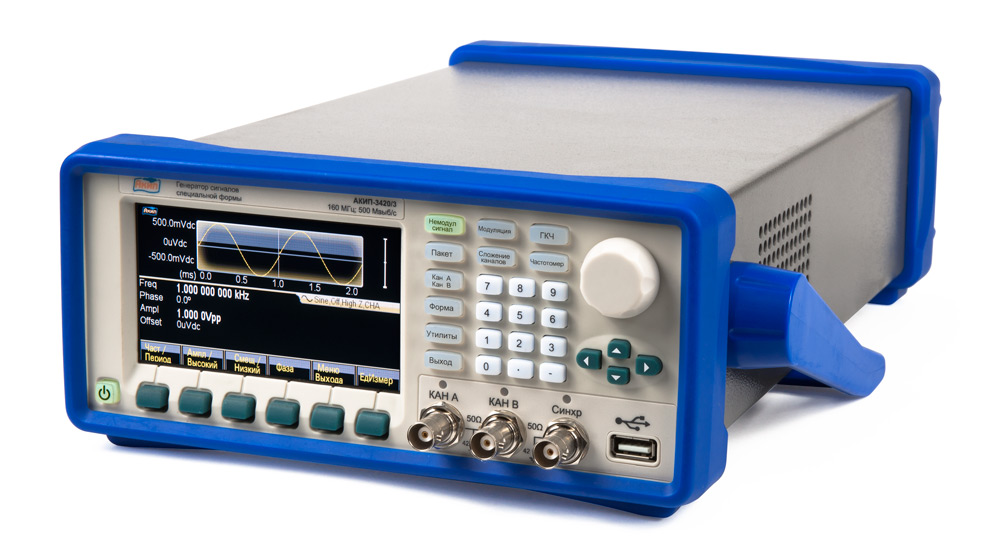

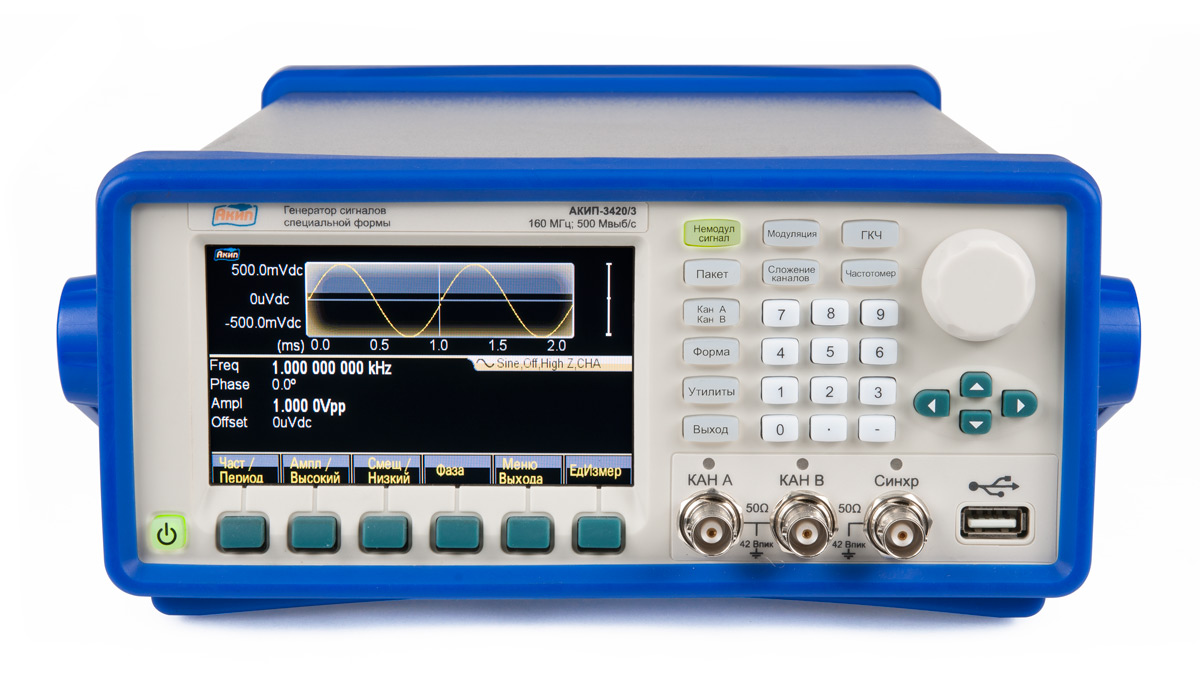

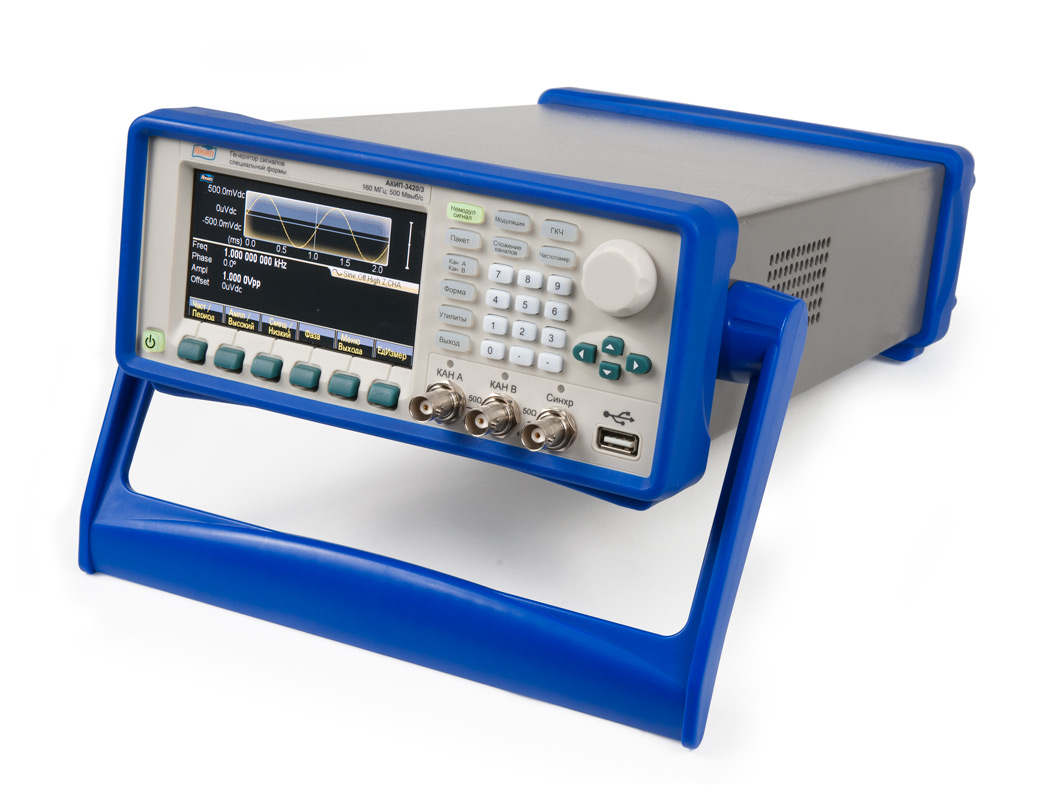

Генератор АКИП-3420/3

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Количество каналов	2
  Диапазон частот	0.000001, 160000000
  Диапазон выходного уровня	0.001, 10
  Выходной импеданс	1000000, 50
  Форма сигнала	синус, прямоугольный, треугольный, импульс, шум и функциональные сигналы
  Опорный генератор (погрешность установки частоты)	±2×10^-6, опция ±2×10^-7
  ЦАП	14
  Память	1 МБ
  Виды модуляции	АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн, 4FSK, QFSK, ФМн, 4PSK, Амн, OSK
  ГКЧ	Да
  BURST Пакетный режим	Да
  Экран	TFT, 480х272, 11 см

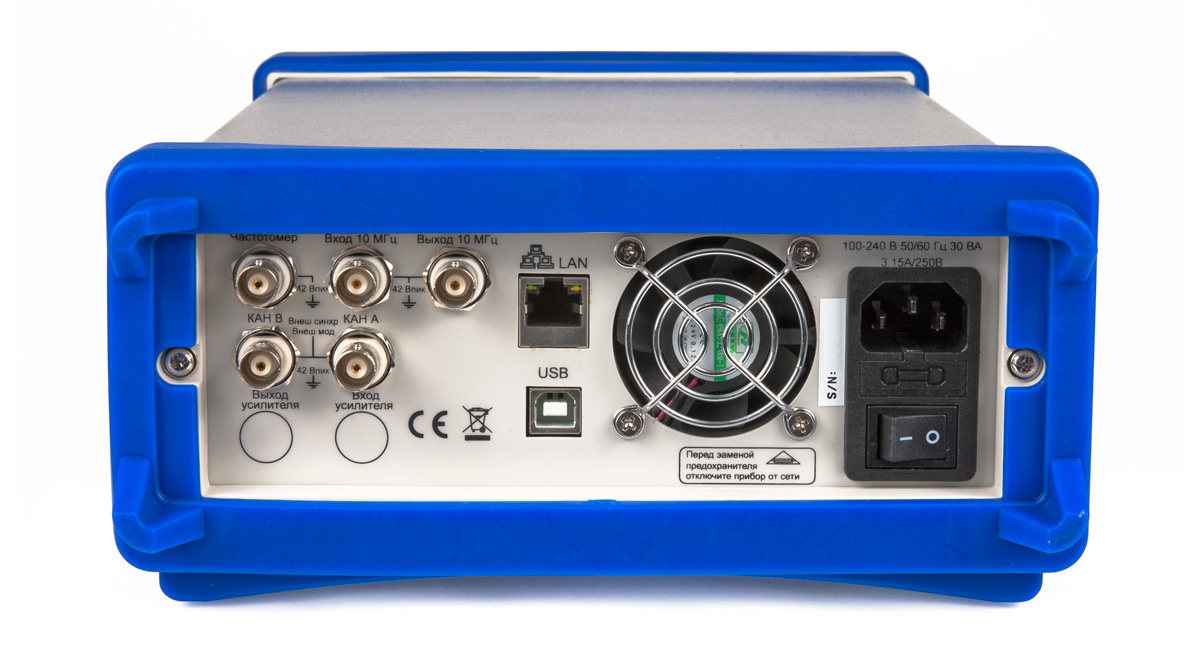

  Интерфейс	USB, LAN

• Описание

  Наличие в генераторах АКИП-3420 двух полностью независимых выходных каналов обеспечивает возможность генерации произвольных сигналов по частоте, амплитуде и форме. Генераторы имеют переключаемое выходное сопротивление 1 МОм / 50 Ом для согласования при подключении к различным типам трактов. Приборы построены с применением технологии прямого цифрового синтеза DDS, что позволяет формировать точные, стабильные сигналы с низкими искажениями формы.

  Основные возможности и функциональность:

  • Формирование произвольных сигналов (СПФ/Arb): максимальная дискретизация 500 МГц, ЦАП 14 бит.
  • Более 150 типов сигналов: стандартные формы и функциональные сигналы, включая PRBS, Exponential Fall/Rise, Logarithm, Sinc, Gaussian, Cardiac, Tangent, Semi-Circle и Quake.
  • Внутренний опорный генератор: ±2×10^-6, опция 100: ±2×10^-7.
  • 13 видов модуляции: АМ, ЧМ, ФМ, ЧМн, ШИМ, квадратурная фазовая манипуляция QPSK, СУМ и другие.
  • Режим свипирования (ГКЧ), пакетный режим Burst с корректировкой фазы.
  • Формирование выходного сигнала с вводом гармоник №1–№50.
  • Встроенный частотомер до 350 МГц.
  • Графический ЖК-дисплей с диагональю 11 см.
  • Интерфейсы USB и LAN.
  • Усилитель мощности х2, опция: до 200 кГц, до 2 Вт / 50 Ом.

  Генераторы имеют меню и конфигурацию органов управления, широкоформатный цветной дисплей. В базовой версии АКИП-3420 оснащены интерфейсом USB для удалённого управления приборами при помощи SCPI-команд.

  Генераторы применяются для экспериментальных исследований и образовательных приложений, лабораторного тестирования, промышленного производства, технического дизайна, электронного моделирования, отладки и ремонта РЭА.

• Документы

  • Расширенные характеристики: АКИП-3420/1, АКИП-3420/2, АКИП-3420/3
  • Руководство по эксплуатации АКИП-3420
  • Методика поверки АКИП-3420
  • Описание типа СИ: АКИП-3420

• Комплектация

  • Генератор АКИП-3420/3 — 1 шт.
  • Шнур питания — 1 шт.
  • Соединительный кабель — 1 шт.
  • Компакт-диск с ПО — 1 шт.

• Особенности

  Два полностью независимых источника колебаний. Стандартные формы сигналов — 7 вида. Режим формирования сигнала произвольной формы, дискретизация до 500 МГц (146 видов). Режим SUM, сложение 2-х выходных сигналов. Встроенный частотомер до 350 МГц. Формирование выходного сигнала путем задания гармоник (50 макс.) Опция — усилитель мощности до 2 Вт, 50 Ом.

• Дополнительно

  •

    Термостатированный опорный генератор Опция 100 OCXO (АКИП-3420)

    38 664 ₽
  •

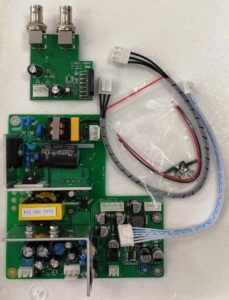

    Опция к генератору Опция 1 для АКИП-3407A и АКИП-3420

    15 782 ₽
