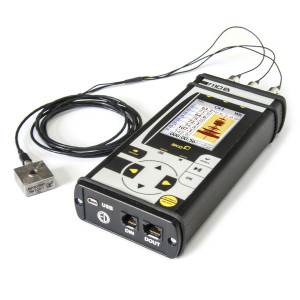

Виброметр Экофизика-111В / Виброэксперт-111В

В наличии

Описание

Типовой комплект поставки Виброэксперт-111В виброметра-анализатора спектра ЭКОФИЗИКА-111В предназначен для 3-канальных измерений вибрации в инженерных задачах, а также для целей производственного контроля и санитарно-гигиенических исследований вибрации, специальной оценки условий труда.

Производитель: Россия

Гарантия: 1 год

Номер реестра СИ: 66279-16
Комплектация
- трёхканальный измерительно-индикаторный блок ЭКОФИЗИКА-110В с тремя входами BNC (ICP/IEPE),
- 3-компонентный вибродатчик,
- два комплекта аккумуляторов с зарядным устройством,
- руководство по эксплуатации с паспортом и свидетельством о поверке,
- набор измерительных программ "Инженерная виброметрия ЭФБ-110В",
- набор измерительных программ модулей "Санитарная виброметрия ЭФБ-110В"
- сумка НД

Технические характеристики

Технические характеристики прибора Экофизика-111В в качестве виброметра

Удовлетворяемые стандарты, показатели точности	ГОСТ ИСО 8041-2006, 2954-2014, ГОСТ Р 53963.1-2010, ГОСТ 12.1.012-2004, 31192.1-2004, 31191.1-2004, 31191.2-2004
Режимы измерения виброметра	Общая вибрация, Локальная вибрация, 1/3-октавный анализатор, БПФ-анализатор
Количество каналов	1-3 (определяется типом и количеством вибродатчиков)
Тип вибропреобразователя	Пьезоакселерометры и велосиметры со встроенной электроникой IEPE (ICP-совместимые)
Измеряемые параметры	Три компонента корректированного ускорения, доза вибрации VDV, вибо экспозиция (общая вибрация), полное виброускорение (локальная вибрация), MTVV - для исполнения. Среднеквадратичные и пиковые значения виброскорости
Частотные коррекции общей вибрации (измеряются одновременно)	Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm (измеряются одновременно); гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm
Частотные коррекции локальной вибрации (измеряются одновременно)	Wh, Fh (измеряются одновременно), гистограммы распределений рассчитываются только для Wh
Временные характеристики	СКЗ-1с, СКЗ-5с, СКЗ-10с, Leq (СКЗ за весь интервал измерений), Пик-1с, Пик-5с, Пик-10с, Пик (пиковое значение за все время измерения), VDV
Диапазон измерений виброускорения, дБ отн. 1 мкм/с2	33 - 184* (Wm, Wk), 44-184* (Fh)
Диапазон измерения виброскорости, дБ отн. 5·10^-8 м/с	75 - 139* (Fk), 64 - 139* (Ар)
Пределы допускаемой абсолютной погрешности измерения виброускорения и виброскорости на опорной частоте, дБ	+/-0,3

* Точный диапазон измерений конкретного виброметра может быть более узким и зависит от заказанных типов вибропреобразователей.

Технические характеристики прибора Экофизика-111В в качестве анализатора спектра

Удовлетворяемые стандарты и показатели точности	Класс1 по ГОСТ Р 8.714-2010 (МЭК 61260)
Наборы фильтров	октавные и 1/3-октавные фильтры
Диапазон частот анализа в реальном времени в режиме "Общая вибрация"	октавные фильтры 1 Гц - 125 Гц 1/3-октавные фильтры 0,8 Гц - 160 Гц
Диапазон частот анализа в реальном времени в режиме "Локальная вибрация ЭФБ-110В"	октавные фильтры 8 Гц - 1000 Гц 1/3-октавные фильтры 6,3 Гц - 1250 Гц
Диапазон частот анализа в реальном времени в режиме "1/3-октавный анализатор XYZ"	октавные фильтры 1 - 16 000 Гц 1/3-октавные фильтры 0,8 - 20 000 Гц
Линейный рабочий диапазон октавных фильтров	Общая вибрация: 121 дБ Локальная вибрация: 112 дБ 1/3-октавный анализатор XYZ: 99 дБ
Линейный рабочий диапазон 1/3-октавных фильтров	Общая вибрация ЭФБ-110В: 126 дБ Локальная вибрация ЭФБ-110В: 117 дБ 1/3-октавный анализатор XYZ: 100 дБ
Максимальное измеряемое входное напряжение (с адаптером ЭКВ-110)	4,6 В пик-пик
Пределы допускаемой погрешности на опорных частотах	+/- 0,5 дБ

Технические характеристики узкополосного анализа в режиме "БПФ-анализатор XYZ" :

Количество каналов: 3.
Диапазон измерений: 0-125 дБ
Количество точек в окне анализа: 1024.
Диапазон анализа (полоса БПФ): 187 Гц, 375 Гц, 750 Гц, 1,5 кГц, 3 кГц, 6 кГц,
12 кГц, 24 кГц.
Количество усреднений (в зависимости от диапазона анализа): от 1 до 128.
Количество линий БПФ, выводимых на индикатор: 200.
Величина перекрытия окон БПФ (в зависимости от диапазона анализа): 75% или 87,5.
Диапазон ZOOM: от 4 до 32.
Усреднение: линейное, линейное с накоплением.
Временное окно: модифицированное Flap-Top (ISO 18431)

Характеристики в качестве регистратора сигналов

Количество каналов: 3
Частота выборки сигнала, Гц: от 93,8 до 48000
Фильтр высоких частот, Гц: от 0,5 до 93,8

Общетехнические характеристики приборов Экофизика-110В и Экофизика-111В

Питание прибора
- Питание прибора осуществляется от комплекта аккумуляторов.
- Энергопотребление: максимально 500 мА.
- Зарядка аккумуляторов: с использованием внешнего зарядного устройства (входит в комплект поставки).
Габаритные размеры и масса
- Габаритные размеры (без первичных преобразователей): 188 мм х 86 мм х 35 мм.
- Масса (без первичных преобразователей): не более 0,6 кг.
Прочие характеристики
- Индикатор: OLED (320х240), цветной, диапазон рабочих температур от минус 10 С до плюс 50 С
  - Для исполнения Экофизика-110В (Белая): TFT (320х240), цветной, диапазон рабочих температур от минус 20 до плюс 50 С.
- Клавиатура: пленочная.
- Память: >4 Гбайт, энергонезависимая.
- Интерфейс: USB (Master&Slave); DOUT (гальванически развязанный UART), DIN (порт для подключения цифровых датчиков).
Рабочие условия эксплуатации
- Диапазон рабочих температур окружающей среды: от минус 10 гр. С до плюс 40 гр.С.
- Относительная влажность: до 90 % при +40 гр.С (без конденсата).
- Атмосферное давление: от 86 кПа до 108 кПа (645-810 мм рт.ст.).
