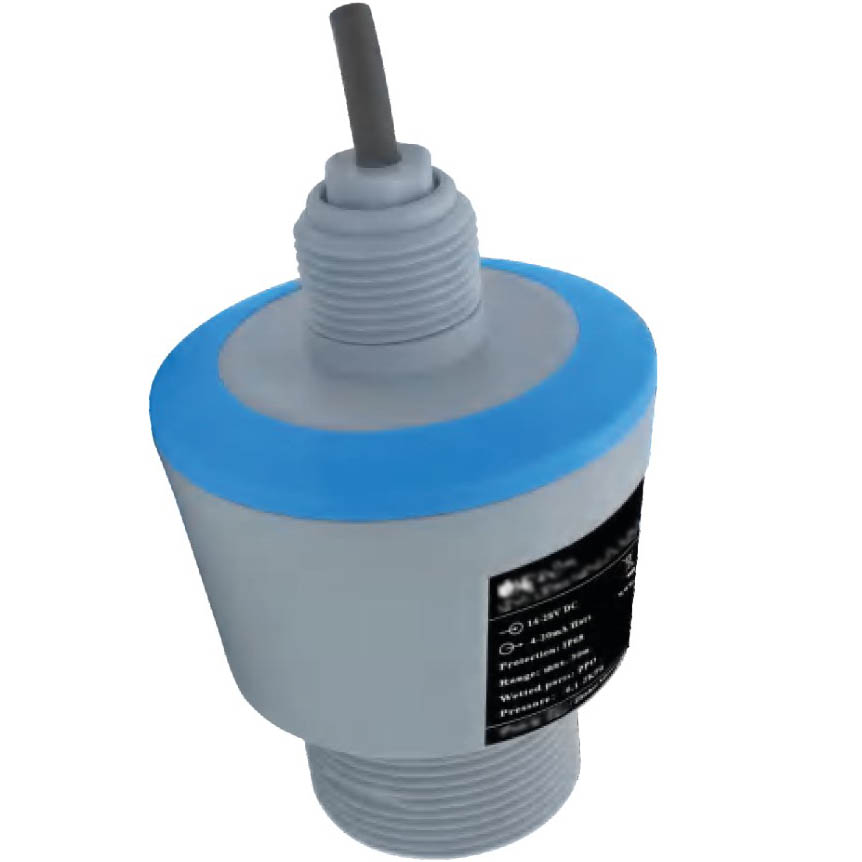

Доступный высокоточный радарный уровнемер Streamlux RDM-100

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Погрешность измерений	± 1, от 2
  Максимальное давление процесса	⩽ 0.2, 0.2
  Температура рабочей среды	(- 40) — (+ 80), от — 40°С до + 80°С
  Угол излучения	6
  Диапазон измерений	0,08 — 30 м, 15, 30
  Диапазон частот	76 ~ 81
  Напряжение, В	14-28, 18-28, 28
  Выходные сигналы	MODBUS, HART, ПК
  Степень защиты оболочки	IP68
  Мёртвая зона, мм	80
  Диапазон температуры окружающей среды, °С	-40 +60
  Диэлектрическая постоянная измеряемой среды	≥ 2
  Интервал измерения, с	1.0
  Материал корпуса	Пластик (ППО)
  Технологическое соединение	резьба G3/4; G3/2
  Кабельный ввод	AWG24

• Описание

  Радарный уровнемер Streamlux RDM-100 с частотной модуляцией сигнала предназначен для измерения уровня различных жидкостей при нормальном давлении и температуре окружающей среды от -40°С до +60°С с точностью до 2 мм на расстоянии до 30 м.

  Применяется для непрерывного бесконтактного измерения уровня воды в открытых водоёмах, водохранилищах, реках, озёрах, канализационных колодцах городской сети, технологических резервуарах и ёмкостях, как автономно, так и в составе автоматизированных систем.

  Благодаря использованию принципа частотной модуляции сигнала радарные уровнемеры RDM-100 обеспечивают точность и стабильность показаний даже в условиях сильного парения и конденсации.

  Выпускается без фланца на резьбовом соединении, легко монтируется, имеет полностью пластиковый корпус с антикоррозийными свойствами, что позволяет применять его для измерения уровня агрессивных веществ.

  Радарный уровнемер оснащён двумя типами резьбовых соединений G 3/4 и G 3/2. Резьбовое соединение G 3/4 расположено в верхней части уровнемера и предназначено для подвесного монтажа. Резьбовое соединение G 3/2 находится в нижней части уровнемера и может использоваться как для подвесного монтажа, так и для врезного монтажа.

  Подвес на кронштейне G 3/4

  Резьбовой монтаж G 3/2

  Подвес на кронштейне G 3/2

  Принцип работы. Общий принцип работы радарного уровнемера RDM-100 основан на эффекте частотной модуляции. Установленный в верхней части резервуара излучатель непрерывно формирует частотно модулированный сигнал, линейно изменяющийся во времени. Приём отражённого сигнала осуществляется с помощью той же антенны и также в непрерывном режиме.

  В результате на выходе получается смесь сигналов, которая анализируется с применением специального программного обеспечения для выделения и максимально точного измерения частоты полезного эхо-сигнала, отражённого от измеряемой среды. Разность частот между переданным и принятым сигналом пропорциональна расстоянию до поверхности среды: R=C (скорость)*δf (разность частот)/2/K (наклон частотной модуляции).

  Поскольку скорость света C и наклон частотной модуляции K известны, разность частот δf может быть оценена для получения расстояния R от места установки радара до поверхности материала, а затем, зная общую высоту резервуара, можно узнать уровень материала простым вычитанием.
