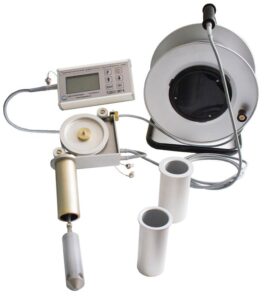

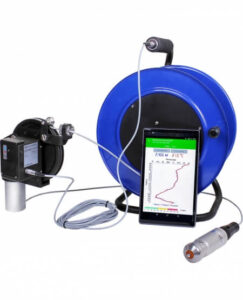

Дефектоскоп буронабивных свай ДБС-2

В наличии

2 100 000 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон измерений	0,00 – 100,00, 10,0 – 1000,0, 200 – 1200, 2000 – 5000
  Погрешность измерений	± [0,05 + 0,01·(L*-10)], ± 0,05, ± 2,0
  Шаг измерений по высоте сваи, мм	50
  Рабочая частота УЗ колебаний, кГц	90 ± 10
  Максимальная скорость протягивания кабелей, м/с	1
  Интерфейс связи с мобильным устройством	Wi-Fi, USB
  Питание электронного блока установки от внешнего источника питания, В	5 ± 0,25
  Емкость используемого аккумулятора, мА·ч	10000
  Потребляемая мощность, Вт, не более	2,0
  Время непрерывной работы, ч, не менее	10
  Температура окружающей среды, °С	+5 … +40
  Относительная влажность при температуре плюс 30 °С и более низких температурах, без конденсации влаги, %	до 95
  Атмосферное давление, кПа	84…106,7
  Средний срок службы, лет, не менее	10
  Диаметр ультразвуковых зондов, мм	32

• Описание

  Установка предназначена для измерения времени распространения ультразвуковых сигналов в телах бетонных свай и иных конструкций, поступающих от ультразвуковых зондов, погружаемых в водонаполненные трубы доступа бетонных конструкций.

  Установка позволяет осуществлять ультразвуковой контроль однородности и сплошности бетона в сваях и иных заглубленных и труднодоступных конструкциях, оборудованных трубами доступа, межскважинным ультразвуковым методом по времени, скорости распространения и затуханию ультразвукового сигнала.

  Установка обеспечивает обнаружение и локализацию дефектов в телах свай и фундаментов с определением глубины, положения, геометрических размеров и свойств аномальной зоны в конструкции.

  Основные области применения:

  • диагностика буронабивных свай с использованием специальных контрольных водонаполненных каналов в соответствии со стандартами ГОСТ Р 71039-2023, ГОСТ Р 71733-2024, ASTM D6760-16, СТО ЭГЕОС 1-1.1-001-2018;
  • неразрушающий контроль качества железобетонных буронабивных, набивных свай, баретт, траншейных стен в грунте, стен в грунте из буросекущих и бурокасательных свай.

  Основные функции.

  • Формирование ультразвуковых импульсов при перемещении зонда-источника акустического сигнала в контрольных каналах сваи с заданным шагом между импульсами.
  • Измерение времени первого вступления сигналов, зарегистрированных зондами-приемниками.
  • Определение и анализ параметров ультразвуковых волн: скорости распространения, энергии и затухания.
  • Формирование результатов испытаний в автоматическом режиме в приложении на планшетном компьютере.

  Сущность измерений. Для проведения контроля сплошности бетона межскважинным ультразвуковым методом в тело конструкции в составе арматурного каркаса заблаговременно устанавливают трубы доступа.

  Для проведения измерений в одну трубу доступа до нижней отметки погружают источник, а в другую — приемник ультразвуковых волн. Источник и приемник синхронно поднимают и с заданным шагом производят возбуждение и регистрацию ультразвуковых сигналов. Упругие волны с частотой 90 кГц, возбужденные источником, распространяются в бетоне конструкции и регистрируются приемником. Сигналы передаются в планшетный компьютер для визуализации, обработки и интерпретации.

  Работа установки основана на измерении времени прохождения ультразвукового импульса в материале сваи или фундамента от источника к приемнику. Шаг измерений по высоте сваи фиксированный — 50 мм. Скорость ультразвука вычисляется делением расстояния между источником и приемником на измеренное время.

  В рабочем режиме зонд-источник формирует ультразвуковой импульс в момент прохождения отметки по высоте, заданной шагом измерений, при этом контролируется скорость продвижения зондов. Для каждого импульса регистрируются глубина расположения зондов и выходной сигнал зондов-приемников. Сигналы оцифровываются и сохраняются в виде зависимостей амплитуды от времени, после чего проводится их обработка и вычисление параметров ультразвуковых волн.

  Сформированный протокол испытаний в формате PDF и журнал испытаний в формате XLSX по содержанию соответствуют требованиям ГОСТ Р 71039-2023.

  Компания «Интерприбор» разработала прибор диагностики свай для проверки целостности конструкции, работающий в ультразвуковом диапазоне. Для проведения измерений в сваях используют датчики, а для прохождения сигнала через трубы в тело сваи используют воду. Получаемые данные прибор обрабатывает и выводит на экран, после чего накопленные данные можно передать на ПК.

  Дефектоскоп буронабивных свай «ДБС» позволяет измерять показатели прочности и целостности обследуемых свай, выявлять дефекты и посторонние включения, а также моделировать пространственное положение дефектов в теле сваи.

• Особенности

  • Водостойкие ультразвуковые зонды для контроля свай диаметром 32 мм с разъемами фирмы MOCO.
  • Одновременное прозвучивание двух сечений свай.
  • Скорость подъема зондов до 1 м/с.
  • Инкрементные датчики положения в устройствах измерения глубины погружения зондов.
  • Блок энкодеров адаптирован для методов косых прозвучиваний и межскважинной ультразвуковой томографии.
  • Измерительный блок с высокой частотой дискретизации измеряемых сигналов.
  • Автоматическое определение времени первого вступления ультразвуковых сигналов.
  • Регистрация сигналов с помощью 12-разрядных аналого-цифровых преобразователей.
  • Передача информации из измерительного блока в планшетный компьютер по интерфейсам USB или Wi-Fi.
  • Автоматическое сохранение, вычисление и архивирование результатов на планшетном компьютере.
  • Автоматическая подготовка отчетных документов по результатам испытаний.
  • Транспортная тара для хранения и транспортировки элементов установки.

• Комплектация

  • Блок измерительный ДБС-2
  • Блок энкодеров ДБС-2
  • Втулки установочные диаметром 38/42/48 мм
  • Штатив геодезический в сумке для переноски
  • Погружной зонд-источник с гидроизоляцией IP68 П221-0.06-И1И
  • Погружной зонд-приемник с гидроизоляцией IP68 П221-0.06-И2П (2 шт.)
  • Барабан с кабелем* (3 шт.)
  • Комплект кабелей для подключения барабанов к блоку измерительному (5 м × 3 шт.)
  • Кабель для подключения блока энкодеров к блоку измерительному
  • Планшетный компьютер с операционной системой «Андроид» и установленным приложением, в комплекте с зарядным устройством, кабелем USB, гарантийным талоном, паспортом и упаковкой
  • Антенна Wi-Fi
  • Держатель для блока измерительного и планшетного компьютера
  • Зарядное устройство USB (2А)
  • Кабель USB type C — USB type C, L = 0.5 м
  • Кабель USB-A — Jack 5.5×2.1 мм
  • Лента измерительная с грузом
  • Руководство по эксплуатации

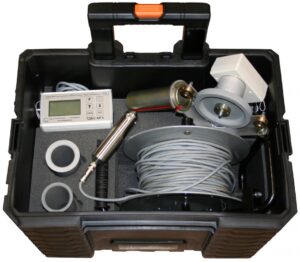

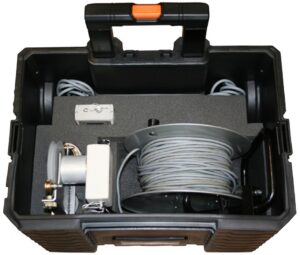

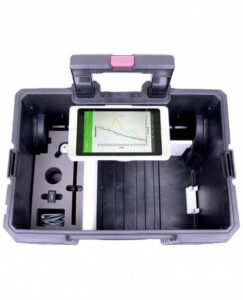

  • Кейс
  • Транспортный ящик

  * По умолчанию с длиной кабеля 33 м или 50, 83, 100 м по заказу.

  Дополнительная комплектация по заказу.

  • Внешний аккумулятор (Powerbank) с выходами USB-A и USB type C
  • Тележка транспортировочная со стяжным ремнем
  • Тент укрывной 2×3 м

• Гарантия

  Гарантия 18 месяцев.
